DECLARATION DE CONFORMITE CE
Nous, Sunex International Inc., 315 Hawkins Rd, Travelers
Rest, SC 29690, déclarons, sous notre seule responsabilité,
que le produit faisant l’objet de la présente déclaration est
conforme aux exigences des directives du Conseil de juin
1998 portant sur le rapprochement des législations des Etats
membres en matière d’équipements. (EN792, 98/37/EC)
Normes harmonisées appliquées :
EN 792-6
Normes nationales appliquées :
ISO 8662-7, ISO 15744-2002
Nom de la machine :
Scie pneumatique à basse vibration SX6215
N° de série :
SB011400001 ou supérieur
Données techniques :
Courses par minutes: 10 000 CPM
Pression de l’air : 90 psi (6,2 bar)
Déclaration relative aux bruits et aux vibrations
L’outil produit un niveau de bruits (charge nulle) de 84,4 dBA
de pression pression acoustique avec 3 dBA d’incertitude par
EN ISO15744-2002. Le niveau de vibration est de 2,4 m/s²
testé par EN 28662-1 & EN28662-7:1997
Signature de l’émetteur :
Nom et poste de l’émetteur : John Stratton, Gestionnaire de
produit
Sunex International Inc.
Date de délivrance : 13 juillet 2011
Mode d’emploi
Cet outil est conçu pour couper le plastique, les matières
composites et les métaux. Ne doit pas être utilisé à
d’autres fins.
Exigences en matière d’approvisionnement en air
Cet outil doit fonctionner sous une pression de 90 psi
(6,2 bar), à une vitesse en régime libre mesurée en fonction
de l’outil et dans un milieu atmosphérique limpide et sec.
L’utilisation de cet outil à des pressions plus élevées réduira
considérablement sa durée de vie et pourrait causer des
blessures graves.
Le filetage d’entrée d’air de cet outil est un filetage standard
de 1/4 NPT. La pression de fluide doit être augmentée pour
l’utilisation de tout tuyau d’air à longueur exceptionnelle (plus
de 25 pieds). Le diamètre minimum du tuyau doit être de
3/8 Di et tous les raccords doivent avoir le même diamètre

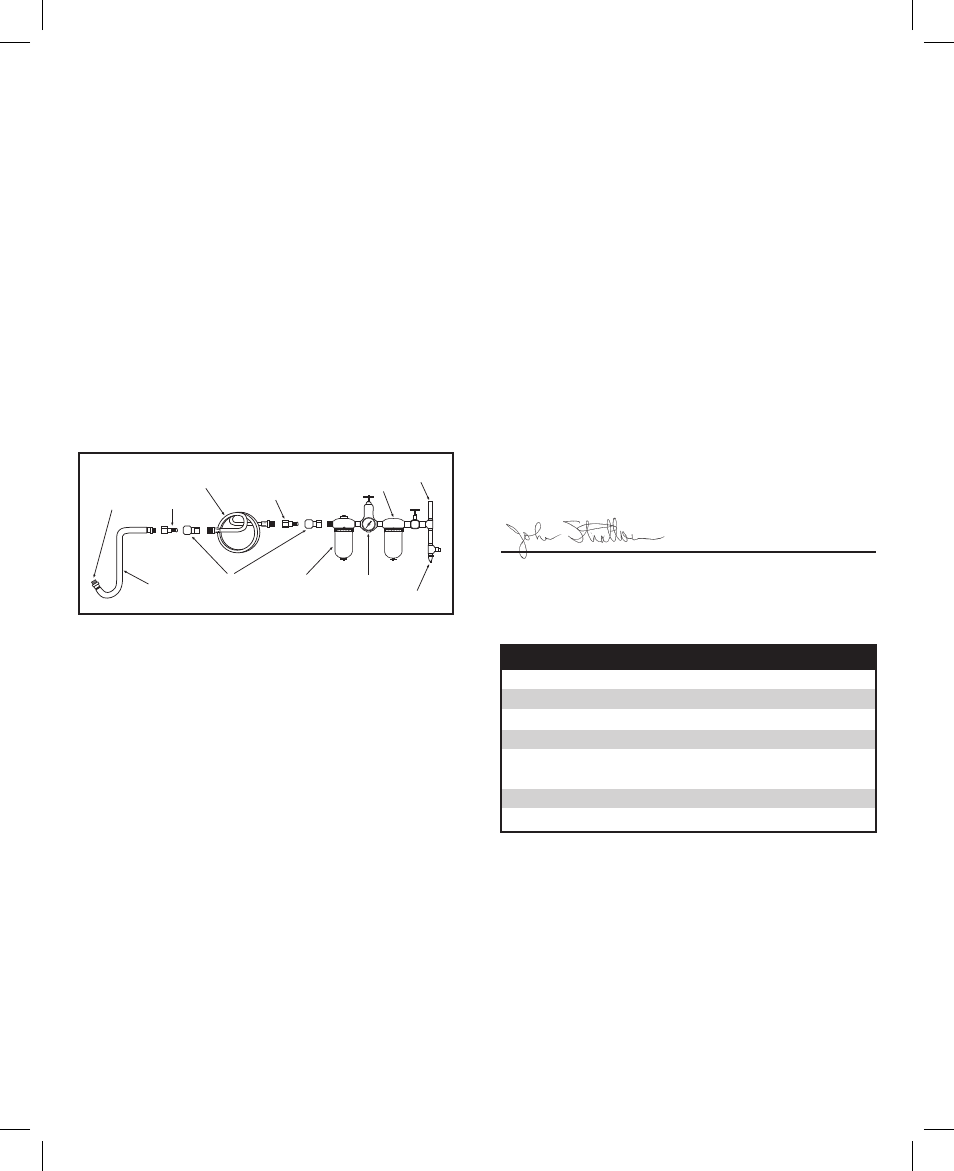

intérieur. Voir le schéma ci-dessous pour une bonne mise au
point de l’alimentation en air.
Lubrification
Lubrifier l’outil au quotidien après son utilisation avec de
l’huile pneumatique à moteur de qualité SAE #10. Ajouter
l’huile dans l’entrée d’air ou dans le tuyau au niveau du
raccord le plus proche de l’alimentation en air, puis faire
fonctionner l’outil jusqu’à la vidange de tout excédent
d’huile du tuyau. La quantité d’huile totale requise pour
cette procédure est d’environ 1 once.
Spécifications
Courses par minutes .......................................... 10 000 CPM
Longueur de la course ................................0,38 po (9,7 mm)
Longueur ......................................................6,7 po (170mm)
Poids ....................................................... 0,97 Lbs. (0,44 kg)
Consommation
d’air moyenne. ............... 3 pieds cubes par minute (85 l/min)
Entrée d’air .......................................................... NPT 1/4 po
Dimension minimale du tuyau .................... 3/8 po Di (10mm)
Purger
quotidiennement
Régulateur Graisseur Coupleur
rapide
Tuyau
de chef
Mamelon
N´installez pas
l´accuoplement Mamelon
Filtre
Gachette à
vitesse wariable Tuyau
de fouet
