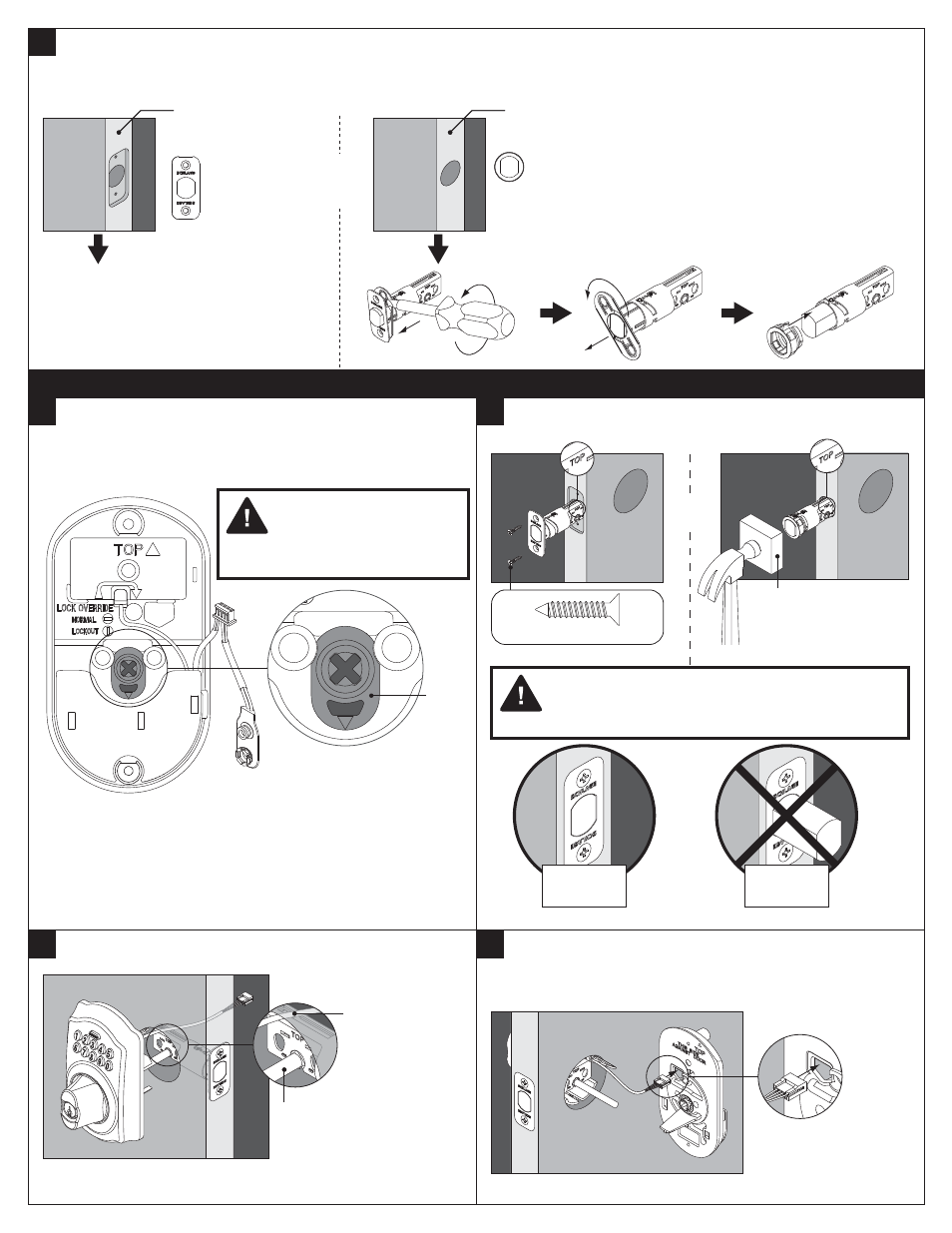

Si es necesario, cambie la placa frontal.
Elija el dibujo que coincida con el borde de su puerta. Si el orificio
no tiene mortaja, cambie por la placa frontal circular.
Changez la têtière au besoin.
Sélectionnez le dessin qui correspond à votre bord de porte. Pour
un orifice sans mortaise, optez pour une têtière circulaire.
O
OU
C
Borde de la puerta
Bord de la porte
No es necesario
realizar cambios. Aucun changement
requis.
Borde de la puerta
Bord de la porte
Instale la traba Installez la serrure
Gire la leva de la placa
base hacia la posición
correcta. Faites pivoter la came de
la plaque de base jusqu'à
sa position appropriée.
1
¡La leva
DEBE estar
en posición
vertical! La came
DOIT être à
la verticale!
Leva
Came
O
OU
Instalar el perno. Installer le verrou.
2
Bloque de
Madera (No
se Incluye) Bloc en bois
(non fourni)
Tamaño real Taille réelle
¡El perno debe
permanecer retraído
durante la instalación! Le pêne doit demeurer
déployé tout au long
de l'installation!
Retraído
Dégagé
Extendido
Déployé
Instalar el teclado. Installer le clavier.
3
Deslice la pieza posterior por
el conector.
Faites glisser la queue de
pêne dans la fente.
Pase el cable sobre
el perno.
Faites passer le fil
au-dessus du pêne.
Pase el cable por el
orificio que se encuentra
en la placa base. Faites passer le fil par
l'orifice de la plaque de
base.
4
