Page 51
5
MÁSODIK LÉPÉS:
Szerelje be az 1/4”-os lapos alátétet, az 1/4”-os záró
alátétet és az 1/4”-os anyacsavart az úszótest-fül aljára
a 8. ábra szerint. Húzza szorosra az anyacsavart a
7/16”-os csavarkulccsal.

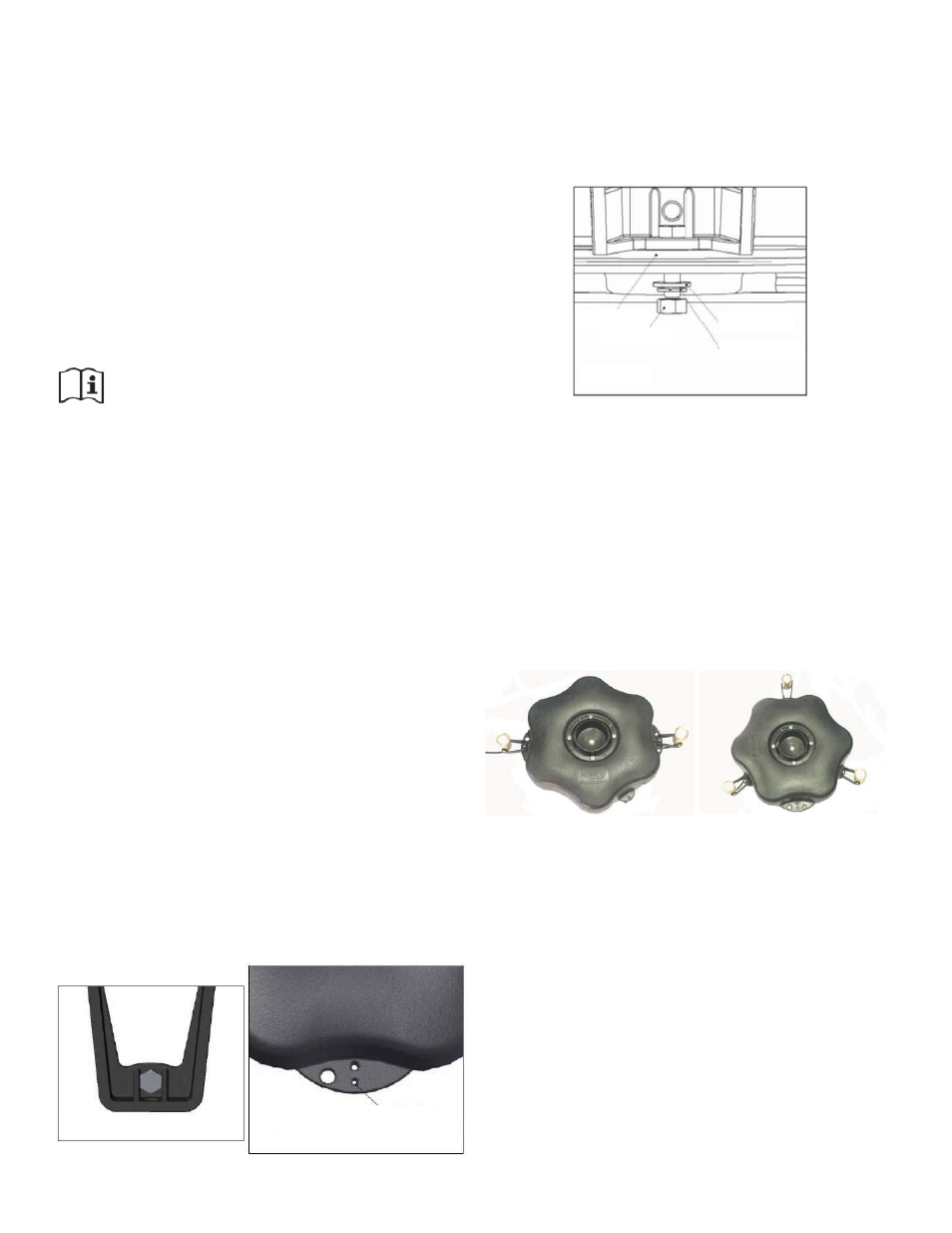

8. ábra
anyacsavar
úszó test
lapos alátét
rögzítőalátét
HARMADIK LÉPÉS:
Állítsa be a lámpa szögét a kívánt módon, és húzza
szorosra a két rézcsavart a foglalat oldalain. Ne
húzza túl. A legoptimálisabb az, ha a két vagy három
foglalat ugyanabban a szögben áll.
NEGYEDIK LÉPÉS:
Ismételje meg az 1-3 lépést a többi foglalat esetén is.
A teljesen összeszerelt lámparögzítő a 9. ábrán látható.
Jegyezze fel a lámpák elhelyezkedését.
9. ábra
2 lámpás szerelvény
10. ábra
3 lámpás szerelvény
ÖTÖDIK LÉPÉS:
A mellékelt nylon kábelkötegelő segítségével rögzítse
a lámpakészlet tápkábelét a szökőkút tápkábelével
szemben található úszó testhez vagy kötélhez. Ezáltal
a kábelt a szökőkút nem károsítja, és az egység
egyensúlyozása is megfelelő lesz.
HATODIK LÉPÉS:
Az egyes lámpafoglalatokat és kábelbelépési pontokat
legalább 25 mm-re kell meríteni annak érdekében,
hogy a lámpák megfelelően működjenek.
LE375
A. Lámpakészlet kábelcsonkkal) (1)
•
B. 75-wattos, 12-voltos, MR-16 halogén izzók,
•
foglalatban (3)
C. 1/4” x 3/4” rozsdamentes acél csavarok (3)
•
D. 1/4”-os rozsdamentes acélból készült lapos
•
alátét (3)
E. 1/4”-os rozsdamentes acélzáró alátét (3)
•
F. 1/4”-os rozsdamentes acél anyacsavar (3)
•
G. Nylon kábelköteg
•
H. Opcionális színes izzók
•
I. Gyorsleválasztó, feszültségmentesítő,
•
tömszelence-betét és cserépkészlet
Megjegyzés: Külön fém részeket tartalmazhat.
SZÜKSÉGES ESZKÖZÖK ÉS FELSZERELÉSEK
A. 7/16”-os csavarkulcs
•
B. Laposfejű csavarhúzó
•
C. Fogó vagy vágó a Nylon kábelköteg-
•
rögzítőkhöz
LE275 lámpakészlet
összeszerelési utasítások
Utasítások a lámpa összeszereléséhez a következőkön:
2400EVFX, 2400EJF, 3400EVFX és 4400EVFX
típusú levegőztető szökőkút.
ELSŐ LÉPÉS:
Vágja el a kábelkötegeket összefogó Nylon
kábelköteg-rögzítőket. Helyezze be az 1/4” x 1”
csavarokat a lámpabilincsbe, és ügyeljen arra, hogy a
szögletes csavar lapos részei a bilincs tartóbordái közé
kerüljenek (lásd 6. ábra). Igazítsa a lámpabilincset
az úszótest-fülhöz. Ehhez helyezze be a csavart az
úszótest-fül alján található lámparögzítő furaton
keresztül (lásd 7. ábra).
6. ábra
7. ábra
Lámparögzítő
furat
