4
gumikalapácsot a két darab biztonságos összeillesz-
téséhez. Egy nejlonkötél használható a vezetékhez
történő rögzítéshez. Ekkor a láncot oda lehet erősíteni
az úszóhoz.
Vezetékméret és tömítésméret
Az alábbi ábra bemutatja a megfelelő tömítéseket,
amelyeket a különböző vezetékméretekkel kell
használni. A méreteknél a vezetékek külső átmérőjét
(O.D.) vettük alapul. Szűrt, kör alakú vezetékeket
használjon.
Kasco gyors szétkapcsoló, 50 Hz, mérettáblázat:
Tömítés Vezeték külső átmérő
Szürke 7-9mm
Fehér 9-11mm
Feketeüszög 11-13mm
Sárga 13-15mm
Kasco 50 Hz-es berendezés, vezeték mérettáblázat
Modell Vezetékhossz
10m 30m 60m
LE275 1.5mm
2
1.5mm
2
1.5mm
2
LE375 1.5mm 2 1.5mm 2 1.5mm 2
A csomag tartalma
LE275
A. Lámpakészlet kábelcsonkkal) (1) •
B. 75-wattos, 12-voltos, MR-16 halogén izzó, •
foglalatban (2)
C. 1/4” x 1” rozsdamentes acél csavarok (2)
•
D. 1/4”-os rozsdamentes acél lapos alátét (2) •
E. 1/4”-os rozsdamentes acél záró alátét (2) •
F. 1/4”-os rozsdamentes acél anyacsavar (2) •
G. Nylon kábelköteg •
H. Opcionális színes izzók •
I. Gyorsleválasztó, feszültségmentesítő, •
tömszelence-betét és cserépkészlet
Megjegyzés: Külön fém részeket tartalmazhat.

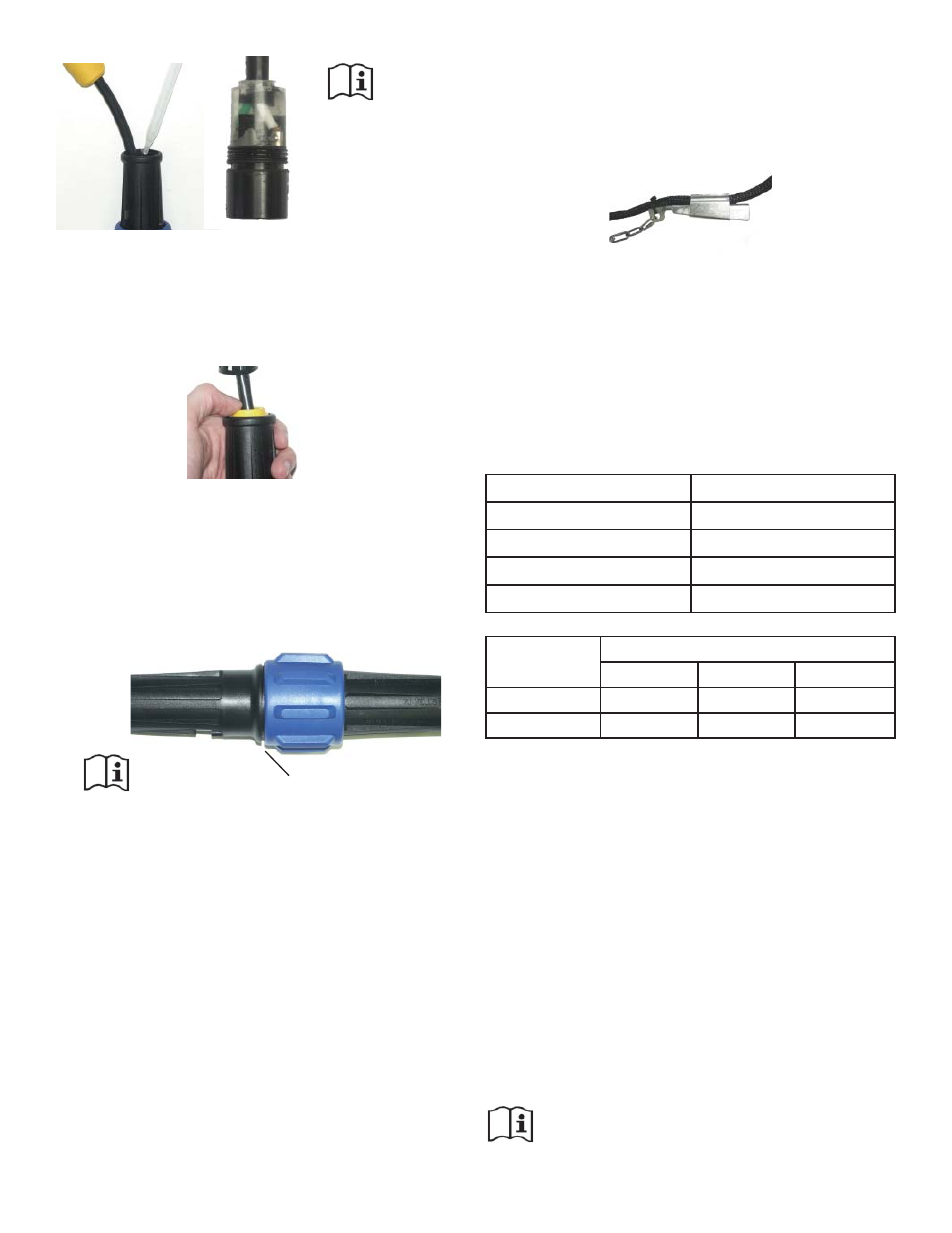

Szétkapcso-
lás metszete tiszta
gyantával. Ügyeljen
a mennyiségre,
amely a kábelköpe-
nyt szigeteli..
HATODIK LÉPÉS
Csúsztassa a tömítést és a tömítést leszorító gyűrűt a
kábel mentén a testre, és biztonságosan szorítsa meg a
tömítést leszorító gyűrűt. A teljes összeszerelés előtt az
epoxihoz nem szükséges száradási idő.
HETEDIK LÉPÉS
Ha a két részegység elkészült, akkor azokat össze
lehet illeszteni. Csatlakoztassa a dugós szerelvényt az
aljzat szerelvényre, és erősen szorítsa meg a nagy kék
csavaranyát. A kék anyacsavart csak kézzel szabad
megszorítani. (Lásd az alábbi ábrát).
Megjegyzés: A megszorítás után kis rés látható
Az időszakos eltávolításhoz, a gyors szétkapcsoló
tartalmaz egy opcionális vízzáró fedelet. Egyszerűen
válassza le a gyors szétkapcsolót, és helyezze be a
tömítő fedelet a nagy kék anyacsavar-félbe, és szorítsa
meg erősen.
Feszültségmentesítő
A feszültségmentesítő felszerelése azért szükséges,
hogy megvédje a gyors szétkapcsolót a túlzott igény-
bevétel miatti károsodásoktól. A feszültségmentesítőt a
felhasználó által biztosított vezetékhosszra kell felsz-
erelni (nem a Kasco által rendelkezésre bocsátott ká-
belcsonkra). A gyors szétkapcsolótól mintegy 15 cm-re
kell elhelyezni. A felszereléshez, illessze a hosszított
szorítókapocs keskeny végét a hozzákapcsolt lánc-
cal a rövid szorítókapocs széles végébe. Használjon
