6
Montagegat voor
lichtbeugel.

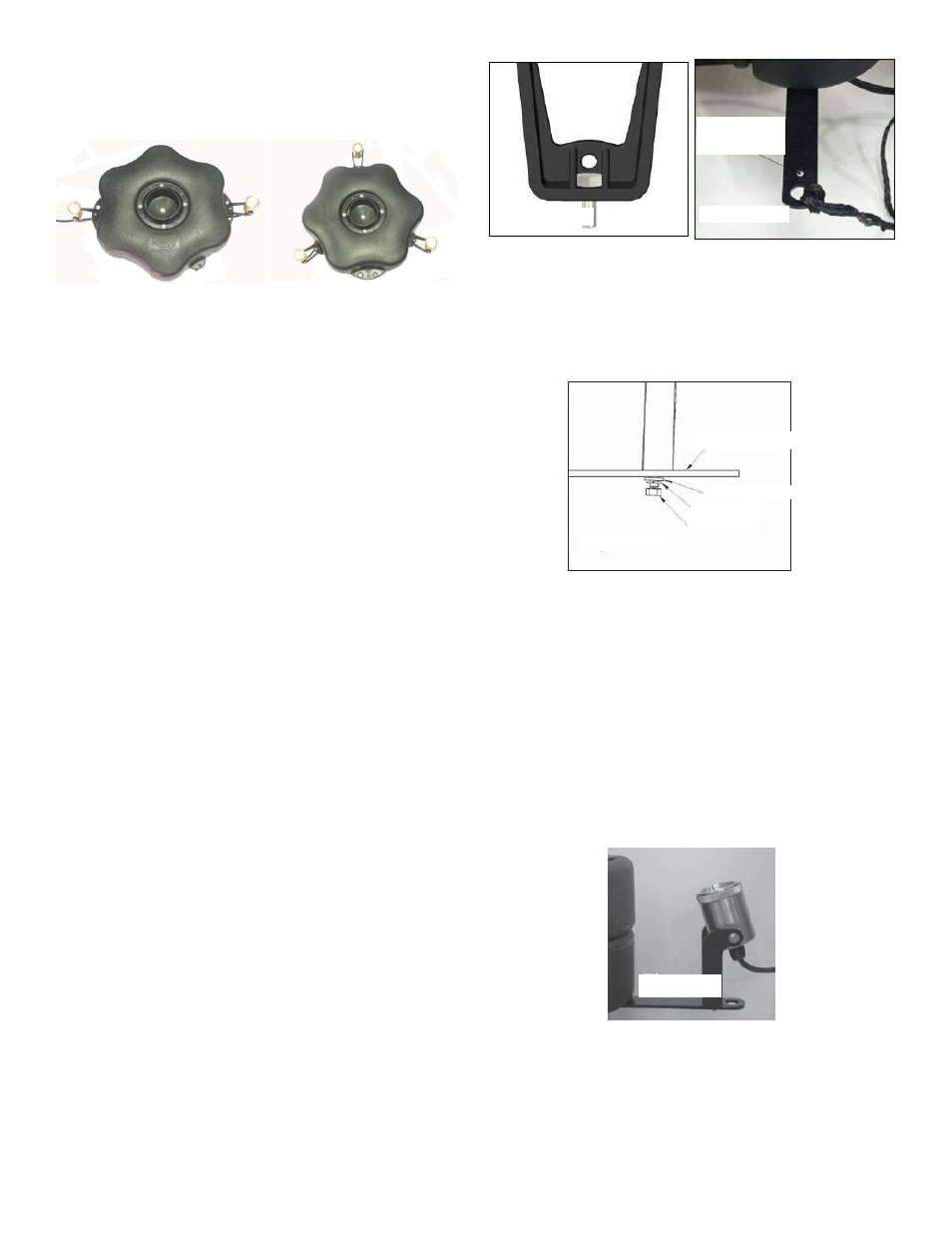

Afbeelding 11 Afbeelding 10
STAP 2:
Breng de vlakke sluitring van 1/4 inch (6 mm), de
borgring van 1/4 inch (6 mm) en de moer van 1/4 inch
(6 mm) tegen de beugel onderop het drijfl ichaam aan
(zie afbeelding 12). Draai de moer stevig aan met de
sleutel van 7/16 inch (14 mm).
Afbeelding 12
beugel op drijfl ichaam
vlakke sluitring
borgring
moer
STAP 3:
Stel de hoek van de verlichting naar wens bij en draai
de twee koperen schroeven op de zijkanten van het
armatuur stevig aan. Draai de schroeven niet te strak
aan. Het verdient aanbeveling alle drie de armaturen
op dezelfde hoek af te stellen.
STAP 4:
Herhaal stap 1 t/m 3 voor de overige twee armaturen.
Zie afbeelding 13 voor het volledig samengestelde
armatuur.
Afbeelding 13
STAP 5:
Gebruik de bijgeleverde nylon kabelbinder om het
stroomsnoer van de verlichtingsset aan een beugel
op het drijfl ichaam of aan het touw tegenover het
stroomsnoer van de fontein te bevestigen; dit om
te voorkomen dat het snoer door de fontein wordt
STAP 4:
Herhaal stap 1 t/m 3 voor de overige armaturen. Zie
afbeelding 9 voor het volledig gemonteerde armatuur.
Let op de afstelling van de armaturen.
Afbeelding 9
Installatie met 2 lampen
Afbeelding 10
Installatie met 3 lampen
STAP 5:
Gebruik de bijgeleverde nylon kabelbinder
om het stroomsnoer van de verlichtingsset aan
het drijfl ichaam of aan het touw tegenover het
stroomsnoer van de fontein te bevestigen; dit om
te voorkomen dat het snoer door de fontein wordt
beschadigd en om de unit naar behoren in evenwicht
te houden.
STAP 6:
De verlichting werkt alleen naar behoren als alle
lichtarmaturen en snoeringangen zich ten minste
25mm onder water bevinden.
STAP 7:
Nadat de samengestelde unit is gemonteerd, kan
de verlichtingsset op het bedieningskastje worden
aangesloten. Dit moet worden aangesloten op een
circuit van 220 V wisselstroom (50/60 Hz) voorzien
van een aardlekschakelaar.
Montage-instructies
verlichtingsset LE375
Instructies voor het monteren van verlichting op
fontein/beluchters van de modellen 4400EJF, 8400EJF
en 3.1EJF
STAP 1:
Knip de nylon kabelbinders rondom de draden van het
armatuur door. Breng de bout van 1/4 x 3/4 inch (6
x 19 mm) zodanig in de lichtbeugel aan dat de platte
kanten van de boutkop tussen de steunribben van de
beugel passen (zie afbeelding 10). Lijn de lichtbeugel
uit met de beugel onderop het drijfl ichaam door de
bout dóór het montagegat in de beugel onderop het
drijfl ichaam te steken (zie afbeelding 11).
