6
çalışması için en az 25 mm suya daldırılmalıdır.
ADIM YEDİ:
Monte edilmiş ünitenin kurulumundan sonra, ışık
paketinizi kumanda kutunuza bağlayın. 220Vac 50/60
hz RCD korumalı devreye bağlanmalıdır.
6 Işık İçin Adaptör Kiti İçin
Talimatlar

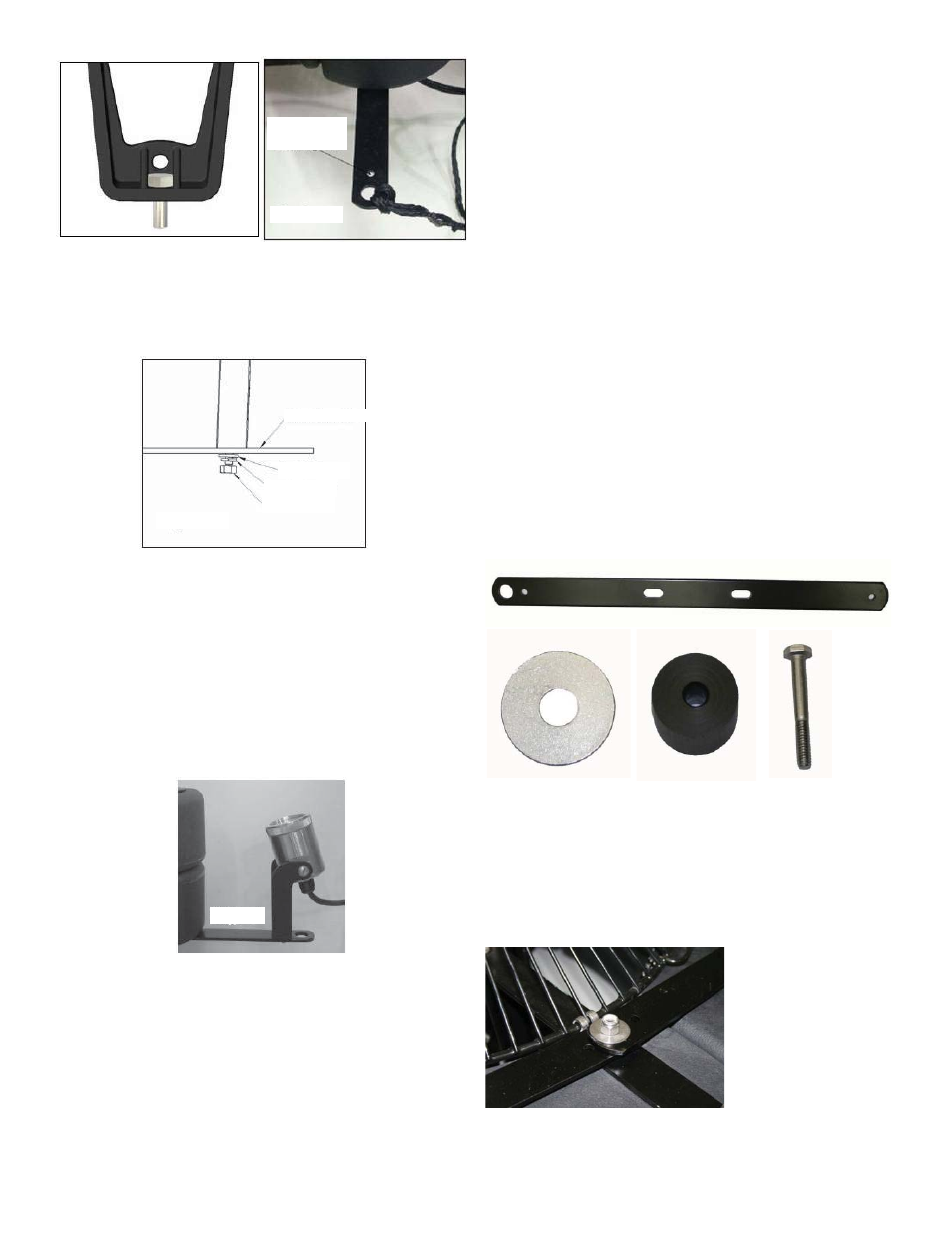

2 LE375 ışık kiti takmak için talimatlar
Model 8400EJF, 3.1EJF Havalandırmalı Çeşmeler
Adaptör kitine (Parça No. 840322 ayrıca satılır)
şunlar dahildir:
Alt şamandıra destekleri (6 adet) 1.
3/8” rondelalar (3 adet) 2.
Yuvarlak Ayırıcı Destekler (6 adet) 3.
1/4” x 2” Paslanmaz Çelik Cıvata (6 adet) 4.
Parça 1
Parça 2
Parça 3
Parça 4
1. Üniteyi baş aşağı çevirin. Motor ünitesine en
yakın üç adet 9” cıvata üzerindeki 3/8” somunları
gevşetin ve çıkarın. 2 Alt Şamandıra Desteğini
(Parça No. 1) ve bir 3/8” rondelayı (Parça No. 2) alt
ızgara klipslerinin üzerindeki 9” cıvataların üzerine
yerleştirin ve 3/8” somunu yerine takın.
2. Destekleri gösterilen konumda düzenleyin ve sonra
somunları sıkın. Destekler sağlam olarak takılınca,
Işık desteği
montaj deliği.
Şekil 11 Şekil 10
ADIM İKİ:
1/4” Düz Rondela, 1/4” Kilit Rondelası ve 1/4”
Somunu Şekil 12’de gösterildiği gibi alt şamandıra
desteğine takın. 7/16” Anahtarla somunu sıkın.
Şekil 12
Şamandıra desteği
düz rondela
kilit rondelası
somun
ADIM ÜÇ:
Işığın açısını istediğiniz gibi ayarlayın ve armatürün
iki tarafındaki iki pirinç vidayı sıkın. Aşırı sıkmayın.
Üç armatürün aynı açıda olması en iyisidir.
ADIM DÖRT:
Kalan iki armatür için 1 ila 3. adımları tekrarlayın.
Montajı tamamlanmış ışık armatürü Şekil 13’te
gösterilmektedir.
Şekil 13
ADIM BEŞ:
Verilen naylon kablo bağını kullanarak, ışık kiti
elektrik kablosunu şamandıra desteği ya da çeşme
elektrik kablosu karşısındaki halata bağlayın. Bu,
kablonun çeşme tarafından hasar görmesini önler ve
üniteyi düzgün dengeler.
ADIM ALTI:
Her ışık armatürü ve kablo girişi ışıkların düzgün
