4
Mukana:
LE275
A. Valosarja ja johto (1) •
B. 75 watin, 12 voltin MR-16-halogeenilamput, •
asennettu jalustaan (2)
C. 1/4” x 1” ruostumaton teräspultti (2)
•
D. 1/4” litteä ruostumaton teräsprikka (2) •
E. 1/4” ruostumaton teräslukkoprikka (2) •
F. 1/4” ruostumaton teräsmutteri (2) •
G. Nailoninen johtoside •
H. Lisävarusteena värilliset lamput •
I. Pikaliitin, jännityksenpoistokappale, •
venttiilipaketti ja asennussarja
Huom: Mukana saattaa olla ylimääräisiä osia.
LE375
A. Valosarja ja johto (1) •
B. 75 watin, 12 voltin MR-16-halogeenilamput, •
asennettu jalustaan (2)
C. 1/4” x 3/4” ruostumaton teräspultti (3)
•
D. 1/4” litteä ruostumaton teräsprikka (3) •
E. 1/4” ruostumaton teräslukkoprikka (3) •
F. 1/4” ruostumaton teräsmutteri (3) •
G. Nailoninen johtoside •
H. Lisävarusteena värilliset lamput •
I. Pikaliitin, jännityksenpoistokappale, •
venttiilipaketti ja asennussarja
Huom: Mukana saattaa olla ylimääräisiä osia.
VAADITUT TYÖKALUT JA TARVIKKEET
A. 7/16” jakoavain •
B. Ruuvitaltta •
C. Pihdit tai leikkurit nailonsiteille •
LE275-valosarjan asennusohjeet
Lampunasennusohjeet mallien 2400EVFX, 2400EJF,
3400EVFX ja 4400EVFX ilmastaville suihkulähteille
ENSIMMÄINEN VAIHE:
Katkaise nailonsiteet, jotka kiinnittävät johdot

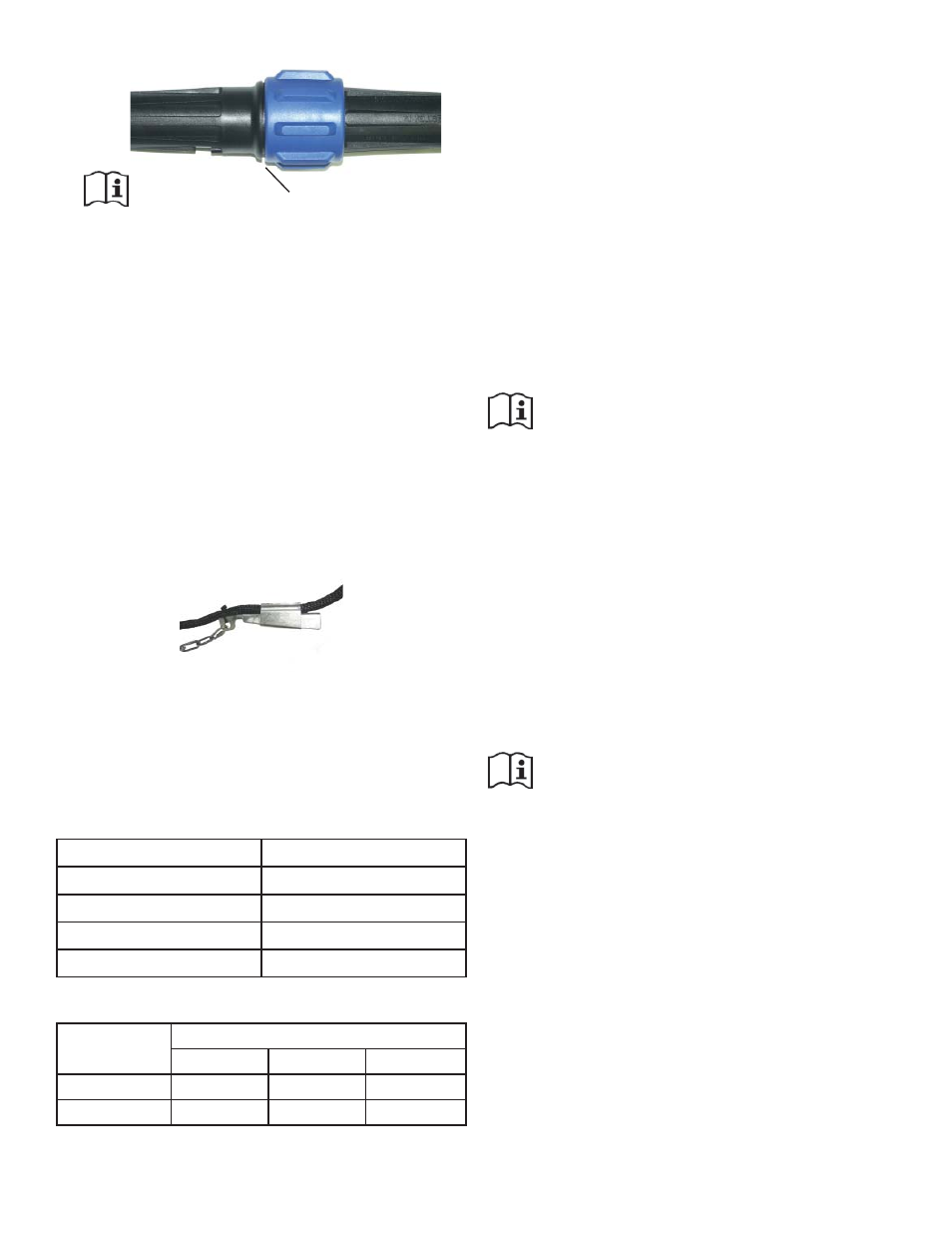

Huom: Kiristämisen jälkeen osaan jää pieni rako
Pikaliittimelle on tarjolla valinnainen vesitiivis suoja,
jos se irrotetaan joinakin vuodenaikoina. Irrota pikalii-
tin, aseta suoja sinisen mutterin puoliskoon ja kiristä.
Jännityksen poisto
Jännityksen poisto tulee asentaa suojaamaan pika-
liitintä liiallisen jännityksen aiheuttamalta vahin-
golta. Se tulee asentaa käyttäjän hankkimaan johtoon
(ei Kascon toimittamaan johtoon). Se tulee asettaa
noin 15 cm päähän pikaliittimestä. Asenna se asetta-
malla pitkän puristimen kapea pää lyhyen puristimen
leveään päähän kiinnitettyyn ketjuun. Naputa nämä
kaksi osaa tiukasti yhteen kumivasaralla. Se voidaan
kiinnittää johtoon nailonsiteellä. Ketju voidaan sitten
kiinnittää kellukkeeseen.
Johtojen ja tiivisteiden koko
Alla oleva taulukko esittää, millaista tiivistettä tulee
käyttää minkä kokoisen johdon kanssa. Mitat perustu-
vat johdon ulkohalkaisijaan. Johtojen tulee olla sileitä
ja pyöreitä.
Kasco 50 Hz pikaliittimen kokotaulukko:
Tiiviste Johdon ulkohalkaisija
Harmaa 7-9mm
Valkoinen 9-11mm
Musta 11-13mm
Keltainen 13-15mm
Kasco 50 Hz laitteen johdon kokotaulukko
Malli Johdon pituus
10m 30m 60m
LE275 1.5mm 2 1.5mm 2 1.5mm 2
LE375 1.5mm
2
1.5mm
2
1.5mm
2
