PRÉPARATION DE LA PIÈCE

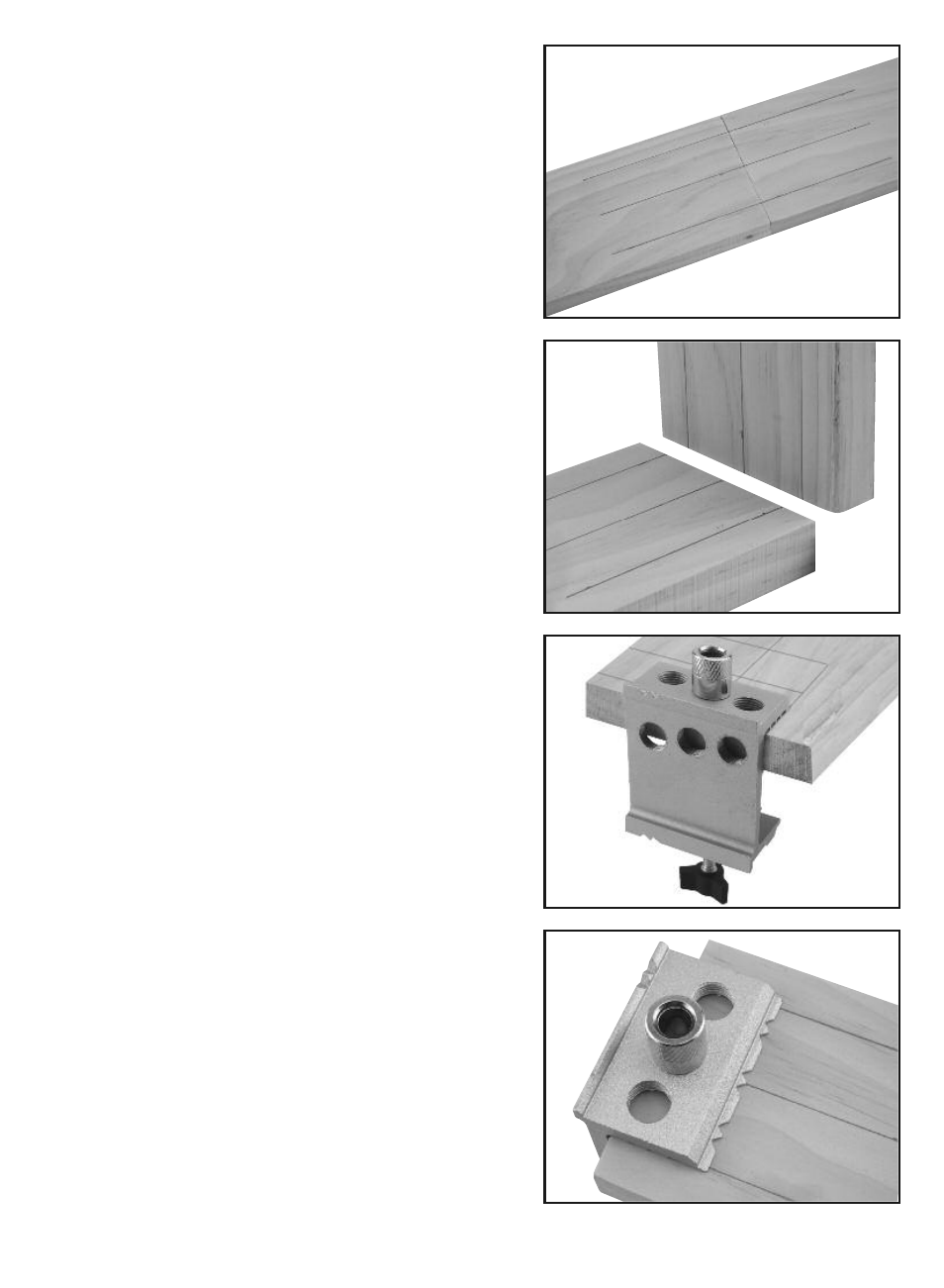

Marquage des pièces : étendre les deux
pièces à assembler sur une surface plane et
marquer l’emplacement des trous sur chaque
panneau (Fig. E). Ce sera l’INTÉRIEUR de
l’assemblage.
Pour la partie avec les goujons sur le côté :
1. Marquer le panneau et choisir la bague
appropriée selon les instructions pour
goujons latéraux (1) et (2) ci-dessus.
2. Régler la profondeur du col pour faire les
trous latéraux (2 po).
3. Perforer les trous comme aux étapes 3 et 4
de la page 26. (Fig. C).
Pour la partie avec goujons en surface :
1. Placer la bague de la perceuse à l’endroit
correspondant sur la trousse de gabarits à
goujons E•Z Pro de luxe (Fig. G).
2. Retenir la pièce en conséquence : serrer le
gabarit avec le pointeur en V approprié sur
la ligne de repère (Fig. H).
3. Régler la profondeur du col correspondant
(1-1/2 po) et percer des trous pour chaque
position des goujons. Insérer les goujons.
Faire d’abord l’assemblage à sec afin de
vérifier l’ajustement.
E
F
G
H
Appliquer de la colle sur les goujons ou
dans les trous afin d’obtenir un
assemblage permanent. Une fois les pièces
assemblées, essuyer l’excès de colle.
