C D
16

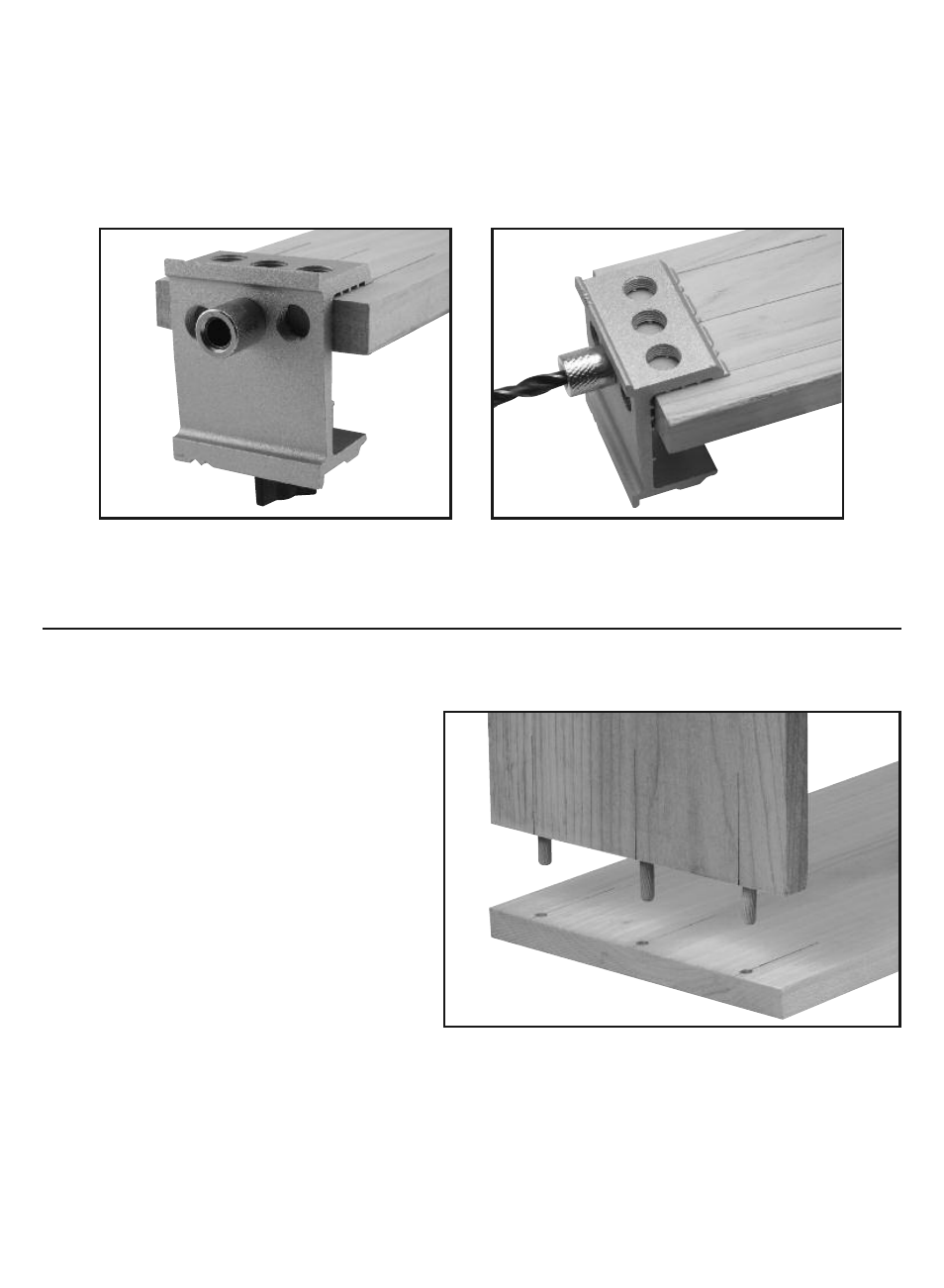

3. Asegure la pieza de trabajo y sujete el juego de lujo E•Z Pro de guías para espigas al
borde, centrando la línea de 2 pulgadas con el puntero en “V” adecuado (Fig. D).
4. Mantenga el cojinete en la misma posición, re-alinie la guía y efectúe las perforaciones
para cada posición de las espigas. Introduzca las espigas; ensamble sin cola para
verificar el ajuste.
PERFORACIONES PARA ESPIGAS EN ANGULO
RECTO (ESQUINAS):
AJUSTE DEL COLLARÍN Y DE
LA PROFUNDIAD DE LA
BROCA
Para la pieza del borde necesita efectuar
una perforación de una pulgada y/o
perforar la superficie de la pieza a
media pulgada para que las espigas
de 1-1/2 pulgada ajusten.
Además, para colocar en forma correcta
el collarín del talado, se necesita
adicionar el ancho de la guía de la espiga
mas el largo del cojinete (1 pulgada) a
las profundidades respectivas antes de efectuarlas perforaciones (2 y 1-1/2 pulgadas).
Aplique la cola a las espigas o al interior de las perforaciones para una unión permanente.
Una vez las piezas ensambladas, limpie el exceso de cola.
