Class 1000 meter – E-Mon E10-2277200JKIT User Manual
Page 15

CLASS 1000 METER
15
62-0388-01

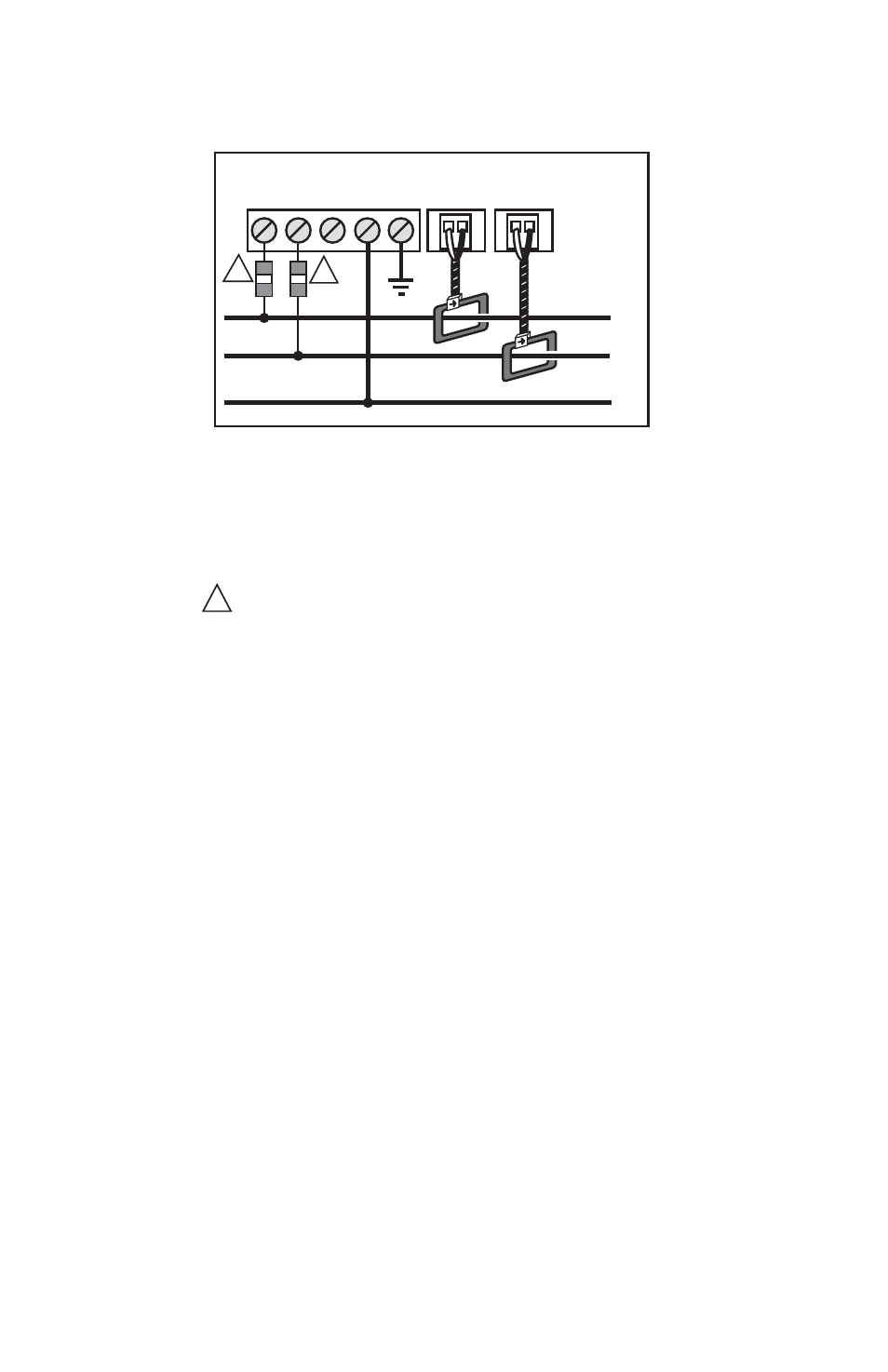

Fig. 7. Single-Phase, 3-Wire Connection 120/240-Volt Single-Phase
∅A ∅B ∅C
∅A
∅B
W B W B
N
LINE VOLTAGE
CURRENT SENSORS
∅A
N
SINGLE-PHASE, 3-WIRE CONNECTION
120/240-VOLT SINGLE-PHASE
∅B
LOAD SOURCE
M33180
NOTES:
LINE VOLTAGE CONNECTION: #14 AWG
SENSOR CONNECTION: B = BLACK W = WHITE
IMPORTANT: LINE VOLTAGE MUST BE PRESENT AT THE A- AND B-PHASE VOLTAGE TERMINALS.
SHORTING LINK MUST BE INSTALLED ON C-PHASE CURRENT SENSOR TERMINALS.
1/10-AMP INLINE FUSES RECOMMENDED.
1
1
1
PE
