Aufgrund des notwendigen Mindestabstandes b ergibt sich die
mindeste Arbeitsplattenstärke a.
Die Montageanleitung des Kochfeldes beachten.
Gerät im Hochschrank - Bild 2+4
Der Einbau des Gerätes ist auch im Hochschrank möglich.
Zur Belüftung des Backofens müssen die Zwischnböden einen
Spalt von ca. 20 mm zur Anstellwand aufweisen.
Gerät nur so hoch einbauen, dass Backbleche problemlos ent-
nommen werden können.
Eckeinbau - Bild 3
Damit die Gerätetür geöffnet werden kann, beim Eckeinbau
Maße D berücksichtigen. Das Maß E ist abhängig von der Dicke
der Möbelfront unter dem Griff.
Gerät anschließen
Das Gerät entspricht der Schutzklasse 1 und darf nur mit
Schutzleiter-Anschluss betrieben werden.
Bei allen Montagearbeiten muss das Gerät spannungslos sein.
Das Gerät darf nur mit der mitgelieferten Anschlussleitung ange-
schlossen werden. Stecken Sie die Anschlussleitung an der
Geräterückseite an (Click!).
Eine längere Anschlussleitung ist beim Kundendienst erhältlich.
Die Anschlussleitung darf nur durch eine Originalleitung, bezieh-
bar über den Kundendienst, ersetzt werden.
Der Berührungsschutz muss durch den Einbau gewährleistet
sein.
Anschlussleitung mit Schutzkontakt-Stecker
Das Gerät darf nur an eine vorschriftsmäßig installierte Schutz-
kontakt-Steckdose angeschlossen werden.
Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist
muss installationsseitig eine allpolige Trennvorrichtung mit
einem Kontaktabstand von mind. 3 mm vorhanden sein.
Anschlussleitung ohne Schutzkontakt-Stecker
Nur ein konzessionierter Fachmann darf das Gerät anschließen.
Für ihn gelten die Bestimmungen des regionalen Elektrizitätsver-
sorgers.
In der Installation muss ein allpoliger Trennschalter mit mindes-
tens 3 mm Kontaktöffnung vorhanden sein. Phase- und Neutral-
(“Null-“) Leiter in der Anschlussdose identifizieren. Bei Falschan-
schluss kann das Gerät beschädigt werden.
Nur nach Anschlussbild anschließen. Spannung siehe Typen-
schild. Die Adern der Netzanschlussleitung entsprechend der
Farbcodierung anschließen: grün-gelb = Schutzleiter < , blau =
(Null) Neutral-Leiter, braun = Phase (Außenleiter).
Nur GB und Australien
Mindestens mit einem 16 A Stecker anschließen oder mit 16 A
absichern.
Nur Schweden, Finnland und Norwegen
Das Gerät kann auch mit dem beigelegten Stecker mit dem
Schutzkontakt-System angeschlossen werden. Dieser muss
nach dem Einbau zugänglich sein. Ist dies nicht der Fall, muss
installationsseitig wieder ein allpoliger Trennschalter mit mindes-
tens 3 mm Kontaktöffnung eingesetzt werden.
Gerät befestigen - Bild 5
■
Gerät ganz einschieben und mittig ausrichten.
■
Gerät festschrauben.
■
Der Spalt zwischen Arbeitsplatte und Gerät darf nicht durch
zusätzliche Leisten verschlossen werden.
Ausbau
Gerät spannungslos machen. Befestigungsschrauben lösen.
Gerät leicht anheben und ganz herausziehen.
en
Ú Installation instructions
Preparing the units - Fig. 1
■
The safe operation of this appliance can only be guaranteed if
it has been installed to a professional standard in accordance
with these installation instructions. The installer is liable for
damage incurred as a result of incorrect installation.
■
Fitted units must be heat-resistant up to 90 °C, and
neighbouring unit fronts up to 70 °C.
■
Cut-out work on the units and worktop should be performed
before fitting the appliances. Remove any shavings or the
function of the electrical components may be impaired.
■
Caution during installation. Parts that are accessible during
installation may have sharp edges. Wear protective gloves to
prevent cuts
■
The power socket for the appliance must either be located in
the hatched area B or else away from the installation space.
■
A gap of 5 mm is required between the appliance and
surrounding unit fronts.
■
Secure freestanding units to the wall using a standard bracket
C.
Appliance under worktop – Fig. 1
To ventilate the appliance, the intermediate floor must have a
ventilation cut-out.
Secure the worktop to the fitted units.

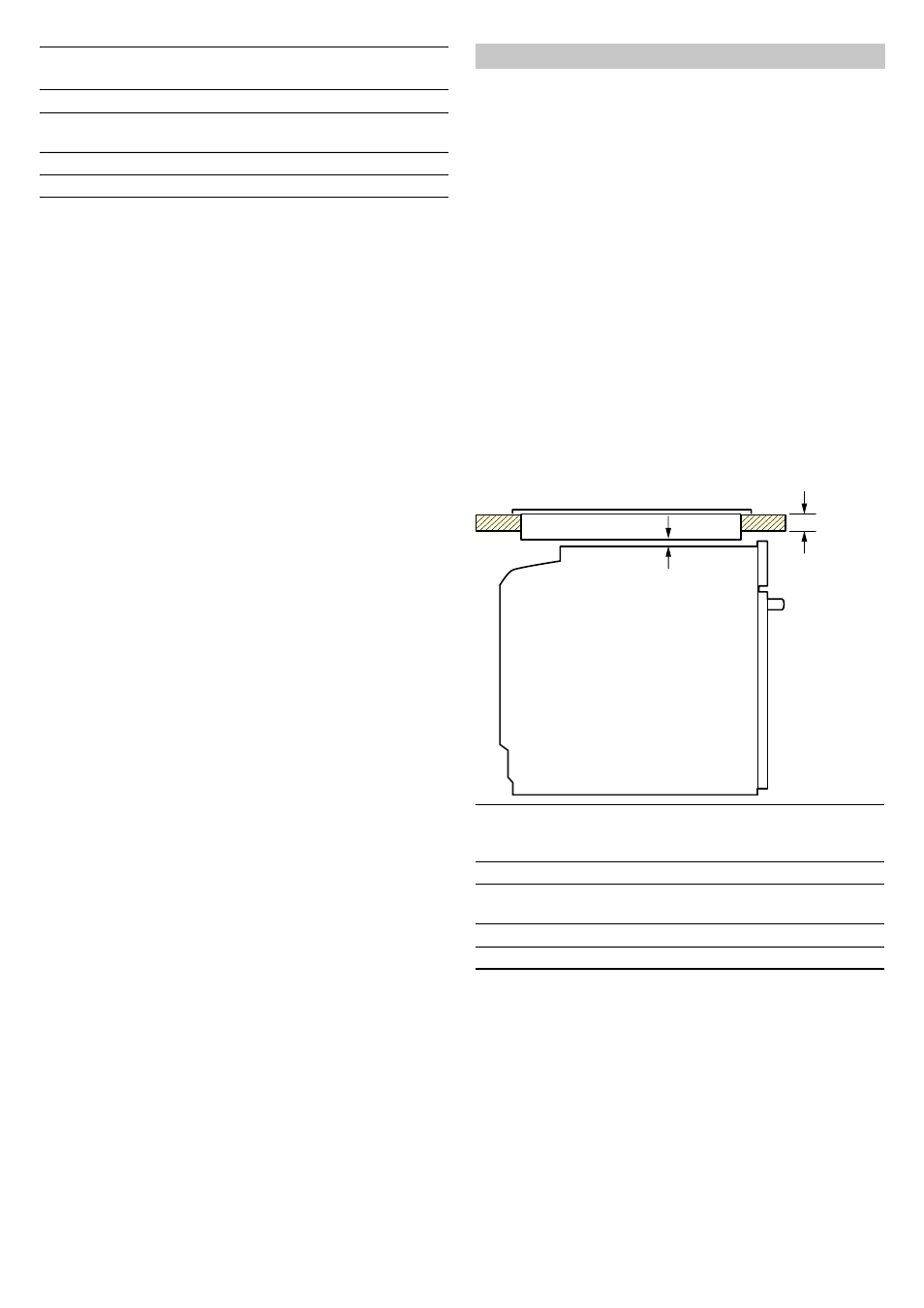

If the appliance is installed under a hob, the following minimum
dimensions must be adhered to (including substructure, if
applicable):
The minimum worktop thickness a results from the minimum
required dimension b.
Observe the installation instructions for the hob.
Appliance in a tall unit ­ Figs 2+4
The appliance may also be installed in a tall unit.
There must be a gap between the intermediate floors and the
mounting wall of approx. 20 mm in order to provide ventilation
to the oven.
Only fit the appliance at a height where removing baking trays
does not present a problem.
Corner installation ­ Fig. 3
To ensure that the appliance door can be opened in the case of
corner installation, take account of dimension D. Dimension E is
dependent on the thickness of the unit front under the handle.
Connecting the appliance to the power supply
The appliance corresponds to protection class I and may only
be operated with a protective earth connection.
Kochfeldart a
aufgesetzt a
flächenbündig b
Induktionskochfeld 37 mm 38 mm 5 mm
Vollflächen-
Induktionskochfeld 43 mm 48 mm 5 mm
Gaskochfeld 32 mm 42 mm 5 mm
Elektrokochfeld 22 mm 24 mm 2 mm
Hob type a
Fixed a
Flush with sur-
rounding surfaces
b
Induction hob 37 mm 38 mm 5 mm
Full-surface induction hob
43 mm 48 mm 5 mm
Gas hob 32 mm 42 mm 5 mm
Electric hob 22 mm 24 mm 2 mm
D
E
