Закрепление прибора — рис. 5
■
Вставьте прибор до конца и выровняйте по центру.
■
Закрепите прибор.
■
Зазор между столешницей и прибором необходимо закрыть
дополнительной планкой.
Демонтаж
Обесточьте прибор. Ослабьте винты крепления. Приподнимите
и выньте прибор.
tr
ô Montaj kılavuzu
Mobilyanın hazırlanması ­ Resim 1
■
Cihazın montajı ancak bu montaj talimatında tarif edilen
şekilde, usulüne uygun olarak yapılmışsa, cihazın güvenli
kullanımı söz konusu olabilir.Yanlış montajdan kaynaklanan
arızalardan montajı yapan kişi sorumludur.
■
Montaj mobilyaları 90 °C'ye kadar, yakınındaki mobilya
cepheleri ise 70 °C'ye kadar ısıya dayanıklı olmalıdır.
■
Mobilyalarda ve çalışma tezgahında yapılacak tüm çalışmaları
cihazları yerleştirmeden önce tamamlayınız. Elektrikli
parçaların çalışmasını etkileyebilecek talaşları temizleyiniz.
■
Montajda dikkat! Montaj esnasında erişilebilen parçaların
kenarları keskin olabilir. Yaralanmaları önlemek için koruyucu
eldiven takılmalıdır
■
Cihaz bağlantı prizi taraklı yüzey alanı B'de veya montaj
bölgesi dışında olmalıdır.
■
Cihaz ve mobilya kenarı arasında 5 mm'lik bir hava boşluğu
olmalıdır.
■
Sabitlenmemiş mobilyalar piyasada bulunan C köşebentleri ile
duvara sabitlenmelidir.
Cihaz çalışma tezgahının altına yerleştirilecekse - Resim 1
Cihazın havalandırılması için ara rafta havalandırma bölümü
bulunmalıdır.
Çalışma tezgahı montaj mobilyasına sabitlenmelidir.

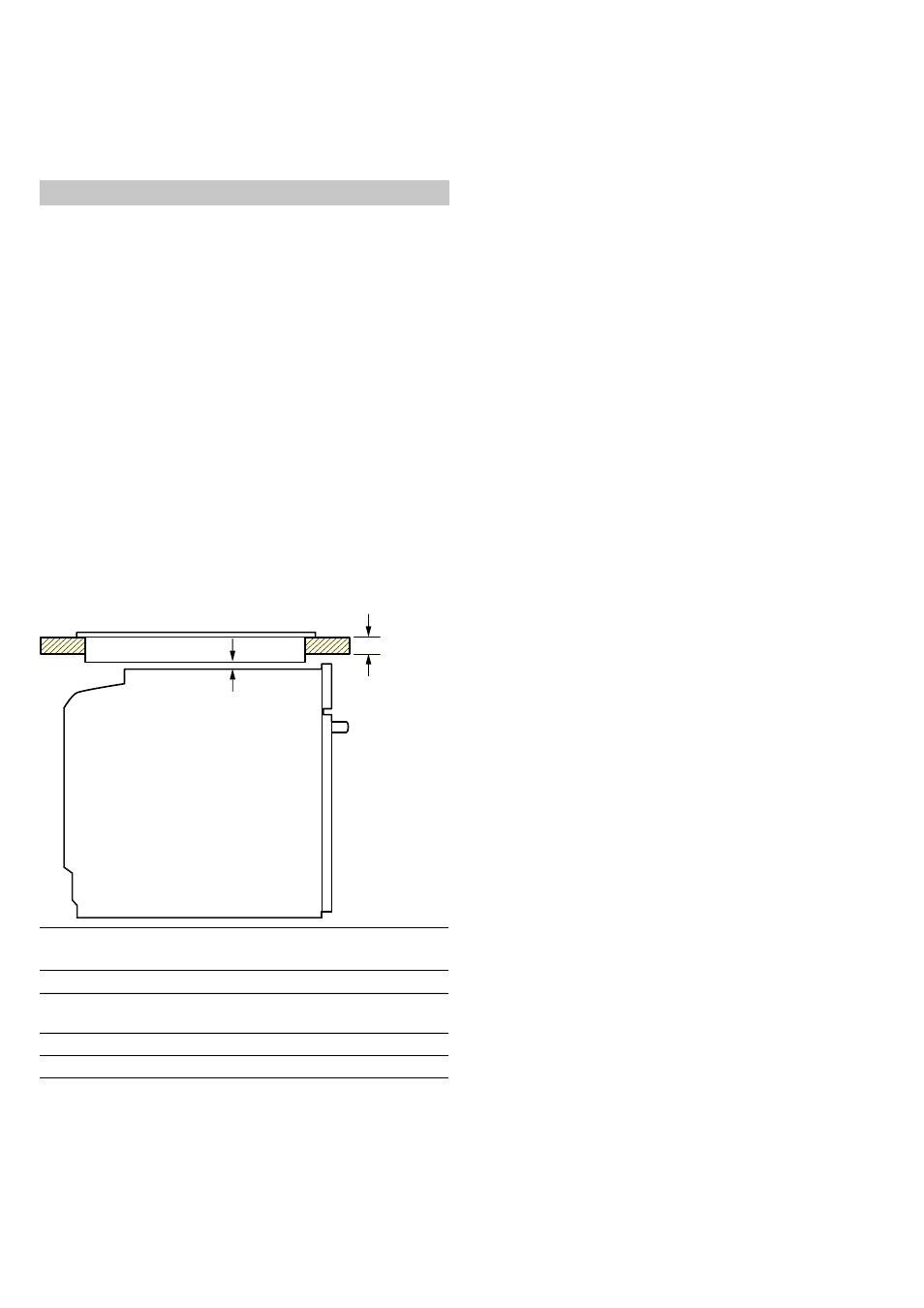

Cihaz bir ocağın altına monte edilirse, aşağıdaki asgari ölçülere
uyulması gereklidir (gerekirse alt konstrüksiyon dahil):
Gerekli minimum mesafe b nedeniyle asgari çalışma tezgahı
kalınlığı a ortaya çıkar.
Ocak montaj kılavuzuna dikkat ediniz.
Cihaz kolon mutfak dolabına yerleştirilecekse ­ Resim 2+4
Kolon mutfak dolabının içine de cihazı monte etmek
mümkündür.
Fırın havalandırması için ara tabanlar ile duvar arasında yaklaşık
20 mm'lik bir mesafe olmalıdır.
Cihaz, sadece fırın tepsisinin kolaylıkla çıkartılabileceği bir
yüksekliğe monte edilmelidir.
Köşe montajı ­ resim 3
Cihazın kapağının açılabilmesi için köşe montajı sırasında D
ölçüsüne dikkat edilmelidir. Ölçüler E, tutamağın alt kısmında
kalan mobilyanın ön cephesinin kalınlığına bağlıdır.
Cihazın bağlanması
Cihaz koruma sınıfı 1'e aittir ve sadece topraklama kablosu
bağlantısı ile çalıştırılabilir.
Tüm montaj çalışmaları sırasında cihazın fişi çekilmiş olmalıdır.
Cihaz yalnız birlikte teslim edilen bağlantı kablosu ile
bağlanmalıdır. Bağlantı kablosunu cihazın arka tarafına takınız
(Klik!).
Uzatma kablosu müşteri hizmetlerinden temin edilebilir.
Bağlantı kablosu sadece müşteri hizmetlerinden temin edilen
orijinal bir kablo ile değiştirilmelidir.
Montaj sırasında bir elektrik temas koruyucusu mevcut olmalıdır.
Topraklı prize sahip bağlantı kablosu
Cihaz sadece kurallara uygun olarak kurulmuş topraklı prize
takılmalıdır.
Prize montajdan sonra ulaşılamıyorsa, kurulum tarafında en az 3
mm'lik kontak mesafesine sahip bir ayırma tertibatı mevcut
olmalıdır.
Topraklı prize sahip olmayan bağlantı kablosu
Cihazın elektrik bağlantısı, sadece eğitimli bir uzman tarafından
yapılmalıdır. Onun için bölgesel elektrik dağıtıcısının yönergeleri
geçerlidir.
Montaj sırasında en az 3 mm temas açıklığı olan tüm kutuplara
uygun bir ayırıcı şalterin mevcut olması gerekmektedir. Faz ve
nötr ("sıfır") kablo bağlantı prizinde tanımlanmalıdır. Yanlış
bağlantı durumunda cihaz zarar görebilir.
Sadece bağlantı resmine göre bağlanmalıdır. Gerilim için tip
levhasına bakınız. Ağ bağlantı hattının kabloları renk
kodlamasına göre bağlanmalıdır: yeşil-sarı = topraklama kablosu
< , mavi = (sıfır) nötr hat, kahverengi = faz (dış hat).
Sadece Büyük Britanya ve Avustralya
En az 16 A prize bağlanmalı veya 16 A emniyete alınmalıdır.
Sadece İsveç, Finlandiya ve Norveç
Cihaz, birlikte verilen priz ile de koruma kontağı sistemine
bağlanabilir. Bunlara, kurulduktan sonra kolayca
ulaşılabilmelidir. Durum böyle değilse kurulum tarafında en az 3
mm'lik kontak mesafesine sahip tüm-kutuplu bir ayırma şalteri
mevcut olmalıdır.
Cihazı sabitleyiniz ­ Resim 5
■
Cihazı tamamen içeri itiniz ve ortalayınız.
■
Cihazı sıkıca vidalayınız.
■
Çalışma tezgahı ve cihaz arasındaki aralık, ek pervazlarla
kapatılmamalıdır.
Sökülmesi
Cihazın elektrik girişini kesiniz. Sabitleme cıvatalarını sökünüz.
Cihazı hafifçe kaldırınız ve tamamen dışarı çekiniz.
Ocak türü a
yerleştirildi a
yüzeye sıfır b
İndüksiyonlu ocak 37 mm 38 mm 5 mm
Tam yüzey
İndüksiyonlu ocak 43 mm 48 mm 5 mm
Gazlı pişirme bölümü 32 mm 42 mm 5 mm
Elektrikli ocak 22 mm 24 mm 2 mm
D
E
