MOUNTING THE TERMINAL COVER
• The product’s appearance can be improved by mounting the
terminal cover on the main unit after installation.
• Mount the terminal cover after the connections have been
made and you have checked that operation is normal.
1. Open the door.
1) Use the included hexagonal wrench (M3) to remove the
two hexagon screws (M3) q fastening the door p.
2) Open the door p.
2. Mounting the terminal cover
1) Before mounting the terminal cover
• Fasten the cords securely together in a position in which
they will not touch the terminal cover.
• To protect the cords, cover them with the included rub-
ber pipes near the edges of the terminal cover. Wrap
commercially available cushioning tape or plastic tape
around the rubber pipes and cords to fasten them.
2) Use the two included hexagon screws (M3) e to mount
the included terminal cover w to the top surface of the
terminal section.
* Tighten the screws securely so that they do not come
loose due to vibrations while the vehicle is moving.
3) After mounting the terminal cover
• Check that the cords do not touch the terminal cover.
* If the cords touch the terminal cover, the vibrations
of the vehicle may damage the wires or cause short-
circuiting.
3. Fastening the door
1) Close the door p.
2) Mount the door p using the two original hexagon screws
(M3) q.
* Tighten the screws securely so that they do not come
loose due to vibrations while the vehicle is moving.
NOTES:
• Be sure to fasten the door. Failure to do so may lead to mal-
function.
• The warranty will be invalidated if the unit is used with the
door open.
MONTER LE COUVERCLE CACHE-BORNES
• L’apparence du produit peut être améliorée en montant le
couvercle cache-bornes sur l’unité centrale après l’installa-
tion.
• Montez le couvercle cache-bornes une fois que les connexions
ont été faites et que vous avez vérifié que le fonctionnement
est normal.
1. Ouvrez la porte.
1) Utilisez la clé hexagonale (M3) fournie pour retirer les deux
vis à tête hexagonale (M3) q qui fixent la porte p.
2) Ouvrez la porte p.
2. Monter le couvercle cache-bornes
1) Avant de monter le couvercle de la borne
• Fixer fermement les cordons ensemble de façon à ce
qu’ils ne touchent pas le couvercle de la borne.
• Afin de protéger les cordons, il est préférable de les
recouvrir à l’aide des tubes en caoutchouc fournis, à
proximité des côtés du couvercle de la borne. En-
rouler un ruban protecteur ou un ruban adhésif en
plastique disponibles dans le commerce autour des
tubes en plastique et des cordons afin de les fixer
fermement.
2) Utilisez les deux vis à tête hexagonale (M3) fournies e
pour monter le couvercle cache-bornes fourni w sur la
surface supérieure de la section des bornes.
* Bien serrer les vis de sorte qu’elles ne puissent pas se
desserrer à cause des vibrations lorsque le véhicule
est en mouvement.
3) Après avoir monté le couvercle de la borne
• Vérifier que les cordons ne sont pas en contact avec le
couvercle de la borne.
* Si les cordons sont en contact avec le couvercle de
la borne, les vibrations du véhicule risquent d’en-
dommager les fils ou de provoquer un court-circuit.
3. Fixer la porte
1) Fermez la porte p.
2) Montez la porte p en utilisant les deux vis à tête
hexagonale (M3) d’origine q.
* Bien serrer les vis de sorte qu’elles ne puissent pas se
desserrer à cause des vibrations lorsque le véhicule
est en mouvement.
REMARQUES:
• Assurez-vous de fixer la porte. Si vous ne le faites pas, cela
pourrait entraîner des problèmes de fonctionnement.
• La garantie sera invalidée si l’appareil est utilisé avec la porte
ouverte.
MONTAJE DE LA CUBIERTA DE TERMINALES
• Se puede mejorar la apariencia del producto, montando la
cubierta de terminales sobre la unidad principal después de
la instalación.
• Montar la cubierta de terminales después de haber hecho las
conexiones y de haber comprobado que el funcionamiento
es normal.
1. Abrir la puerta.
1) Utilice la llave hexagonal (M3) incluida para quitar los dos
tornillos hexagonales (M3) q que sujetan la puerta p.
2) Abrir la puerta p.
2. Montaje de la cubierta de terminales
1) Antes de instalar la cubierta del terminal
• Asegure los cables juntos en forma segura en una po-
sición en la cual no toquen la cubierta del terminal.
• Para proteger los cables, cúbralos cerca de los bor-
des de la cubierta del terminal con los tubos de cau-
cho incluidos. Envuelva cinta acolchada o de plásti-
co, de venta en el comercio, alrededor de los tubos
de caucho y los cables para asegurarlos.
2) Utilice los dos tornillos hexagonales (M3) incluidos e
para montar la cubierta de terminales incluida w sobre
la superficie superior de la sección del terminal.
* Apriete los tornillos firmemente de forma que no se
aflojen debido a las vibraciones cuando se mueva el
vehículo.
3) Después de instalar la cubierta del terminal
• Compruebe que los cables no toquen la cubierta
del terminal.
* Si los cables tocan la cubierta del terminal, las vibra-
ciones del vehículo pueden dañar los alambres o
causar cortocircuitos.
3. Fijar la puerta
1) Cerrar la puerta p.
2) Montar la puerta p utilizando los dos tornillos hexagona-
les (M3) originales q.
* Apriete los tornillos firmemente de forma que no se
aflojen debido a las vibraciones cuando se mueva el
vehículo.
NOTAS:
• Asegúrese de fijar la puerta. El no hacerlo podría ocasionar
el mal funcionamiento.
• La garantía será anulada si se utiliza la unidad con la puerta
abierta.
w
p
q
w
e
p
q

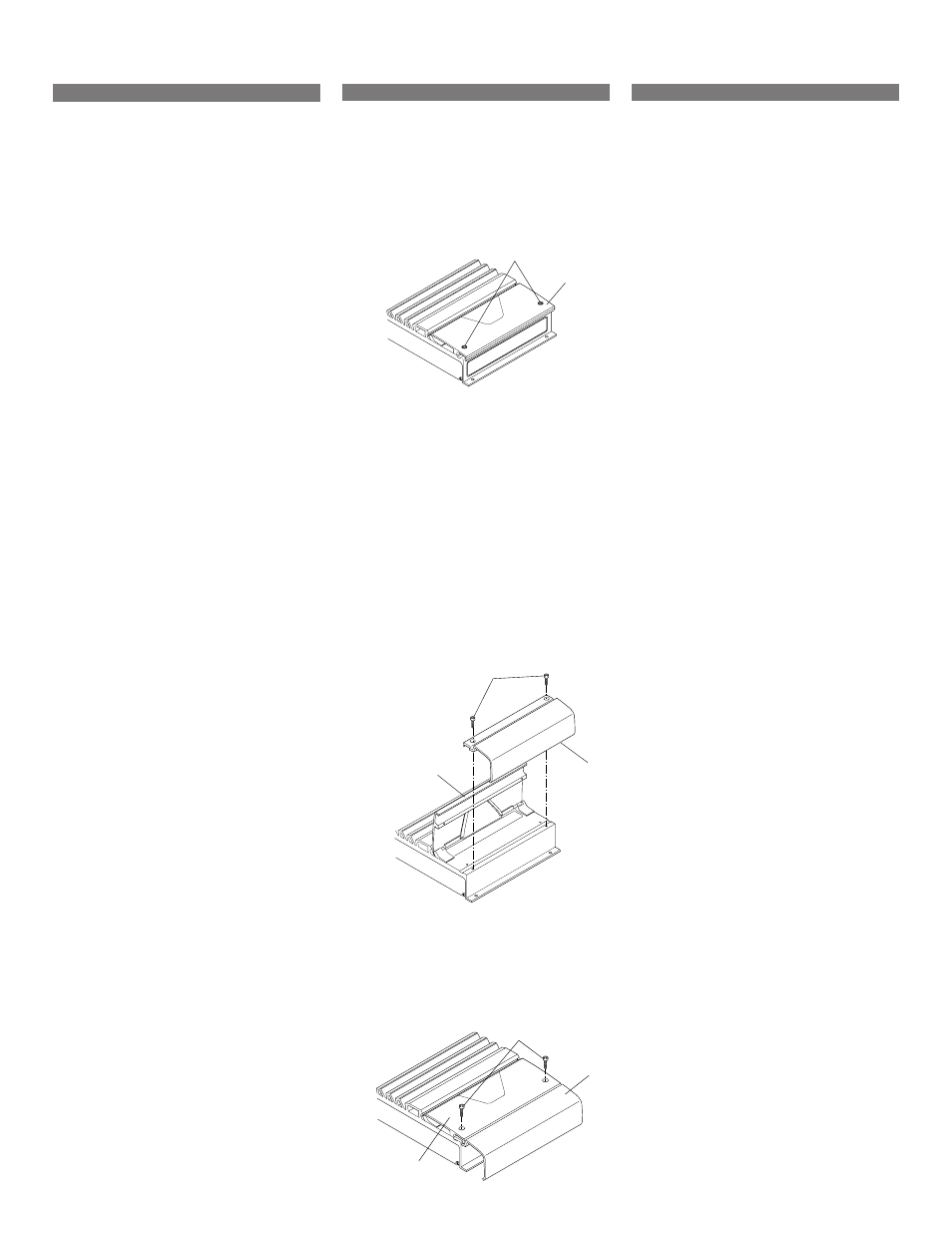

Fig. 13
Fig. 12
p Fig. 14
