19
FIG.E SUBSTITUCION CEPILLO CENTRAL
1.LLAVE EN DOTACION.
2.CIERRE LATERAL IZQUIERDO.
3.FIJACION.
4.LEVANTA CEPILLO CENTRAL.
5.SOPORTE IZQUIERDO CEPILLO CENTRAL
6.CEPILLO CENTRAL
FIG.F SUBSTITUCION FILTRO
1.PALANCA SACUDIDOR.
2.RED BLOQUEAFILTRO.
3.BLOQUEO RED.
4.DADO.
5.CUBIERTA DES FILTROS.
6.FILTRO DE SACO.
7.HIERRO REDONDO SACUDIDOR.
FIG.G SUBSTITUCION FUSIBLES
1.DADO.
2.CUBIERTA CUADRO ELECTRICO.
3.FUSIBLE 8A (SERVICIOS).
4.PORTAFUSIBLE (SERVICIOS).
5.FUSIBLE A CINTA 30A (CEPILLOS Y ASPIRACION).
6.LLEVAFUSIBLE A CINTA.
7.LLEVAFUSIBLE .
8.FUSIBLE A CINTA 30A (ADELANTAMIENTO)
FIG.H CARGADOR BATERIAS
1.CONNECTOR MOVIL UTILIZADORES.
2.CONNECTOR FIJO CONECTADO CON LAS BATERIAS.
3.BLOQUEO DE SEGURIDAD PARA COFRE
KS40
CONSENSO MOTOR ADELANTAMIENTO Y CEPILLOS
(FIG. A)
⇒Girar la llave (n°4 fig.A) en pos. 1.
DESACTIVACION CONSENSO MOTOR
ADELANTAMIENTO Y CEPILLOS (fig. a)
⇒Girar la llave (n°4 fig.A) in pos. 0
LIMPIEZA FILTRO (fig. f)
La calidad del trabajo de la barredora depende del estado
del filtro que debe ser mantenido limpio. Si el area que se
debe limpiar es màs sucia de lo normal, el filtro debe ser
limpiado màs a menudo.
Para limpiar el filtro:
⇒Cerrar l’aspiración con el cierre (n°1 fig.C).
⇒Bajar de la maquina.
⇒Cojer el cierre (n°1 fig.F) tirarle por alto y dejar la caer.
⇒Repetir la operación màs de una vez.
CORTE DE ASPIRACION (fig. c)
Al pasar por encima de suelos mojados es necesario
apagar la aspiración, utilizando la manopla (n°1 fig. C),
para proteger los filtros.
INDICADOR DE CARGA DE LAS BATERIAS (n° 1 fig. a)
⇒Indica el nivel de carga de las baterias. Hasta cuando la
luz verde està encendida se puede trabajar. Cuando la
luz amarilla se enchufa, se tiene que marcharse a parar
la maquina y prepararse a cargar las baterías . Si se
enchufa la luz roja, parar inmediatamente la máquina
porque, si se sigue trabajando, la batería puede
perjudicarse irreparablemente.

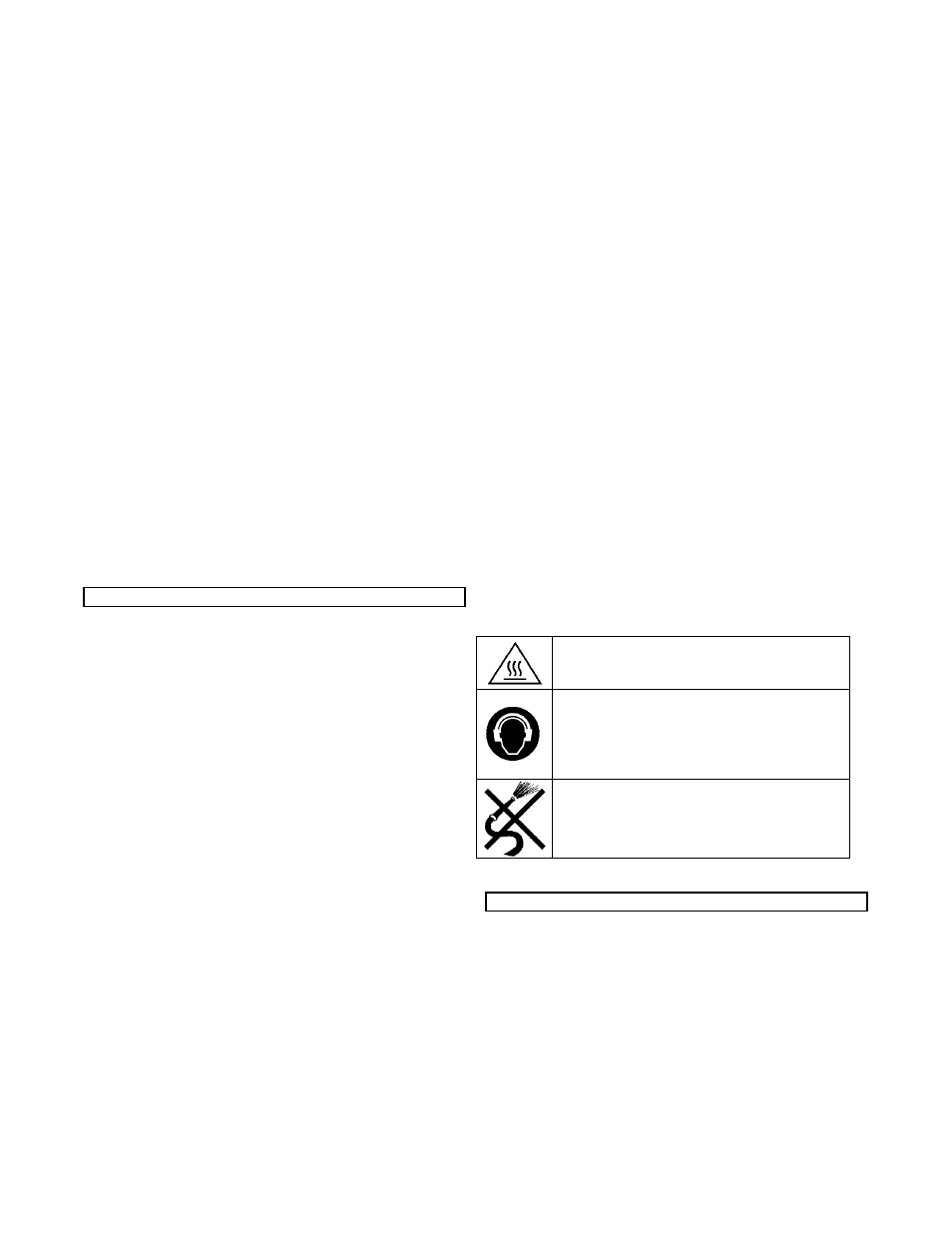

SIMBOLOS DE PELIGRO Y OBLIGACION.
SIMBOLO DE PELIGRO.
Superficies muy calientes.
SIMBOLO DE OBLIGACION.
AVISO: usar protección acùstica adecuada.
En numerosos ambientes de trabajo, las
barredoras pueden generar un peligro acùstico
que puede ser eliminado con la debida protección
acùstica.
SIMBOLO DE PROHIBICION.
AVISO: NO MOJAR
Los dispositivos (normalmente son piezas
electricas) que llevan este simbolo no deben ser
mojados.
CASOS DE EMERGENCIA
Observar estrictamente las siguientes instrucciones:
⇒En caso de incendio, usar solamente extintores de polvo.
⇒En caso de averia (exceso de temperatura en los
motores, etc.) apagar la máquina inmediatamente.
⇒En los casos de emergencia en los que es necesario
bloquear la máquina, desconectar, dando vuelta anti-
horario de 90°, el interruptor de seguridad rojo (n°2 fig.
C).
USO DE LA MAQUINA
MARCHA ADELANTE (fig. B)
El operador debe ser sentado.
⇒Girar la llave en posición 1 (n°4 fig. A).
⇒Verificar que el interruptor de seguridad (n°2 fig. C) sea
en posición correcta.
⇒Verificar el freno de estacionamiento (n°2 fig. B).
⇒Verificar que el interruptor para invertir la marcha (n°3
fig. B) sea en posición de adelantamiento.
⇒Dando la vuelta en sentido anti-horario al puño (n°4 fig.
B) se puede adelantar.
CARGA BATERIAS (fig. h)
⇒Parar la máquina con la llave (n°4 fig.A).
⇒Levantar el cofre.
⇒Desconectar el conector (n°1 fig.H) y conectar el conector
del cargador.
⇒Cargar las baterías a un nivel que no sobrepase 1/20 de
su capacidad.
⇒Al final de la carga revisar el nivel de agua de las baterías,
y volver a llenar con agua destilada si es necesario.
⇒Introducir el connector (n°1 fig. H) en el connector fijo
(n°2 fig. H).
AVISO!
⇒Las baterías deben cargarse en lugares ventilados.
⇒El vapor generado durante la operación de carga puede
producir explosión en presencia de llamas o chispas.
⇒El ácido de las baterías no debe entrar en contacto con
los ojos, la piel, ropa o superficies pintadas o cubiertas
de cinc.
⇒Si esto pasara, lavar el acido con agua.
⇒No apoyar objectos métalicos sobre las baterías.
⇒Quitar los tapones de las baterías antes de cargarlas.
⇒No llenar con acido sulfùrico.
