10

FAAC Model 390 24V Articulated Arm Swing Gate Operator

9.

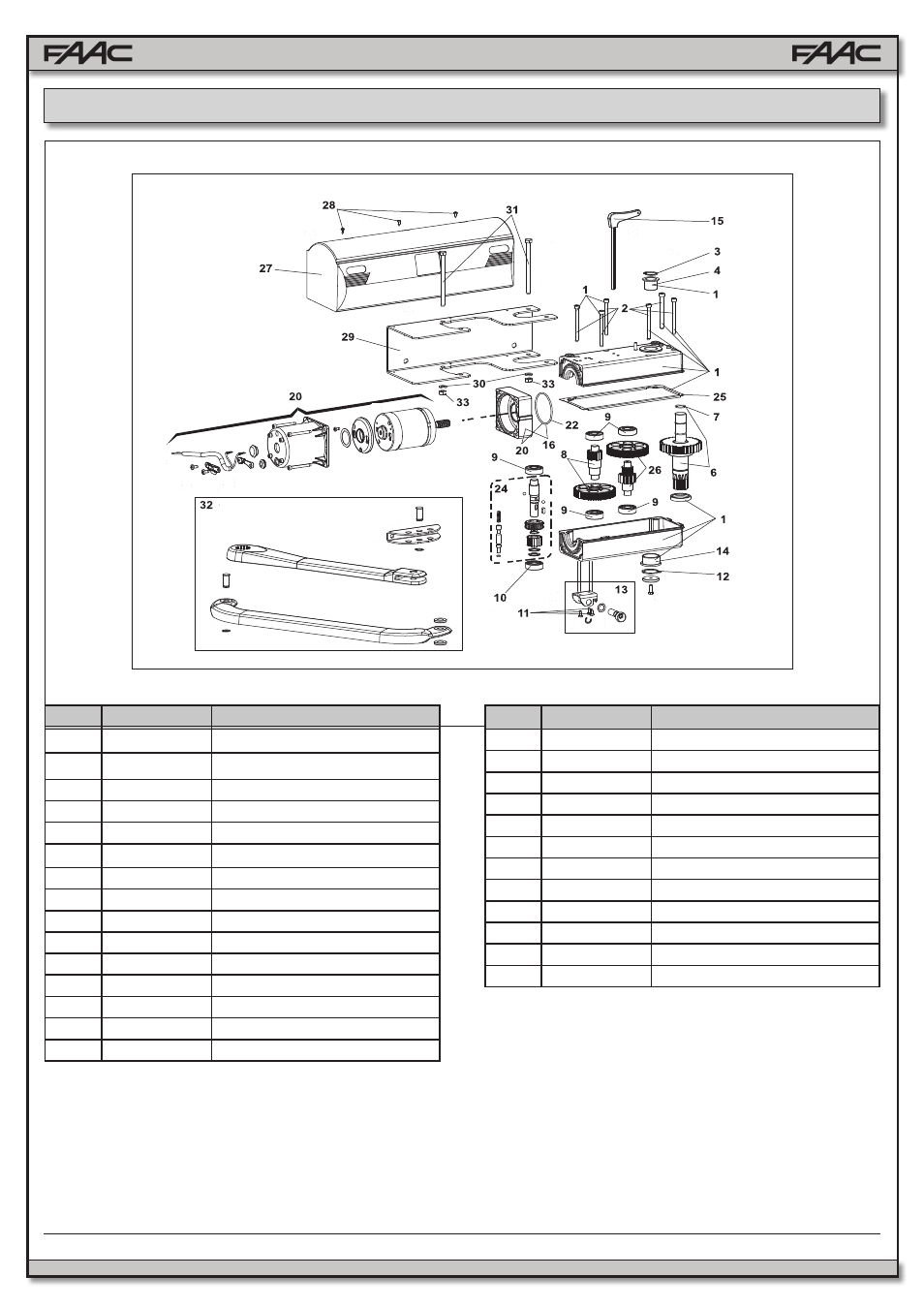

390 PARTS DIAGRAM

POS.

P/N

DESCRIPTION

01

428283

390 BODY COMPLETE UNIT

02

701089

TCEI 6X 70 5931 8.8 Z

03

704028

SEEDER E 22 UNI 7435

04

708026

BUSH

06

63000856

FINAL GEAR GROUP M2.5 - 390 -

07

7090210015

GASKET OR 17.17X1.78 (2068)

08

63000856

FINAL GEAR GROUP M2.5 - 390 -

09

7070222

6202 BEARING

10

707025

BEARING 6202 ZZ

11

XVT18B10100Z

SELF TAPPING M4x10 SCREW ZNT

12

704041

SEEGER E30 UNI 7435

13

63001855

UNLOCK FIT F0304

14

708045

FINAL TRANSMISSION PIN BUSH

15

713001

550 KEY OUTLET

16

63001145

FIXING MOTOR FLANGE KIT

390 24 Vdc

Table

PARTS LIST

1/1/1900

Start Date

1/1/9999

End Date

390_24_VDC

Code

ATTUATORE ELETTROMEC. 24 VDC

PER CANCELLI A BATTENTI

Description

Page 1

Pos. Code

Qty.

Q.ty

per

Avaibility Description

001 428283

1

1

Y

390 BODY COMPLETE UNIT

002 701089

6

1

N

TCEI 6X 70 5931 8.8 Z

003 704028

1

1

N

SEEGER E 22 UNI 7435

004 708026

1

1

Y

Bush

006 63000856

1

1

Y

FINAL GEAR GROUP M 2,5 - 390 -

007 7090210015

1

1

Y

GASKET OR 17.17X1.78 (2068)

008 63000856

1

1

Y

FINAL GEAR GROUP M 2,5 - 390 -

009 7070222

5

1

N

6202 BEARING

010 707025

1

1

N

BEARING 6202 ZZ

011 XVT18B10100Z

3

1

N

VT.AUTOFORM. M4x10 UNI8112 ZNT

012 704041

1

1

Y

SEEGER E30 UNI 7435

013 63001855

1

1

Y

CONFEZ. ECCENTRICOSBLOCCO F0340

014 708045

1

1

Y

FINAL TRANSMISSION PIN BUSH

015 713001

1

1

Y

550 KEY OUTLET

016 63001145

1

1

Y

FIXING MOTOR FLANGE KIT

020 63000596

1

1

Y

390 MOTOR 24 VDC

POS.

P/N

DESCRIPTION

20

63000596

390 MOTOR 24 VDC

22

ZORA2606160

OR3243=MAT NB70 2.62X61.60

24

409553

390 RELEASE KEY

25

63001455

550 GASKET BODY

26

718002

390 GEAR REDUCTION UNIT

27

727292

390 OPERATOR CASING

28

XVA050350951

SCREW AUT. 3.5X9.5 INOX A2

29

722471

390 MOUNTING FRAME

30

XRO02080020Z

WASHER. EL. GRW. D. 8X2 ZNT

31

XVTOOF11100Z

SCREW TE M8X110 ZINC

32

738705

390 ARTICULATED ARM

33

XDA01F10065Z

NUT M8X1. 25X6.5 ZINC
