3. Installation
FRANÇAIS
Remarque importante:
Faire un pont entre les bornes 9 et 10 (12 et 13 dans l'équipe de panneau) et un autre entre les bornes
11 et 12 (10 et 11 dans l'équipe de panneau).

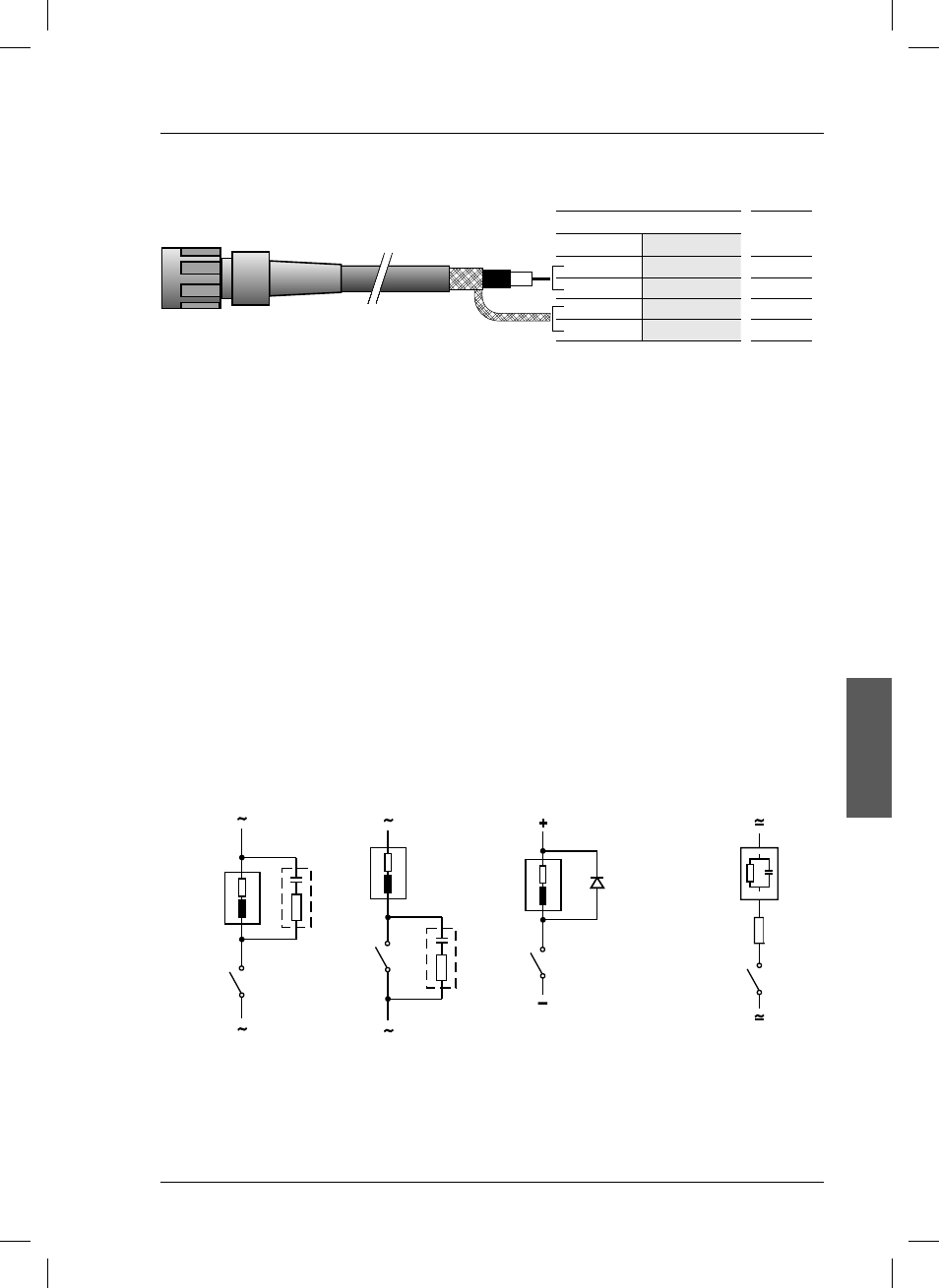

3.3.2. Cellules avec connecteur S8
3.4. Câblage protecteur pour contacts à commutation
Les contacts de relais sont soumis à l’érosion électrique.
Les charges inductives et capacitives réduisent d’autant plus la vie de ces contacts.
L’utilisation combinée de composants électriques tels que résistances et condensateurs, résistances non
linéaires, résistances en séries et diodes permettent d’éliminer tous risques d’étincelles et arcs électriques.
Câblages protecteurs typiques
En courant atternatif (CA) et charge inductive
En courant continu
et charge inductive
En CA/CC et
charge capacitive
Charge
Contact
relais
Diode
1N4007
RC typique à 230 VCA: Condensateur 0.1 µF/630 V
Résistance 100 Ω/1 W
RC
RC
R
Charge
exemple de R:
5 Ω / 1 W at
24 V / 0.4 A
Charge maximale des relais: en CA < 24 V / < 3 A / < 72 VA.
BORNES
COLOUR
si628 C (mur) si628 C (panneau)
9 13 Central
10 12 Central
11 11 Maille
12 10 Maille
