3. Montage und Installation
DEUTSCH
3.4. Einbau von Schutzvorrichtungen für die Relaiskontakte
Die Relaiskontakte sind elektrischer Erosion ausgesetzt.
Induktive und kapazitive Lasten reduzieren vor allem die Lebensdauer der Kontakte.
Zur Funken- und Lichtbogenentstörung werden Komponenten wie RC-Schaltungen, nicht lineare Wider-
stände, in Serie geschaltete Widerstände und Dioden verwendet.

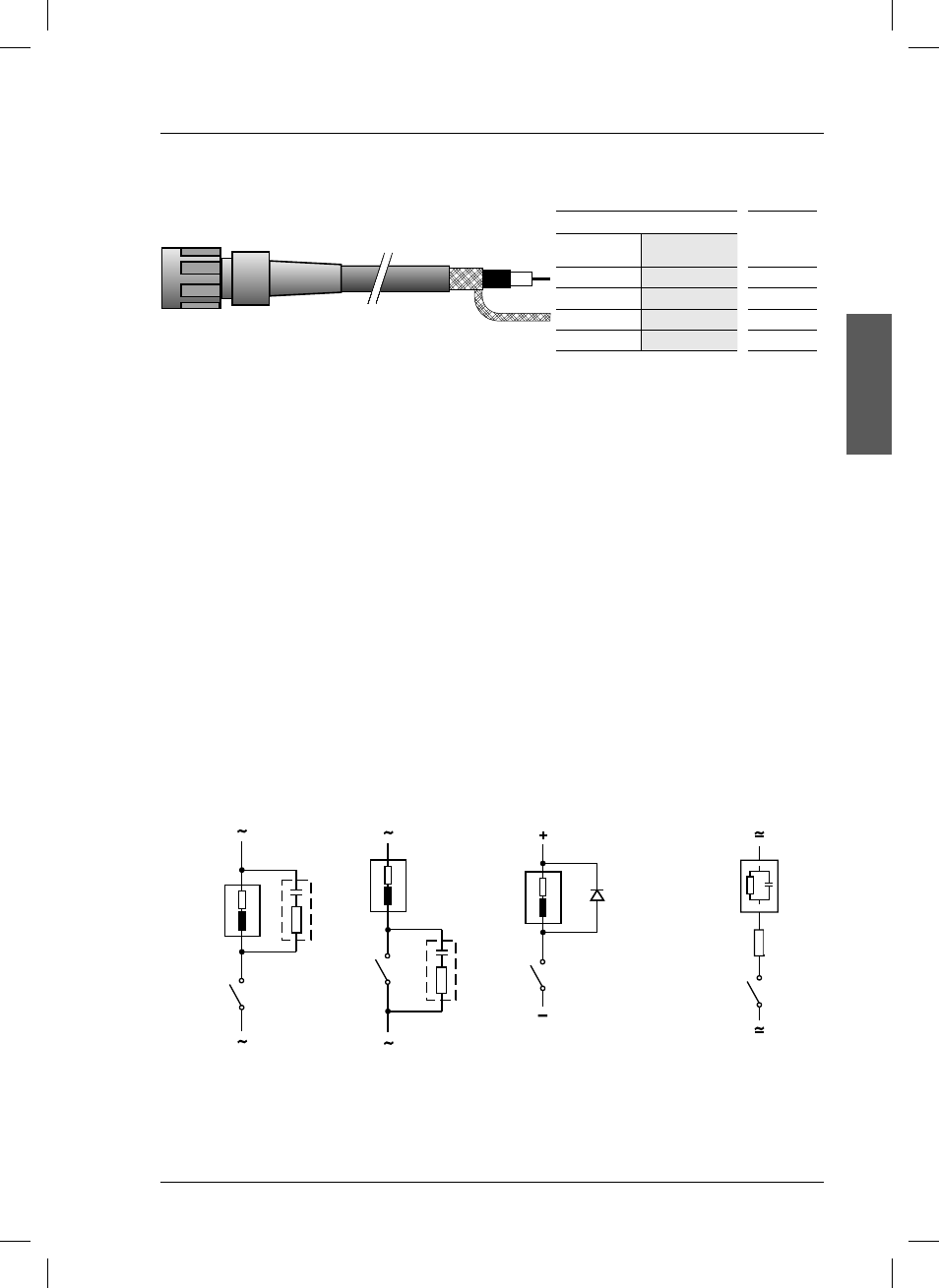

Anschluss typischer Schutzvorrichtungen
Bei Wechselstrom (AC) und induktiver Last
Bei Gleichstrom (DC)
und induktiver Last
Bei AC/DC und
kapazitiver Last
Last
Relais-
kontakt
Diode
1N4007
Typische RC-Schaltung bei 230 VAC: Kondensator: 0,1 µF/630 V
Widerstand: 100 Ω/1 W
RC
RC
R
Last
R z. B.:
5 Ω/1 W bei
24 V/0,4 A
Maximale Relaislast: bei AC < 24 V/< 3 A/< 72 VA
Wichtiger Hinweis:
Die Klemmen 9 und 10 (12 und 13 beim Schalttafelgerät) sowie Klemmen 11 und 12 (10 und 11 beim
Schalttafelgerät) miteinander verbinden.
3.3.2. Messzellen mit S8-Stecker
KLEMMEN
FARBE si628 C
(Wandmontage)
si628 C
(Schalttafelmontage)
9 13 Innenleiter
10 12 Innenleiter
11 11 Kabelschirm
12 10 Kabelschirm
