8
3. Installation
1, 2 Alimentation 230 ou 24 VCA ± 10%.
(115 VCA basse tension).
3 Raccordements à la terre, voir
Remarques importantes en pág. 9.
4, 5 Sortie de courant 4-20 mA (CE).
6, 7 Raccordements pour sonde de
température.
8 Blindage du câble de cellule.
9 à 12 Raccordement pour céllule.
13, 14 Contacts des relais, limites.
15, 16 Contacts des relais, alarme.

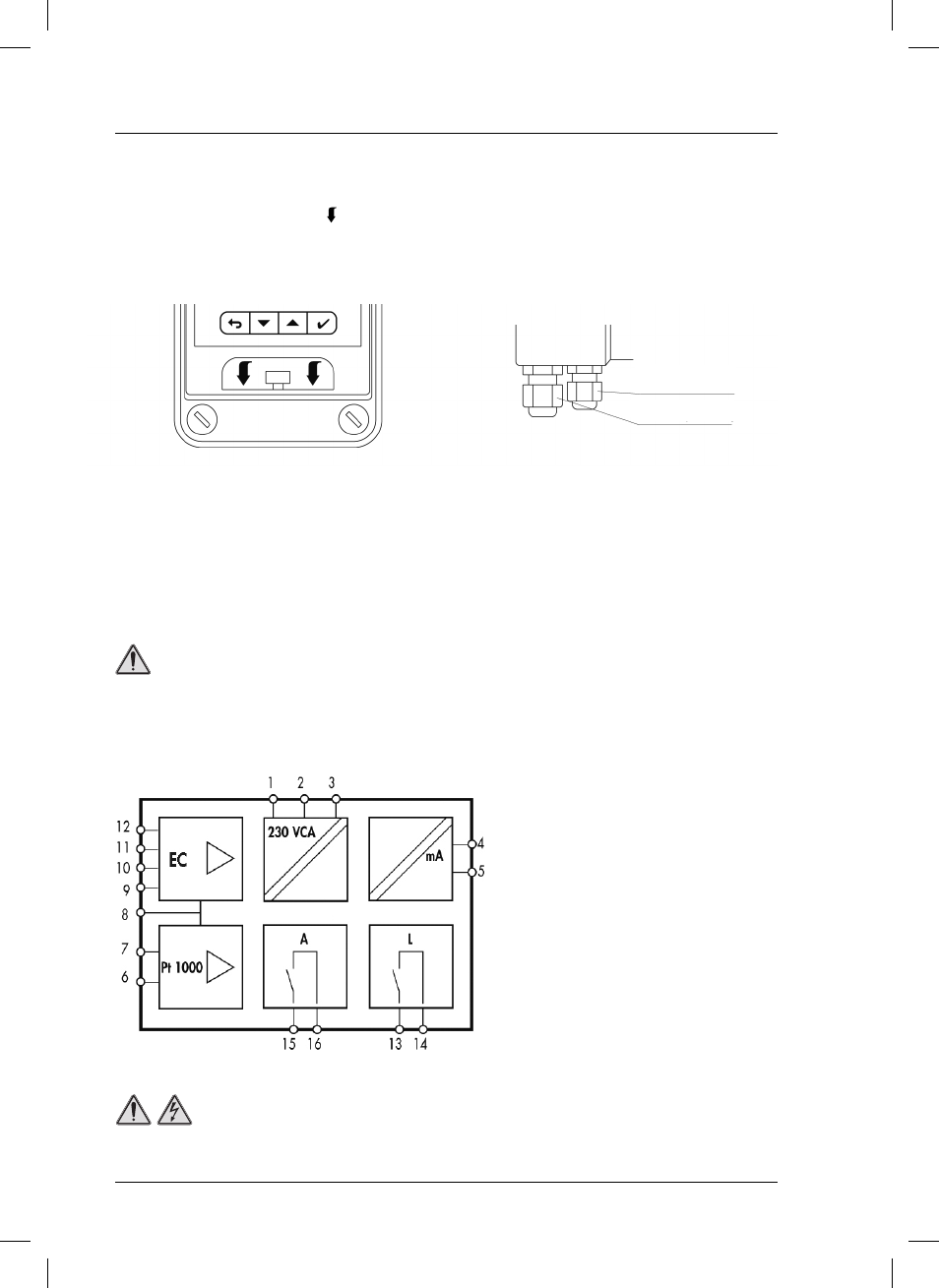

Diagramme du système
DANGER
Tandis que les connexions électriques sont réalisées est nécessaire de conserver l’instrument hors du
réseau.
3.1.2. Connexions
Pendant le câblage de l’instrument doit être convaincu que les recommandations de sécurité dans ce manuel.
Il est nécessaire de lire les «Consignes de sécurité» à la page 5 de ce manuel.
Détails
Pour ouvrir la porte frontale transparente, exercer
une pression sur la zone signalée ( ) sur la figure. Presse-étoupes
Sur la partie inférieure de l’appareil se trouvent
5 presse-étoupes, 2 PG 7 et 3 PG 9.
PG 9 (3 unités)
PG 7 (2 unités)
DANGER
Le borne de raccordement est protégé par une coquille de protection. Ne retirez pas le
couvercle, sauf pour le personnel qualifié pour effectuer toutes les tâches d'installation.
