8
3. Montage und Installation

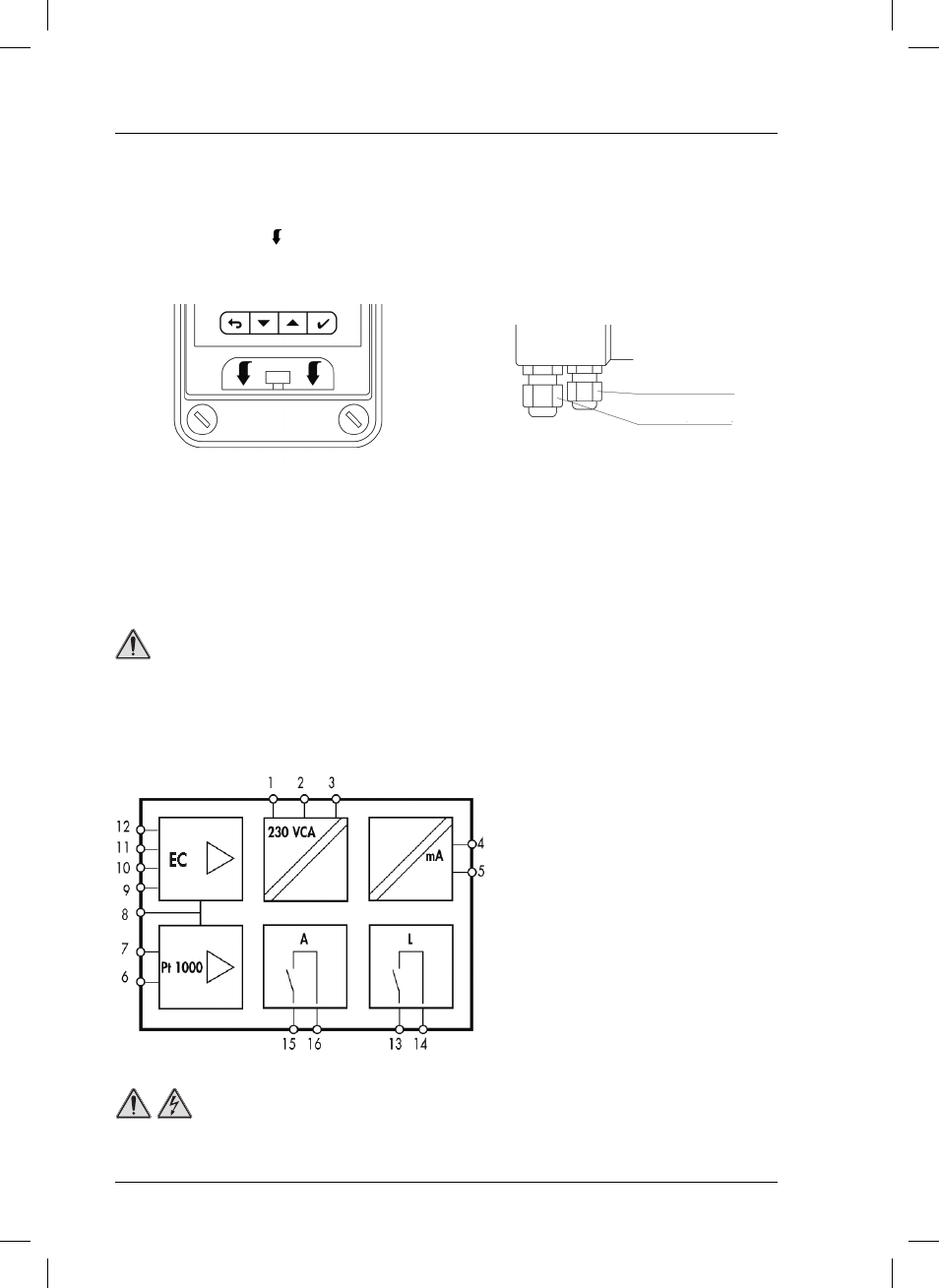

Blockschaltbilder
1, 2 Versorgung mit 230 oder 24 VAC
±10 %
(115 VAC auf Anfrage)
3 Erdung,
siehe Wichtige Hinweise auf S. 9.
4, 5 Stromausgang 4–20 mA (CE)
6, 7 Eingang für Temperaturfühler
8 Abschirmung des Zellenkabels
9...12 Eingang für 2-polige Messzelle
13, 14 Kontakt des Grenzwertrelais
15, 16 Kontakt des Alarmrelais
GEFAHR
Beim Herstellen elektrischer Anschlüsse muss das Gerät vom Stromnetz getrennt sein.
3.1.2. Anschlüsse
Beim Anschließen des Geräts sind alle Sicherheitsempfehlungen in dieser Bedienungsanleitung zu beach-
ten. Das Kapitel „Sicherheitshinweise“ auf Seite 5 der vorliegenden Bedienungsanleitung sollte unbedingt
durchgelesen werden.
Details
Zum Öffnen der transparenten Frontklappe drücken
Sie mit zwei Fingern auf den in der Abbildung ge-
kennzeichneten Bereich ( ). Verschraubungen
Unten am Gerät befinden sich 5 Stopfbüchsen,
2 PG 7 und 3 PG 9.
PG 9 (3 Stk)
PG 7 (2 Stk)
GEFAHR
Die Klemmleiste für den Netzanschluss ist durch ein Gehäuse geschützt. Dieses darf nur für die
Montage- und Installationsarbeiten durch qualifiziertes Fachpersonal entfernt werden.
