3. Instalación
3.2. si628 C (panel)
PELIGRO
Las tareas descritas en esta sección del manual del usuario sólo deben ser realizadas por personal cualificado.
3.2.1. Montaje
Para la instalación del si628 C en panel se requiere un taladro previo según el esquema.
Una vez colocado el instrumento en el panel es necesario fijarlo utilizando las dos grapas indicadas en
la figura.

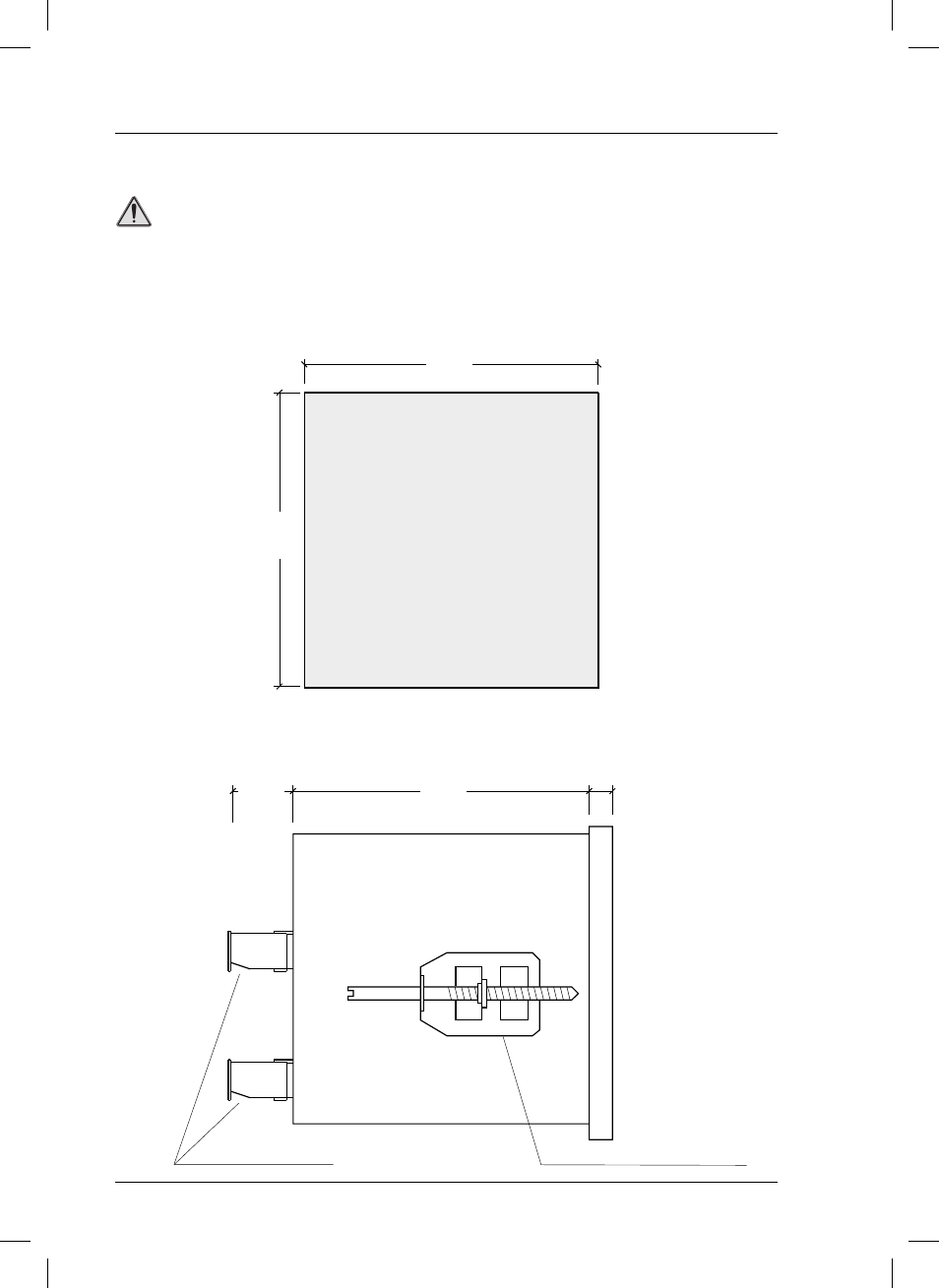

Regletas instaladas Grapa para fijación a panel Vista lateral
92 mm
3.7 in
92 mm 3.7 in
80 mm
3.1 in
21 mm
0.8 in
7 mm
0.3 in
Panel
Taladro
