Connexions Fonction
In2 Pour l'étalonnage à distance
In4 à In7 Supprimer la mesure du canal (canal 4 - 1)
Iout0 Utilisé pour les signaux de mesure de courant
Iout1 à Iout7 Peuvent être rattachées librement à différents paramètres comme les mesures, la
température – se reporter au chapitre intitulé
Sorties mA à la page 85 pour plus de détails
Une fois terminé, refermez le boîtier du contrôleur local (nº 11 sur la Figure 1 à la page 73) et fixez-le
avec les 6 vis.
Installation des tuyaux d'échantillon
Raccordement de l'échantillon
Utilisez des tubes neufs pour les raccordements de l’installation.
• Ø extérieur : 6 mm exactement (ou ¼'')
• Matériau : polyéthylène ou PTFE ou FEP
• Débit : 6 à 9 l/heure
• Pression : de 0,2 à 6 bar (8 à 100 psig)
• Acidité échantillon : L’acidité de l’échantillon ne doit pas être supérieure à 300 ppm de CaCO
3
• Température : 5 à 45°C
À ce point de l'installation, assurez-vous que la vanne d'écoulement est fermée. Raccordez les
tuyaux en les insérant dans les raccords rapides se trouvant sur le fond de l'analyseur sous le bloc
d'échantillonnage (nº 14 sur la
Figure 1 à la page 73). Assurez-vous que la ligne d’échantillon est
correctement rincée avant tout raccordement pour éviter l’injection de particules dans le système
hydraulique du Si une matière particulaire est présente dans l’échantillon, un pré-filtrage est
nécessaire. Un filtre doit être inséré sur la ligne d’échantillon. Il est disponible en option. Branchez
une entrée et une sortie par canal.
Connexion du tube de vidange
La sortie de vidange est située au bas de l'analyseur. Un tuyau de 12 x 17 mm est fourni avec
l'analyseur et doit être raccordé d'une part à la sortie de vidange et d'autre part à une vidange pour
l'évacuation de l'échantillon.

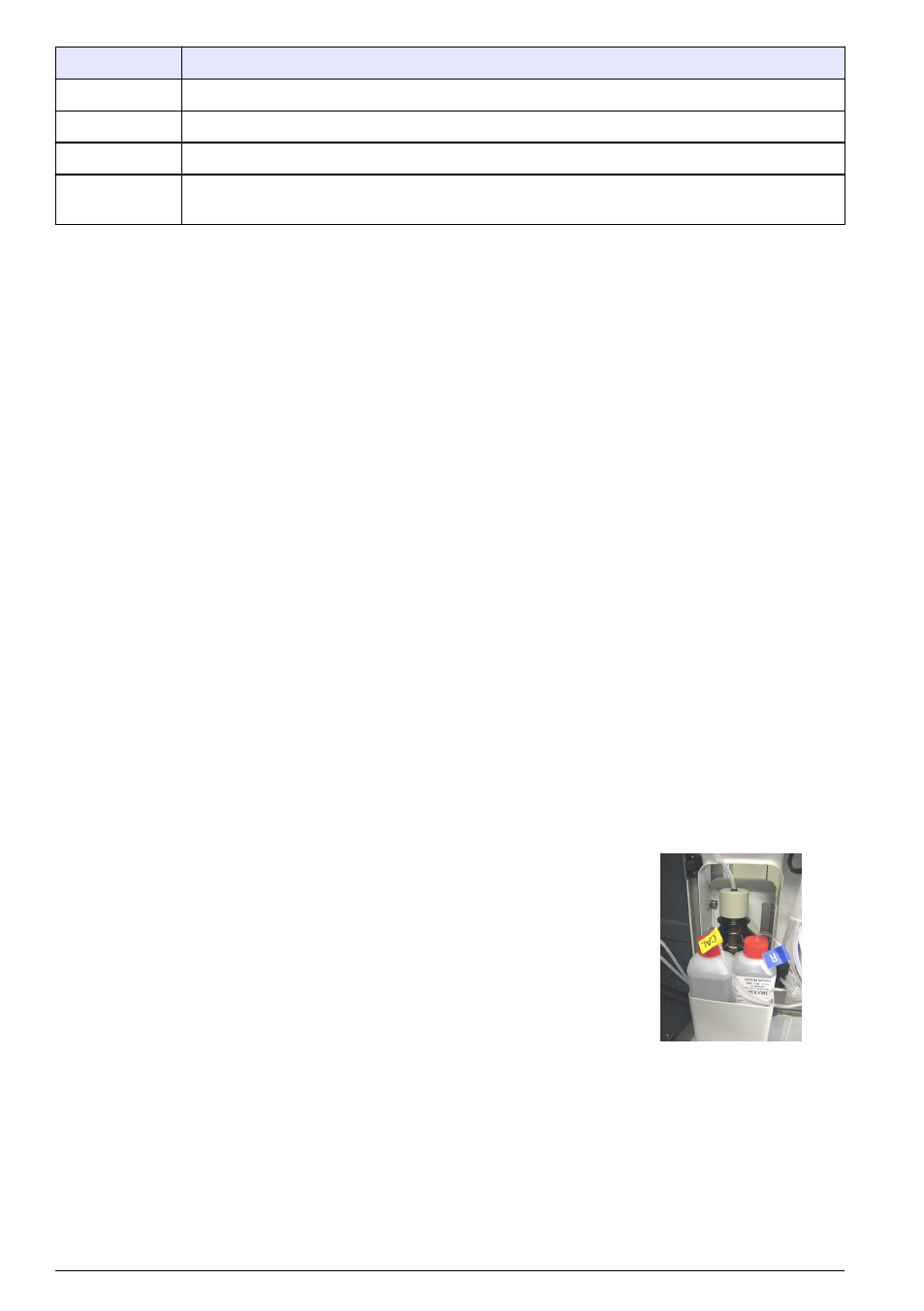

Installation des réactifs
Les bouteilles sont installées dans le porte-bouteille (nº 10 sur la Figure 1
à la page 73).
1. Préparez les réactifs.
2. Installez et branchez la solution de conditionnement (diisopropylamine).
3. Installez et branchez la solution de réactivation (étiquette R bleue).
4. Si vous avez cette option, installez et raccordez la solution d'étalonnage
automatique (étiquette CAL jaune).
Installation de l'agitateur magnétique
1. Sur la façade du panneau, retirez le sac plastique du récipient de trop-plein (n° 5 sur la Figure 1
à la page 73).
2. Retirez l’agitateur magnétique du sac et installez-le dans le récipient de trop-plein.
