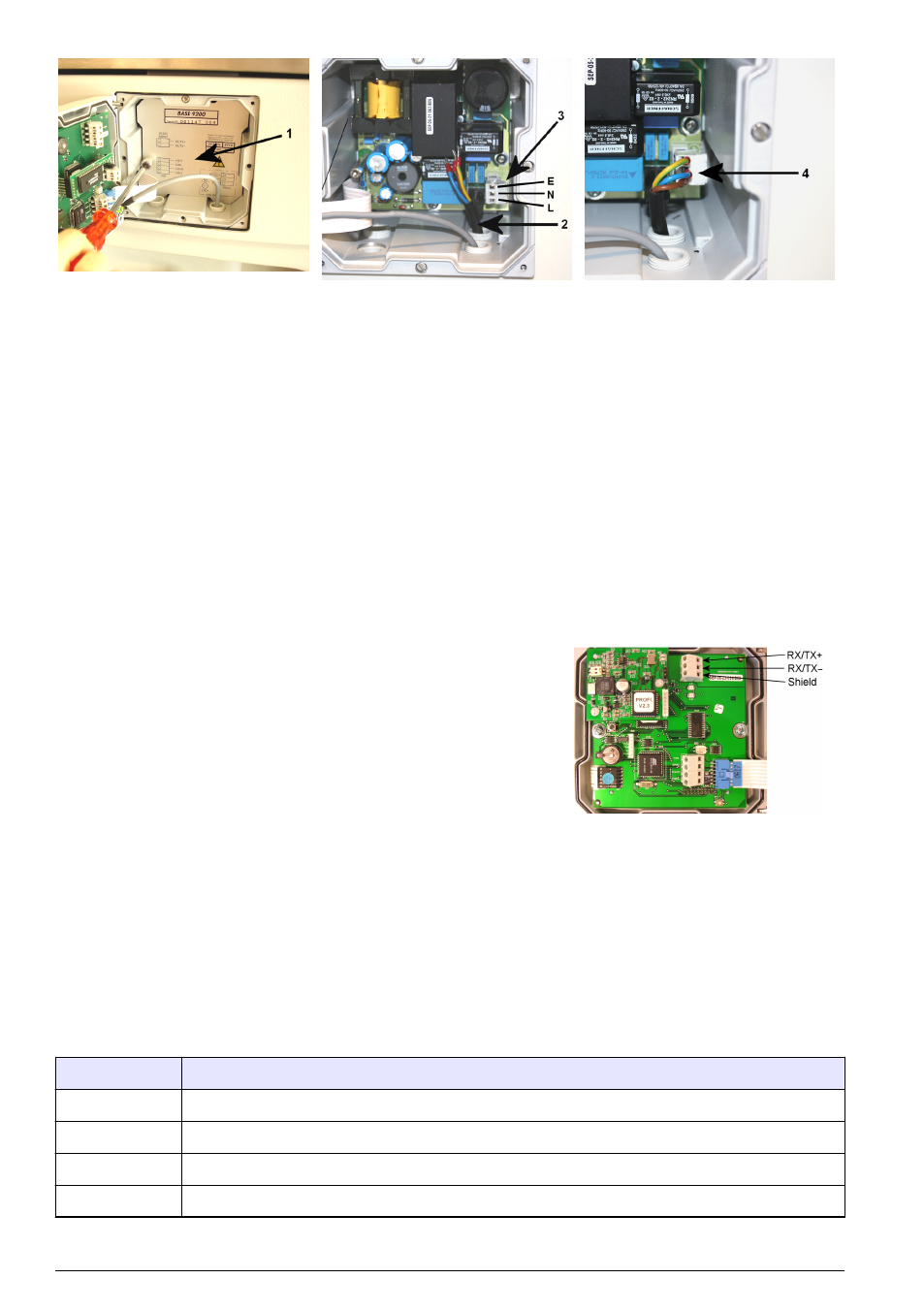

4. Svitare il dado del pressacavo, quindi fare passare il cavo di alimentazione attraverso il dado e il
pressacavo per raggiungere il trasmettitore (N. 2). Avvitare il dado del pressacavo per bloccare il
cavo di alimentazione.
5. Aprire lo sportello anteriore del trasmettitore svitando le quattro viti di fissaggio.
6. Aprire lo sportello verso sinistra, facendolo ruotare sui suoi cardini, per scoprire l'interno del
trasmettitore.
7. Rimuovere la piastra di schermatura metallica (N. 1) che protegge la scheda principale.
8. Rimuovere il connettore di alimentazione (N. 3) e verificare il punto di collegamento del filo di
terra, neutro e sotto tensione (E, N, L).
9. Collegare i cavi di alimentazione elettrica al connettore.
10. Riposizionare il connettore (N. 4).
11. Riposizionare la piastra di schermatura metallica, di fronte al cavo di alimentazione appena
installato.
Collegamento del cavo di comunicazione esterna
1. Fare scorrere il cavo di comunicazione attraverso il pressacavo
esterno che si trova sul lato inferiore dell'armadietto, fino a
raggiungere l'analizzatore.
2. Infilare il cavo nell'ultimo pressacavo a destra sul lato inferiore del
trasmettitore, in modo che compaia all'interno del trasmettitore
attraverso il pressacavo anteriore sinistro.
3. Collegare il cavo di comunicazione come indicato. Il collegamento
sulla scheda CPU è identico per entrambe le opzioni
JBUS/MODBUS e PROFIBUS.
4. Chiudere lo sportello del trasmettitore e bloccarlo in posizione con
4 viti.
5. Riportare l'alloggiamento del controller locale alla posizione
originale e bloccarlo con 2 viti di fissaggio.
Collegamento degli ingressi e delle uscite
Prima di utilizzare i pressacavi, forarli con un cacciavite. Per garantire una buona tenuta, il diametro
esterno dei cavi deve essere compreso tra 5 e 7 mm. Le sigle e i simboli riportati nella colonna
connessioni della seguente tabella sono gli stessi stampati sulla scheda I/O in corrispondenza di ogni
collegamento disponibile.
Collegamenti Funzione
Da Re1 a Re6 Relè utente - vedere Allarmi a pagina 61 per ulteriori informazioni sui relè
Re7 Allarme di avvertimento
Re8 Allarme di sistema
In2 Per la calibrazione remota
