39
montage
6.2.3. Dimensions des réseaux de brides pour AirLINE Quick
Paroi intérieure de l‘armoire électrique
Encombrement cadre de raidissement côté externe
G
N4
N3
N2
N1
M
uniquement pour O= 6 et O = 10
Ø 5.3 ± 0.2
59
±
0.3
73
±
0.3
(96)
R 6.5
t>=1.5
>=8

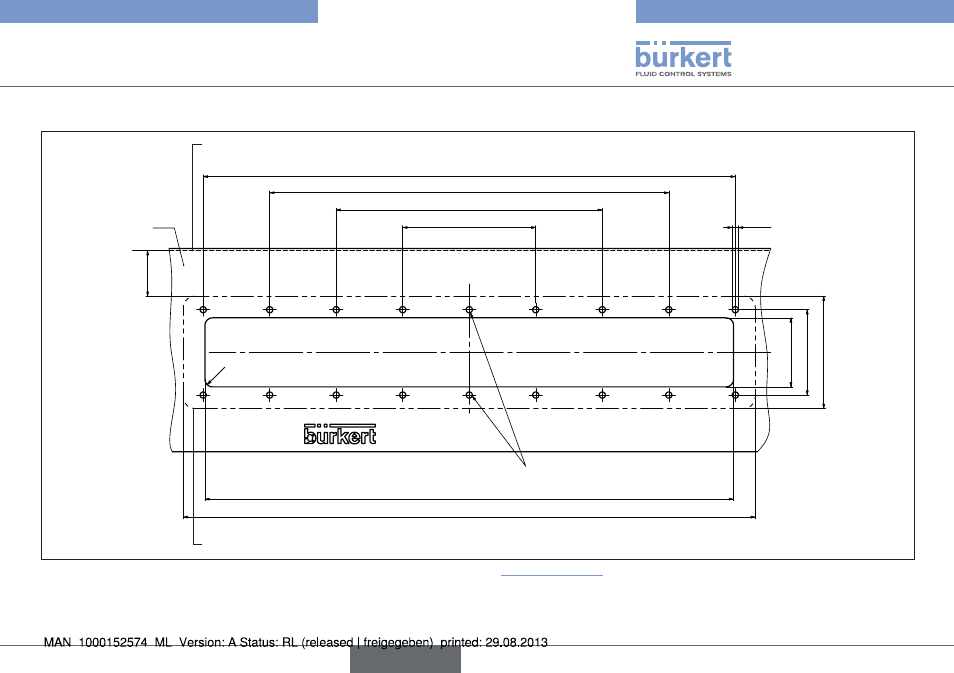

Fig. 7 : Dimensions des réseaux de brides pour AirLINE Quick – dimensions voir « Tab. 1 », page 40
Type 8644
français
