Type 8631
Informations pour le montage - Régler la limitation de course
Supplement 1001/00_EU-ML_00805804 / Original DE
Régler la limitation de course -
pour les tailles d‘actionneur de 175 et 225 mm
en association avec un indicateur électrique de position
type 8631
Veuillez observer les remarques des instructions de service respectives des appareils.
Procédure à suivre :
Desserrer la vis sans tête pos. 1 et retirer la tête de commande pos. 2.
→
A l‘aide d‘un tournevis à empreinte cruciforme, dévisser les pos. 3 et 4 de la partie inférieure pos. 8.
→
Desserrer le contre-écrou pos. 6.
→
RemaRque !
Une distance trop importante entre la broche et le contre-écrou peut entraîner la destruction de
l'appareil lors du remplacement de la membrane !
La distance entre les surfaces planes de la broche et le contre-écrou doit être de 24 mm au maximum. •
Limiter la course maximale par vissage de la broche pos. 5 à l‘aide d‘une clй а six pans creux de 8.
→
Après réglage de la course, serrer le contre-écrou pos. 6 et fixer ainsi la broche pos. 5.
→
Visser la partie supérieure de la broche de commande pos. 3 et 4.
→
Mettre la tête de commande pos. 2 en place, la fixer dans la position souhaitée avec la vis sans tête pos. 1 et
→
régler les deux fins de course (par ex. pos. 9).
3
4
5
8
1
9
2
6
7
24

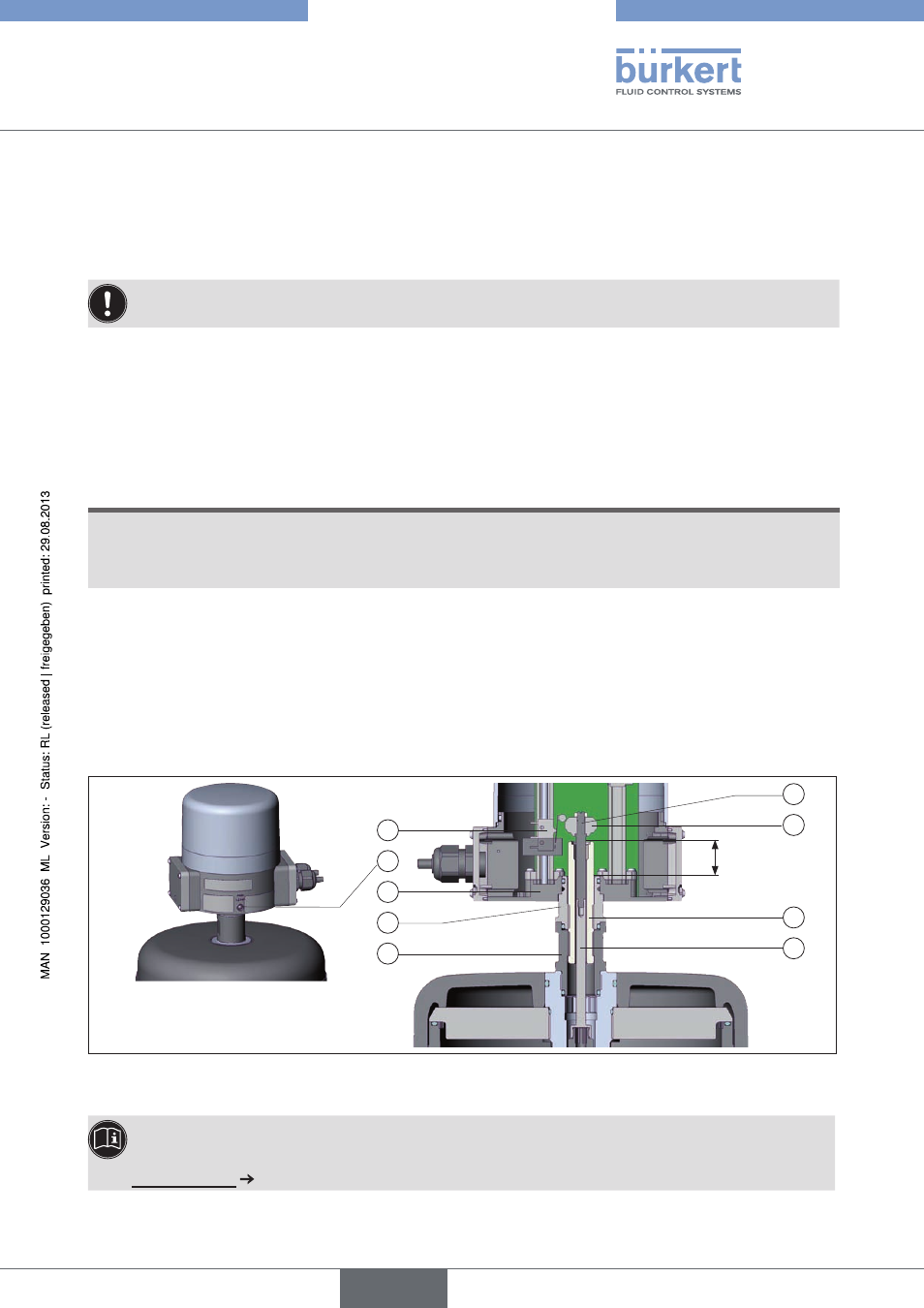

Régler la limitation de course Fig. 1 :
Vous trouverez les instructions de service et les fiches techniques concernant l'appareil respectif sur Internet
sous :
www.buerkert.fr Fiches Techniques
