20
6 monTage
6.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
6.2 Vor dem einbau
Einbaulage: beliebig, vorzugsweise Antrieb oben.
Vorgehensweise:
→
Rohrleitungen von eventuellen Verschmutzungen säubern.
→
Vor dem Ventileingang einen Schmutzfilter einbauen ( ≤ 400 µm).

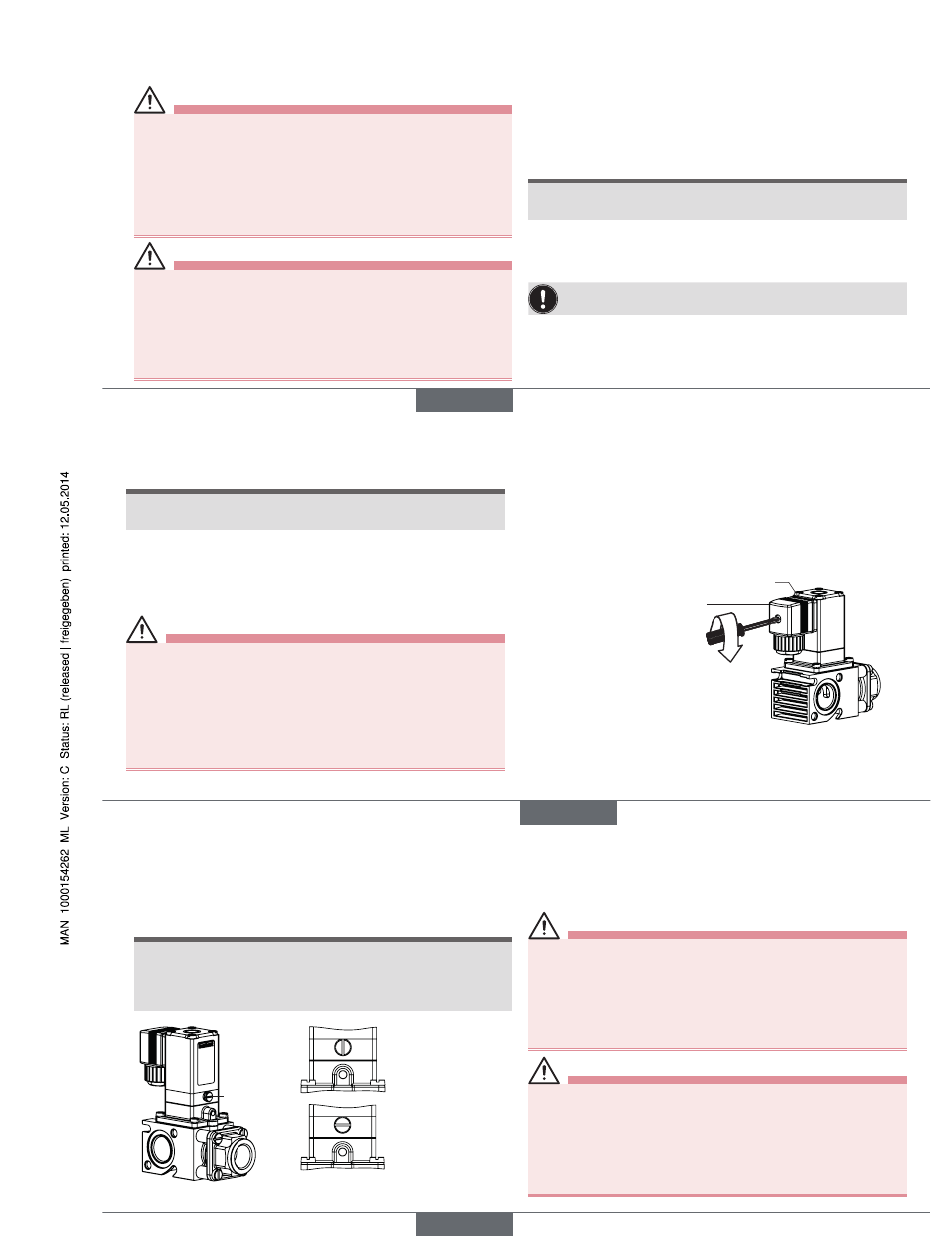

6.3 einbau
hinWeis!
Vorsicht Bruchgefahr!
• Spule nicht als Hebelarm benutzen.
→
Das Gerät mit geeignetem Werkzeug am Gehäuse festhalten und
in die Rohrleitung einschrauben (maximal zulässiges Drehmoment
für Leitungsanschluss 40 Nm).
Ventilgehäuse darf nicht verspannt eingebaut werden.
Dichtmaterial darf nicht in das Gerät gelangen.
→
Funktion des Ventils beachten (siehe Angaben auf dem Typschild).
deutsch
21
Geräte mit Lötanschluss:
hinWeis!
Gefahr durch Überhitzung!
• Lötanschlüsse während des Lötvorgangs vom Ventil trennen.
6.4 elektrischer anschluss der
gerätesteckdose
WarnunG!
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
Bei nicht angeschlossenem Schutzleiter besteht die Gefahr des
Stromschlags!
▶ Schutzleiter immer anschließen und elektrischer Durchgang prüfen.
Vorgehensweise:
→
Gerätesteckdose (z.B. Typ 2508 oder andere geeignete Geräte-
steckdose) festschrauben, dabei maximales Drehmoment 1 Nm
beachten.
→
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang prüfen.
Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere
geeignete Gerätesteckdose nach
DIN EN 175301-803 Form A
Dichtung
max. 1 Nm
deutsch
22
6.5 handbetätigung ha15, optional
Zur manuellen Betätigung des Ventils muss der Drehknopf mit einem
Schraubendreher in senkrechte Stellung gedreht werden.
hinWeis!
Vorsicht!
• Drehknopf nicht überdrehen.
• Bei betätigtem Drehknopf kann das Ventil elektrisch nicht mehr
geschaltet werden.
Drehknopf
Handbetätigung
betätigt
Handbetätigung
nicht betätigt
7 warTung, FehlerBeheBung
7.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften!
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern.
▶ Die Sicherheitsbestimmungen für elektrische Geräte beachten.
WarnunG!
Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten!
▶ Die Wartung darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten.
deutsch
Typ 0287
