15
4.2 einsatzbedingungen
Umgebungstemperatur: max. +55 °C
Zulässige Mediumstemperatur und zulässige Medien in Abhängigkeit
vom Dichtwerkstoff:
Dicht-
werkstoff
Mediums-
temperatur
Zulässige Medien
FKM 0 ... +90 °C
Per-Lösungen, heiße Öle ohne Additive,
Diesel und Heizöl ohne Additive,
Waschlauge
EPDM -30 ... +90 °C
Öl- und fettfreie Flüssigkeiten, Kalt- und
Heißwasser
NBR 0 ... +80 °C Kalt- und Warmwasser, neutrale Gase
Betriebsdauer: Wenn auf dem Typschild nicht anders angegeben,
ist das Magnetsystem für Dauerbetrieb geeignet
Wichtiger Hinweis für die Funktionssicherheit bei Dauerbetrieb!
Bei langem Stillstand wird eine Betätigung von mindestens 1-2
Schaltungen pro Tag empfohlen.
Lebensdauer: Hohe Schaltfrequenz und hohe Drücke verringern
die Lebensdauer
4.3 Konformität
Das Magnetventil, Typ 0280 ist konform zu den EG-Richtlinien entspre-
chend der EG-Konformitätserklärung.
4.4 normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.

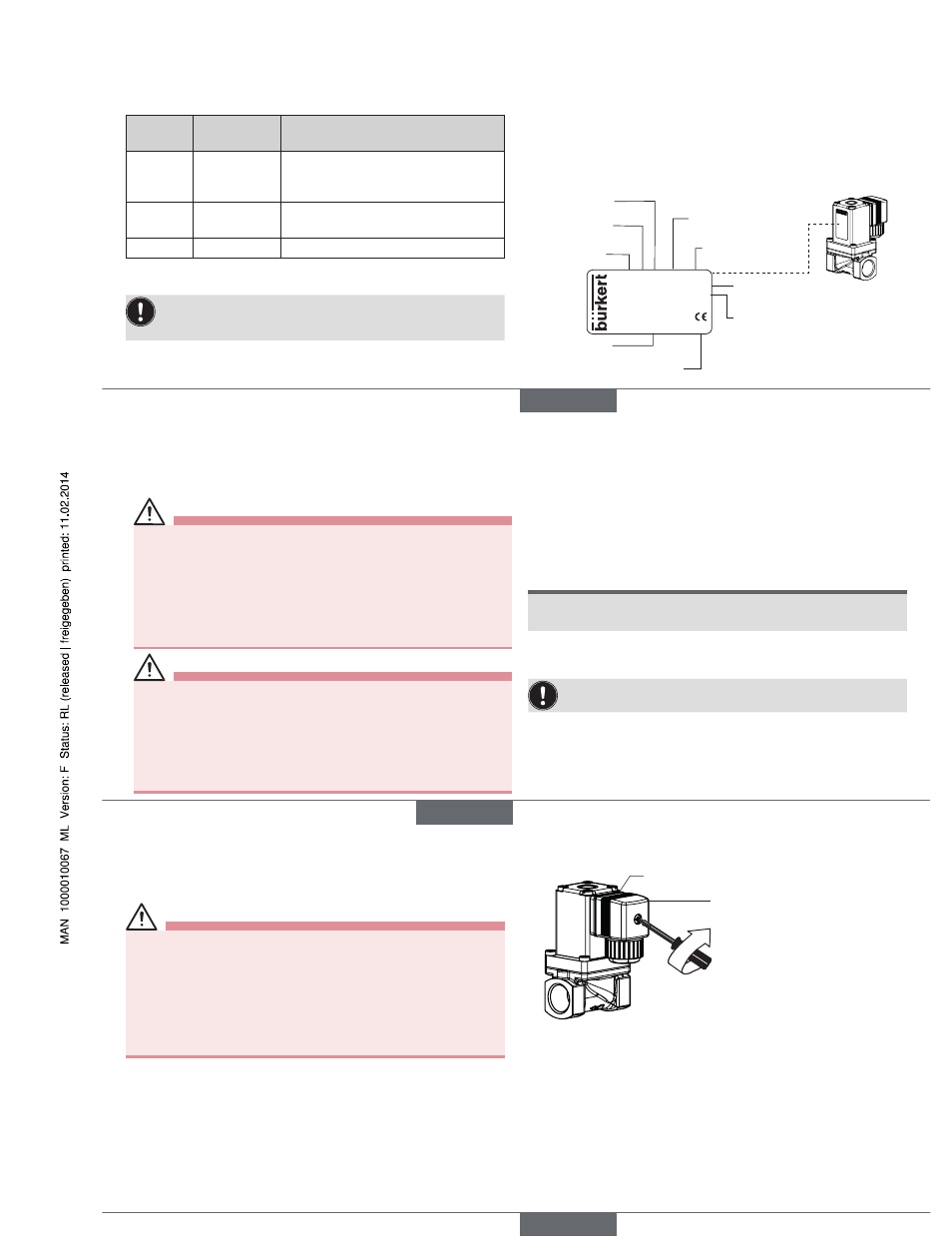

4.5 Typschild
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Anschlussart, Betriebsdruck
0280 A 8,0 NBR MS
Made in Germany
00041346 W17MG
220-230V 50-60 Hz 8W
G1/2 P N 0.2 - 1 6 bar
deutsch
16
5 monTage
5.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
5.2 Vor dem einbau
Einbaulage: beliebig, vorzugsweise Antrieb oben.
Vorgehensweise:
→
Rohrleitungen von eventuellen Verschmutzungen säubern.
→
Vor dem Ventileingang einen Schmutzfilter einbauen ( ≤ 400 µm).
5.3 einbau
hinWeis!
Vorsicht Bruchgefahr!
• Spule nicht als Hebelarm benutzen.
→
Das Gerät mit einem Gabelschlüssel am Gehäuse festhalten und in
die Rohrleitung einschrauben.
Ventilgehäuse darf nicht verspannt eingebaut werden.
Dichtmaterial darf nicht in das Gerät gelangen.
→
Durchflussrichtung beachten:
Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung
(keine Funktion in entgegengesetzter Durchflussrichtung).
deutsch
17
5.4 elektrischer anschluss der
gerätesteckdose
WarnunG!
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
Bei nicht angeschlossenem Schutzleiter besteht die Gefahr des
Stromschlags!
▶ Schutzleiter immer anschließen und elektrischer Durchgang prüfen.
Vorgehensweise:
→
Gerätesteckdose (zugelassene Typen siehe Datenblatt) fest-
schrauben, dabei maximalen Drehmoment 1 Nm beachten.
→
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang prüfen.
Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere
geeignete Gerätesteckdose nach
DIN EN 175301-803 Form A
Dichtung
max. 1 Nm
deutsch
Typ 0280
