Installation Instructions VCM
9
Installation du support VCM au kit de
montage LPK-1
1. Installez le support VCM (A) au kit de montage peu encombrant
LPK-1 (non inclus) en suivant les instructions incluses avec le kit
de montage LPK-1.
INSTALLATION DU PROJECTEUR
IMPORTANT ! : Le modèle VCM utilise des pattes de fixation
d'interface de série "HB" de Chief. (Voir le dessin Pièces.)
Installation de la patte de fixation d'interface
AVERTISSEMENT : UNE MAUVAISE INSTALLATION
PEUT PROVOQUER LA CHUTE DU PROJECTEUR ET
ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES
BLESSURES CORPORELLES GRAVES. NE PAS substituer le
matériel. Utilisez uniquement le matériel fourni par le fabricant.

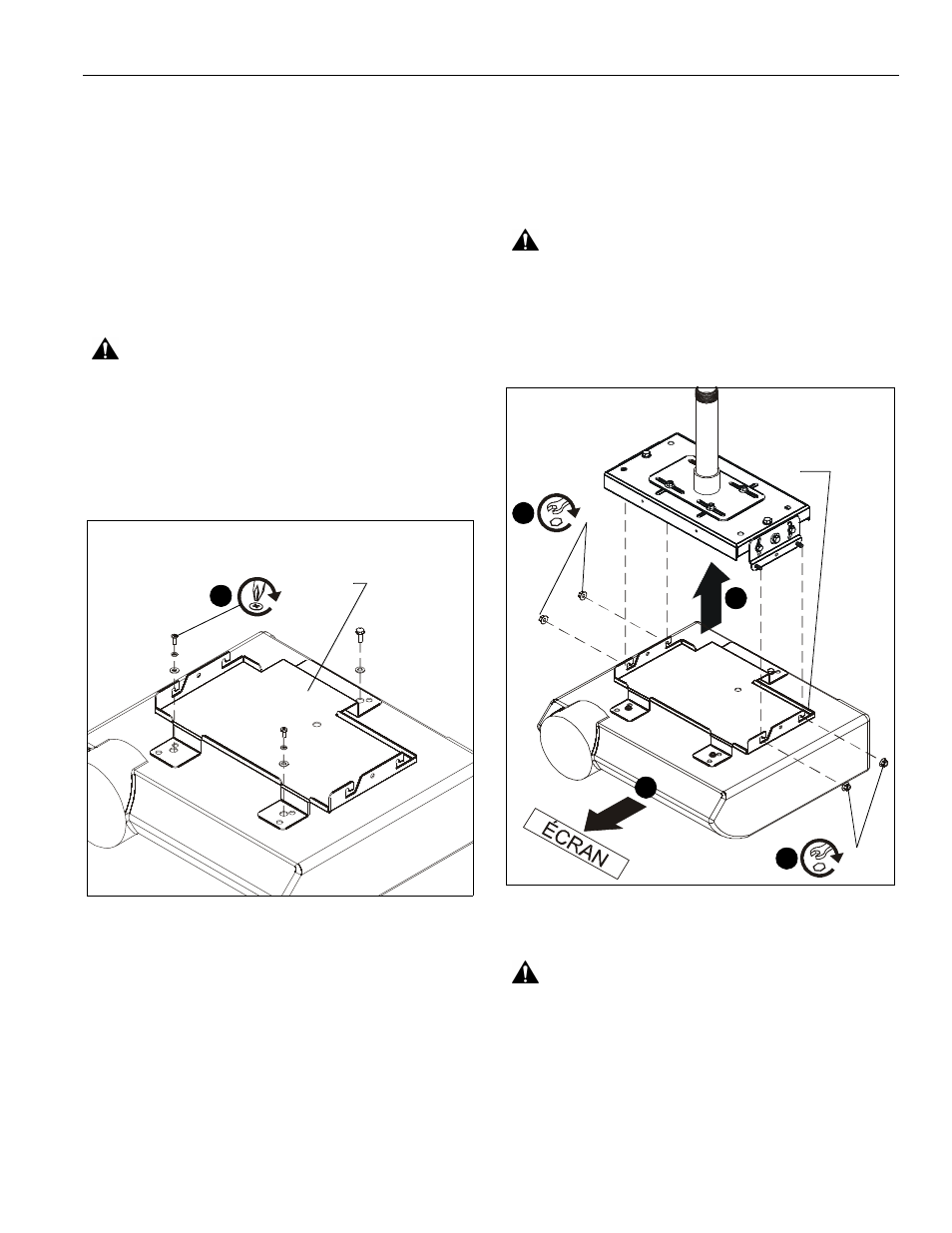

1. Fixez la patte de fixation au VCM en suivant les instructions
d'installation et en utilisant le matériel fourni avec la patte de
fixation. (Voir la Figure 2)
Figure 2
Installation du projecteur avec la patte de
fixation fournie
1. Orientez le projecteur avec la patte de fixation fournie
de manière à ce qu'il soit perpendiculaire à l'écran.
(Voir la Figure 3)
2. Soulevez le projecteur et fixez-le aux quatre montants
qui s'étendent du boîtier. (Voir la Figure 3)
AVERTISSEMENT : UNE MAUVAISE INSTALLATION
PEUT PROVOQUER UN LA CHUTE DU PROJECTEUR ET
ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES
BLESSURES CORPORELLES GRAVES ! Assurez-vous que le
boîtier du VCM est positionné dans les fentes du support HB !
3. Serrez les quatre écrous à embase 5/16". (Voir la Figure 3)
Figure 3
Réglages
AVERTISSEMENT : LE MATERIEL DE FIXATION NE
DOIT ÊTRE DESSERRÉ QUE SUFFISAMMENT POUR
PERMETTRE LES MOUVEMENTS NÉCESSAIRES.
Un desserrage excessif ou le retrait du matériel de fixation
peut entraîner des blessures corporelles graves ou
sérieusement endommager l'équipement !
1
(La patte de fixation
À titre d'exemple
d'interface varie en fonction
du modèle de projecteur)
3
2
1
x 2
3 x 2
À titre d'exemple
(La patte de fixation
d'interface varie en
fonction du modèle
de projecteur)
