CHIEF VCM Series - Manual (Page 14)

VCM Installation Instructions
14

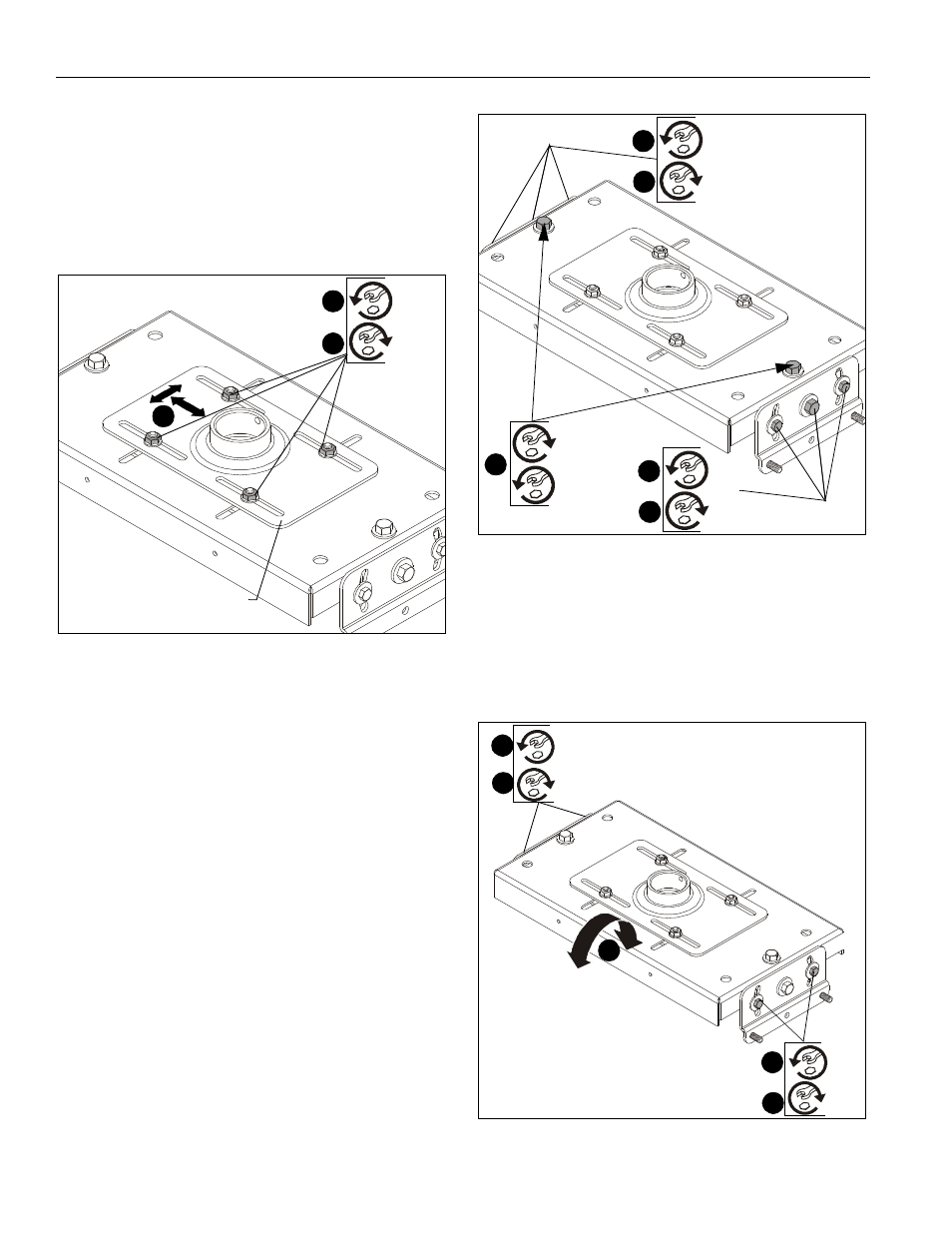

Horizontale Einstellungen (Siehe Abb. 4)
1. Lockern Sie die vier Muttern, die die obere, verschiebbare
Anschlussplatte auf der VCM-Halterung fixieren, entfernen
Sie sie jedoch NICHT.
2. Nun können Sie die VCM-Halterung in jede Richtung bis zu
38 mm (1-1/2") verschieben.
3. Ziehen Sie die (in Schritt 1) gelockerten Muttern auf der
oberen, verschiebbaren Anschlussplatte fest.
Abb. 4
Querneigungswinkel (horizontale Neigung) (Siehe Abb. 5)
4. Lockern Sie die drei Schrauben, die sich jeweils an den
beiden Enden der VCM-Halterung befinden.
5. Drehen Sie die Einstellschrauben (je eine an den beiden
Enden der Oberseite der VCM-Halterung) je nach Bedarf.
• Drehen Sie zum Anheben IM UHRZEIGERSINN.
• Drehen Sie zum Absenken GEGEN DEN
UHRZEIGERSINN.
6. Ziehen Sie die drei Schrauben, die sich jeweils an den
beiden Enden der VCM-Halterung befinden, fest an.
Abb. 5
Drehung um die Querachse (vertikale Anhebung)
(Siehe Abb. 6)
7. Lockern Sie die beiden äußeren Schrauben, die sich jeweils
an den beiden Enden der VCM-Halterung befinden.
8. Neigen Sie den Projektor in die gewünschte Richtung.
9. Ziehen Sie die beiden äußeren Schrauben, die sich jeweils
an den beiden Enden der VCM-Halterung befinden, fest an.
Abb. 6
2
1
3
x 4
Obere,
Anschlussplatte
(Anschlussplatte
und Projektor
nicht abgebildet)
verschiebbare
x 3
4
6
x 3
4
6
5 x 2
ANHEBEN
ABSENKEN
(Anschlussplatte
und Projektor nicht
abgebildet)
x 2
7
9
8
x 2
7
9
(Anschlussplatte
und Projektor nicht
abgebildet)
