VCM Installation Instructions
12

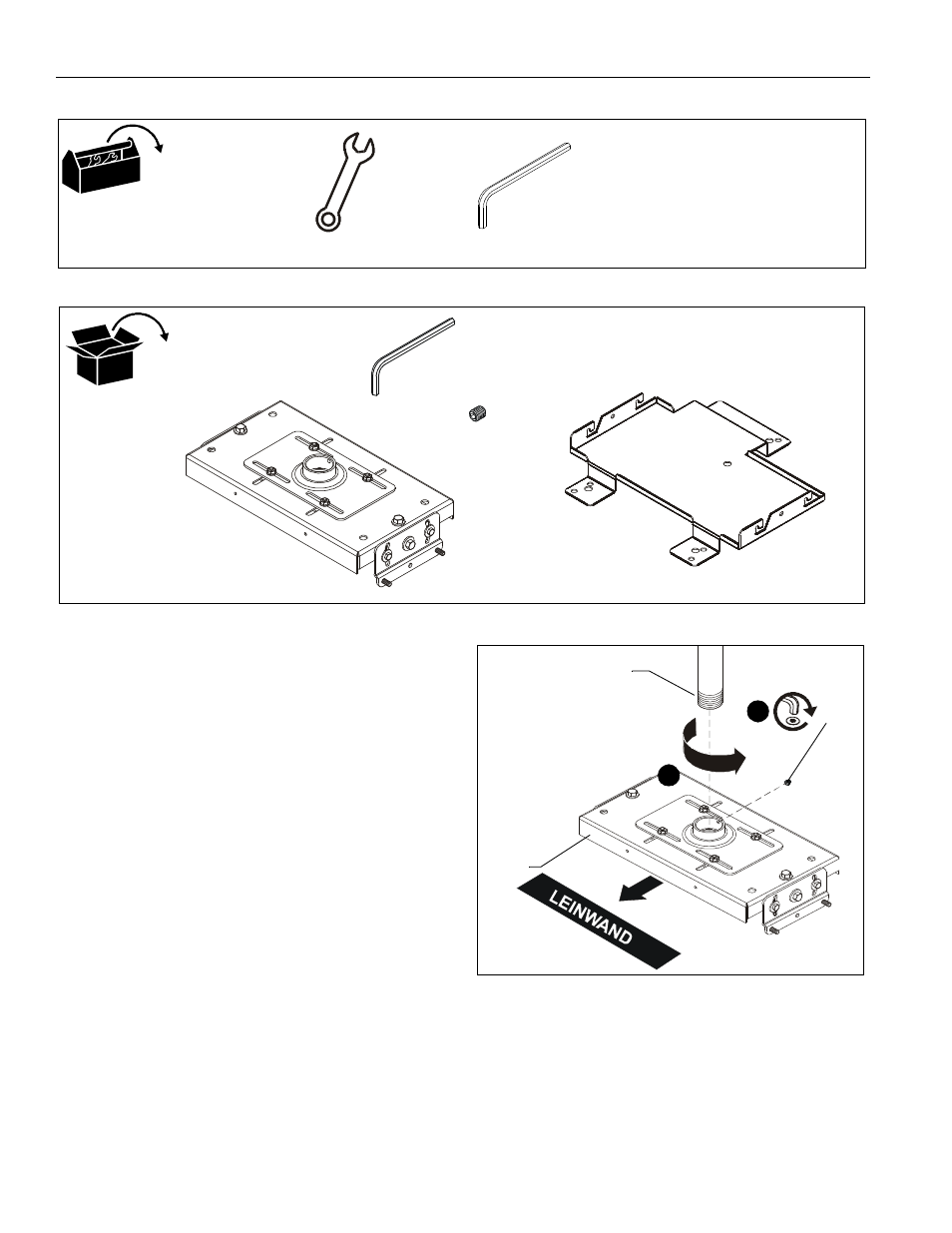

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG
TEILE
12,7 mm (1/2")
4,0 mm (5/32")
(mitgeliefert)
14,3 mm (9/16")
B (1)
5/32"
C (1)
5/16-18 x 3/8"
A (1)
[VCM]
D (1)
[HB-Anschlussplatte]
(NUR EIN BEISPIEL - Anschlussplatte
je nach Projektormodell verschieden)
MONTAGE
Die VCM-Halterung eignet sich zur Montage an:
• eine Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde
gemäß ANSI/ASME B1.20.1 (Schedule 40, 0,154"
Mindestwandstärke aus Aluminium - ASTM B221) oder
• ein UL-konformes Chief LPK-1-Befestigungsset mit
flachem Profil.
HINWEIS: Fahren Sie je nach Bedarf bei Abschnitt Montage
einer VCM-Halterung an eine NPT-Ausziehsäule
oder Montage einer VCM-Halterung an ein
LPK-1-Befestigungsset fort.
Montage einer VCM-Halterung an eine
NPT-Ausziehsäule
WICHTIG! Diese Montageanleitungen gehen davon aus, dass
ein Rohr mit 1-1/2"-NPT- oder NPSM-Gewinde (Schedule 40,
0,154" Mindestwandstärke aus Aluminium - ASTM B221) (nicht
mitgeliefert) ordnungsgemäß montiert und fixiert worden ist.
1. Schrauben Sie die VCM-Halterung (A) fest an das vorhandene
1-1/2"-NPT-Rohr, wobei mindestens vier Gewindegänge
eingeschraubt werden müssen. (Siehe Abb. 1)
HINWEIS: Stellen Sie sicher, dass die lange Kante der
VCM-Halterung parallel zur Leinwand verläuft.
(Siehe Abb. 1)
2. Schrauben Sie die 5/16-18 x 3/8"-Feststellschraube (C) in
den Gewindekragen der VCM-Halterung, um Bewegungen
der VCM zu verhindern. (Siehe Abb. 1)
Abb. 1
3. Fahren Sie beim Abschnitt Montage des Projektors fort.
2
NPT
Rohr
(C) x 1
(A)
1
