VCM Installation Instructions
8

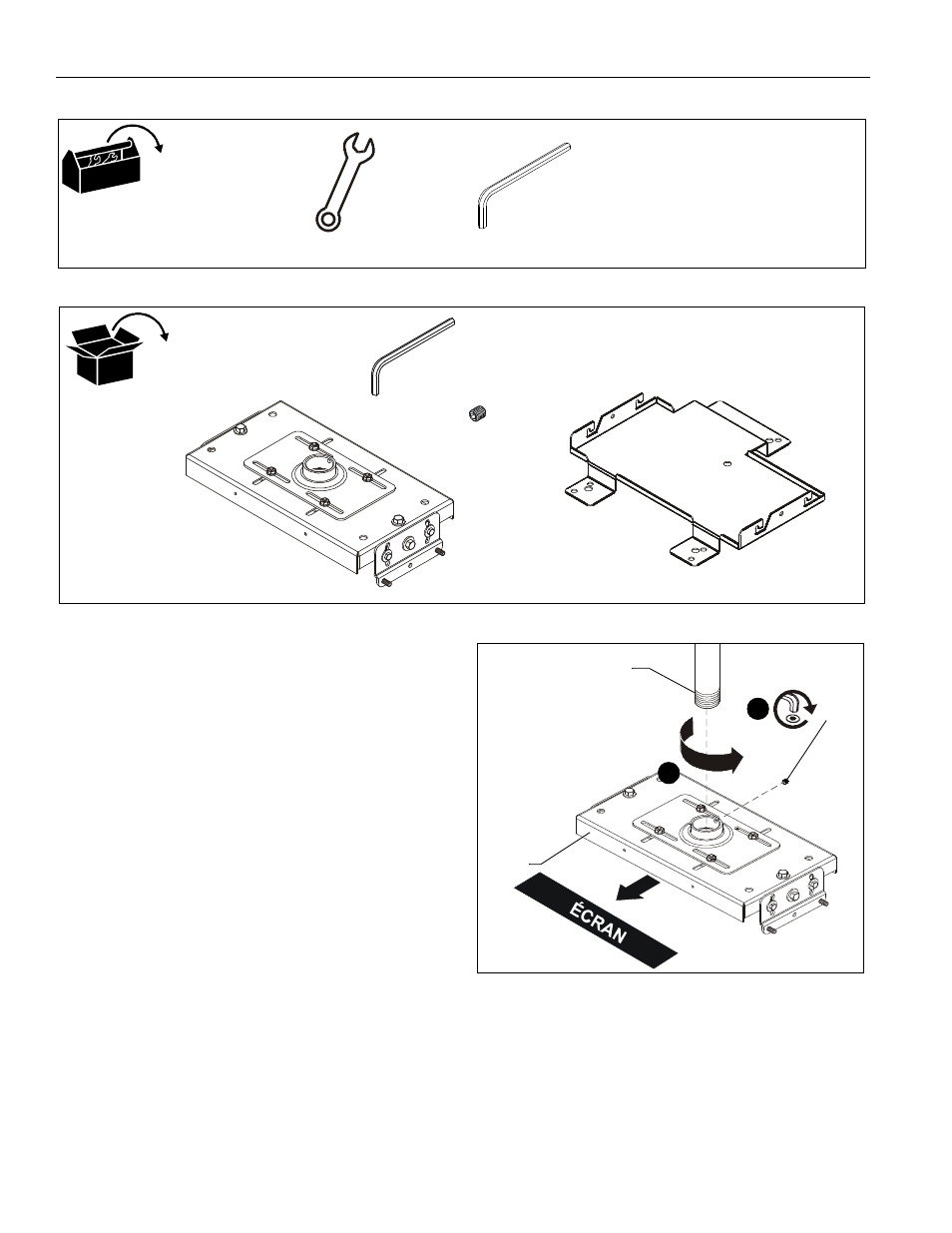

OUTILS NÉCESSAIRES À L'INSTALLATION
PIÈCES
12,7 mm (1/2")
4,0 mm (5/32")
( inclus )
14,3 mm (9/16")
B (1)
5/32"
C (1)
5/16-18 x 3/8"
A (1)
[VCM]
D (1)
[Patte de fixation d'interface HB]
(
varie en fonction du modèle de projecteur)
À TITRE D'EXEMPLE – La patte de fixation
INSTALLATION
Le support VCM est conçu pour être fixé à :
• une colonne d'extension filetée NPT ou NPSM 1-1/2"
codée suivant le standard ANSI/ASME B1.20.1
(aluminium série 40 d'une épaisseur minimale de
0,154" – ASTM B221) ; ou
• un kit de montage peu encombrant Chief LPK-1
homologué UL
REMARQUE : Passez à la section Installation du support
VCM à la colonne d'extension NPT ou à la
section Installation du support VCM au kit de
montage LPK-1, selon le cas.
Installation du support VCM à la colonne
d'extension NPT
IMPORTANT ! : Ces instructions d'installation supposent qu'un
tuyau NPT ou NPSM de 1-1/2" (aluminium série 40 d'une
épaisseur minimale de 0,154" – ASTM B221) (non inclus) a été
correctement installé et est en place.
1. Enfilez le support VCM (A) sur le tuyau NPT de 1-1/2" en
serrant bien avec un minimum de quatre filets engagés.
(Voir la Figure 1)
REMARQUE : Assurez-vous que le bord long du support VCM
est parallèle à l'écran. (Voir la Figure 1)
2. Serrez la vis de calage 5/16-18 x 3/8" (C) dans le collier
fileté de montage du VCM pour empêcher le VCM de
bouger. (Voir la Figure 1)
Figure 1
3. Passez à la section Installation du projecteur.
2
Tuyau
NPT
(C) x 1
(A)
1
