ScHema PNeumatico Gt
ScHema PNeumatiQue Gt

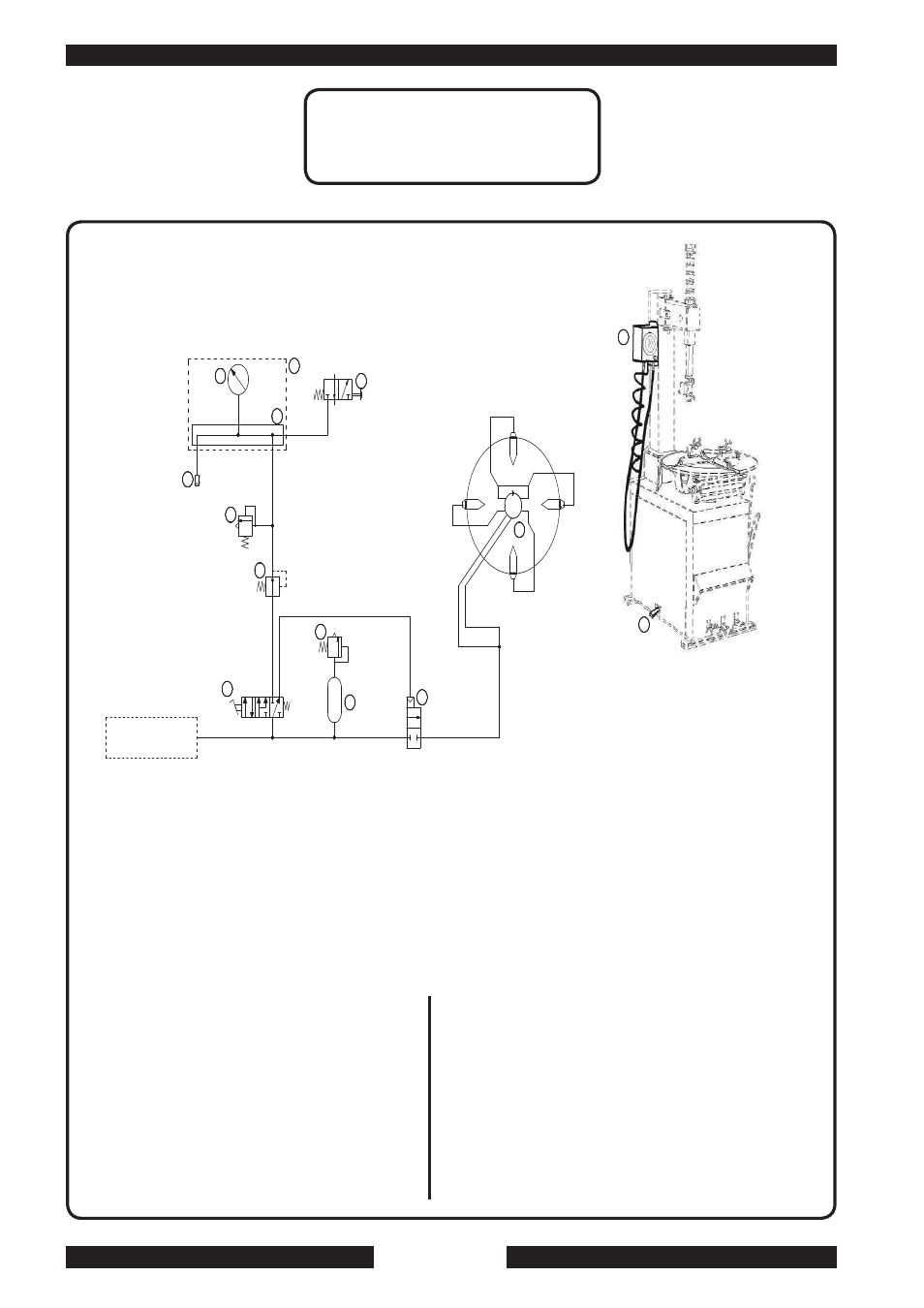

Gt PNeumatic SYStem DiaGRam
DRucKLuFtPLaN Gt
3. Safety valve
4. Tank
5. Setting solenoid valve
6. GT pedal valve
7. Pressure regulator
8. Safety valve
9. Inflating head
10. Divider
11. Pressure gauge
12. Inflating unit
13. Deflating valve
14. Rotating union
3. Valvola di sicurezza
4. Serbatoio aria
5. Valvola di intallonamento
6. Valvola pedale GT
7. Regolatore di pressione
8. Valvola di sicurezza
9. Testina di gonfiaggio
10. Ripartitore
11. Manometro
12. Unità di gonfiaggio
13. Valvola di sgonfiaggio
14. Raccordo girevole
SCHEMA PNEUMATICO
SMONTAGOMME STANDARD
S
E
B
A
T
O
IO
1
8
lt
.
D. 14-12
D. 14-12
D
.
1
0
-8
D. 10-8
D. 10-8
D
.
1
0
-8
3
4
5
6
7
8
9
11
12
10
13
14
6
12
LEGENDA:
- 3 Valvola di sicurezza
- 4 Serbatoio aria
- 5 Valvola intallonamento
- 6 Valvola pedale GT
- 7 Regolatore di pressione
- 8 Valvola di sicurezza
- 9 Testina di gonfiaggio
- 10 Ripartitore
- 11 Manometro
- 12 Unità di gonfiaggio
- 13 Valvola di sgonfiaggio
- 14 Raccordo girevole
A B
P T
4 BAR
-Vmax3
3,5 BAR
-Vmax2
MAX 11 BAR
-Vmax1
