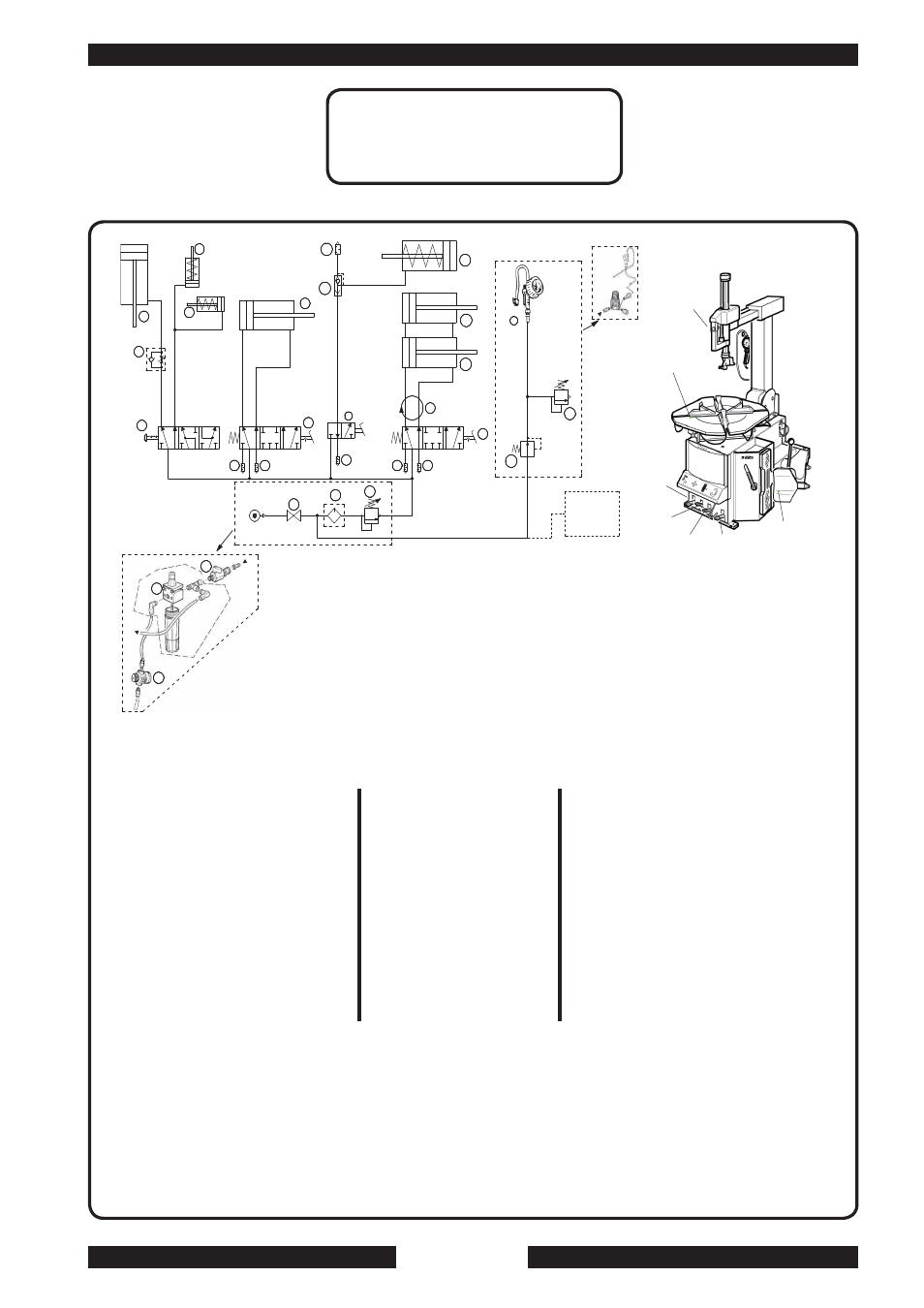

ScHema PNeumatico StND
ScHema PNeumatiQue StND
StND PNeumatic SYStem DiaGRam
DRucKLuFtPLaN StND
D
. 6
-
4
D
. 8
-
6
D
. 8
-
6
D
. 8
-
6
LEGENDA:
1. Pistoletta di gonfiaggio
2. Silenziatore 1/4"
3. Silenziatore 1/8"
4. Valvola di scarico rapido
5. Cilindro stallonatore
6. Cilindro autocentrante
7. Valvola stallonatore
8. Valvola autocentrante
9. Raccordo girevole
10. Lubrificatore 11. Regolatore di pressione
12. Rubinetto ingresso aria
13. Valvola di sicurezza
14. Valvola di sicurezza
15. Valvola ribaltamento palo
16. Cilindro ribaltamento palo
17. Valvola sbloc./bloc. palo
18. Cilindri sbloc./bloc. palo
19. Valvola blocc. braccio oper.
20. Cilindro so
1
2
4
3
5
6
7
8
9
14
12
11
13
3
AUTOCENTRANTE
STALLONATORE
COMANDO
STALLONATORE
COMANDO
AUTOCENTRANTE
COMANDO
ROTAZIONE
AUTOCENTRANTE
3
MIN 8 BAR
MAX 16 BAR
10
10
12
14
IN
A
A
6
GONFIATORE
GT
(A RICHIESTA)
3 3
15
16
18
17
18
COMANDO
PALO VERTICALE
BLOCC./SBLOCC
PALO
20
19
llevamento braccio operante
MAX 8 BAR
MAX 4 BAR
1. Inflating gauge
2. 1/4“ Silencer
3. 1/8” Silencer
4. Quick relief valve
5. Bead breaker cylinder
6. Turntable cylinder
7. Bead breaking valve
8. Turntable valve
9. Rotating union
10. Lubricator
11. Pressure regulator
12. Air intake cock
13. Safety valve
14. Pressure regulator
1. Aufpumppistole
2. Schalldämpfer 1/4“
3. Schalldämpfer 1/8”
4. Schnellablaßventil
5. Wulstabdrückzylinder
6. Zentriertischzylinder
7. Wulstabdrückerventil
8. Zentriertischventil
9. Drehanschluß
10. Schmierer
11. Druckregler
12. Lufteinlaß
13. Sicherheitsventil
14. Druckregler
1. Pistolet de gonflage
2. Silencieux 1/4”
3. Silencieux 1/8”
4. Vanne décharge rapide
5. Verin décolleur
6. Verin autocentreur
7. Soupape décolleur
8. Soupape autocentreur
9. Raccord pivotant
10. Huileur
11. Régulateur de pression
12. Robinet manuel
13. Soupape de sécurité
14. Régulateur de pression
