4. Anschlussplan TV8720 (Fortsetzung)
4
Sendermodul 12VDC Ausgang
Frontseite

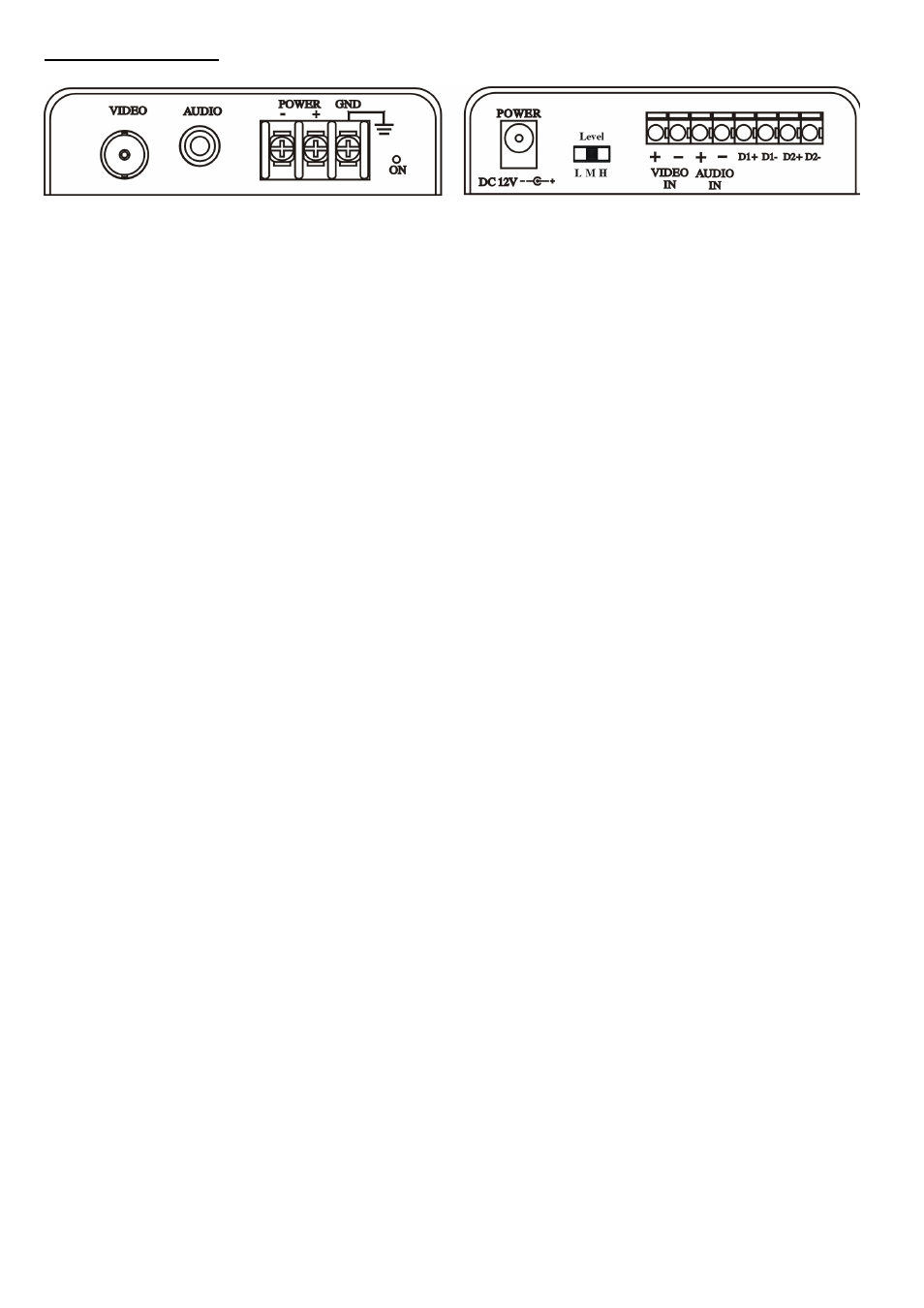

Anschlüsse am Sendermodul – Frontseite:
Video – Composite (FBAS)-Videoeingang
Audio – Audioeingang
Power – 12VDC Ausgang (z.B. für Ihre Kamera)
GND – Gehäusemasse
12VDC
Eingang
Audio IN Video IN
Sendermodul Level Video/Audio Datenausgang
Rückseite Farbsättigung Ausgang
Anschlüsse am Sendermodul – Rückseite:
Video IN – Klemmanschluss für Twisted-Pair-Übertragung
Audio IN – Klemmanschluss für Twisted-Pair-Übertragung
Power – 12VDC Eingang für Netzteil
D1+/D1- – Eingang für Alarmkontakt (NO)
D2+/D2- – Ausgang für Datenleitung (RS485)
LMH – Level für Farbsättigung
