4. Aansluitingsschema TV8720 (vervolg)
29

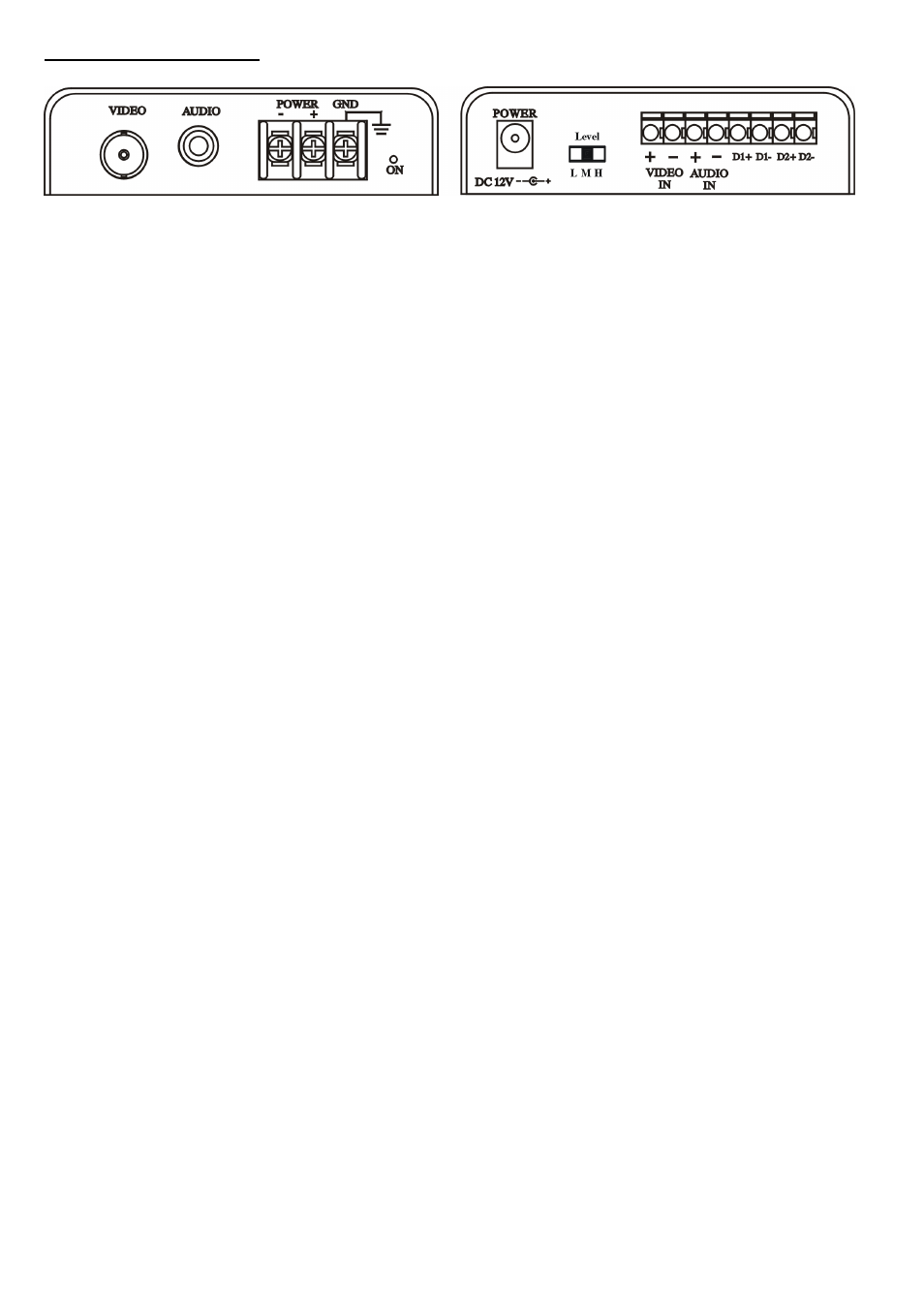

Zendermodule 12VDC uitgang
Voorkant
Aansluitingen op de zendermodule - voorkant:
Video – Composite (FBAS)-Video-ingang
Audio – Audio-ingang
Power – 12VDC uitgang (bv. voor uw camera)
GND – massa van het huis
12VDC
Eingang
Audio IN Video IN
Zendermodule Level Video/Audio Gegevensuitgang
Achterkant Kleurverzadiging Uitgang
Aansluitingen op de zendermodule - achterkant:
Video IN – klemaansluiting voor twisted-pair-overdracht
Audio IN – klemaansluiting voor twisted-pair-overdracht
Power – 12VDC ingang voor netadapter
D1+/D1- – ingang voor alarmcontact (NO)
D2+/D2- – uitgang voor datalijn (RS485)
LMH – Level voor kleurverzadiging
