4. Tilslutningsplan TV8720 (fortsat)

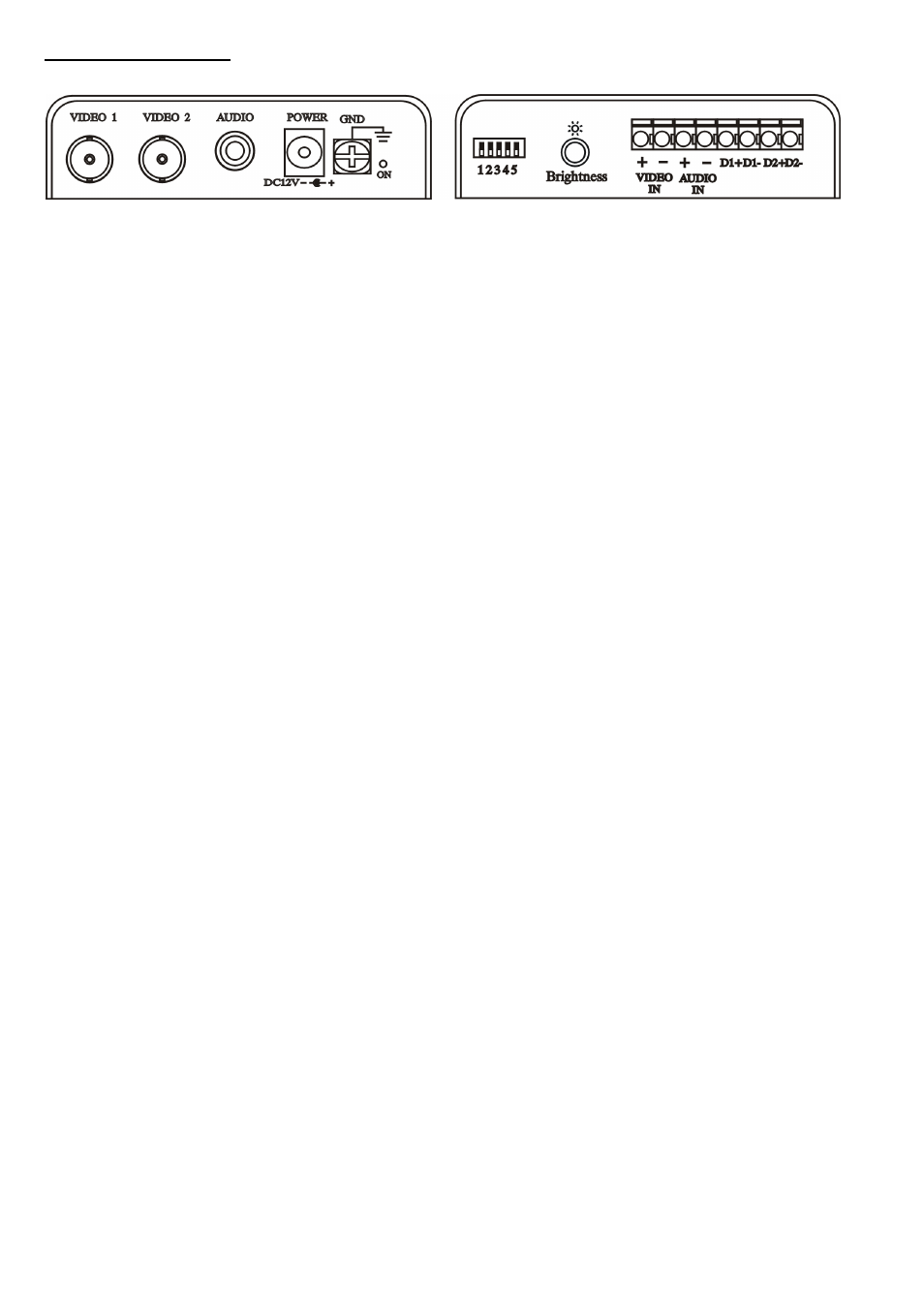

Modtagermodul forside Modtagermodul bagside
Tilslutninger på modtagermodul – Tilslutninger på modtagermodul –
forside: bagside:
Video 1 – Composite (FBAS)-Videoudgang 1 12345 – rækkeviddeindstilling
Video 2 – Composite (FBAS)-Videoudgang 2 Brightness – finindstilling
Audio – audioudgang Video IN – klemmetilslutning til Twisted-Pair-overførsel
Power – 12VDC indgang til netdel Audio IN – klemmetilslutning til Twisted-Pair-overførsel
GND – jordforbindelse (stel) D1+/D1- – udgang til alarmkontakt (NO)
D2+/D2- – indgang til dataledning (RS485)
Den maksimale afstand mellem et sender- og modtagermodul må (alt efter indstilling) ikke overskride 1.500 m. Sørg for, at De så vidt muligt
ikke udlægger forbindelsesledningen i nærheden af spændingsførende ledninger, da dette i sjældne tilfælde kan medføre interferenser (dårlig
billedkvalitet).
