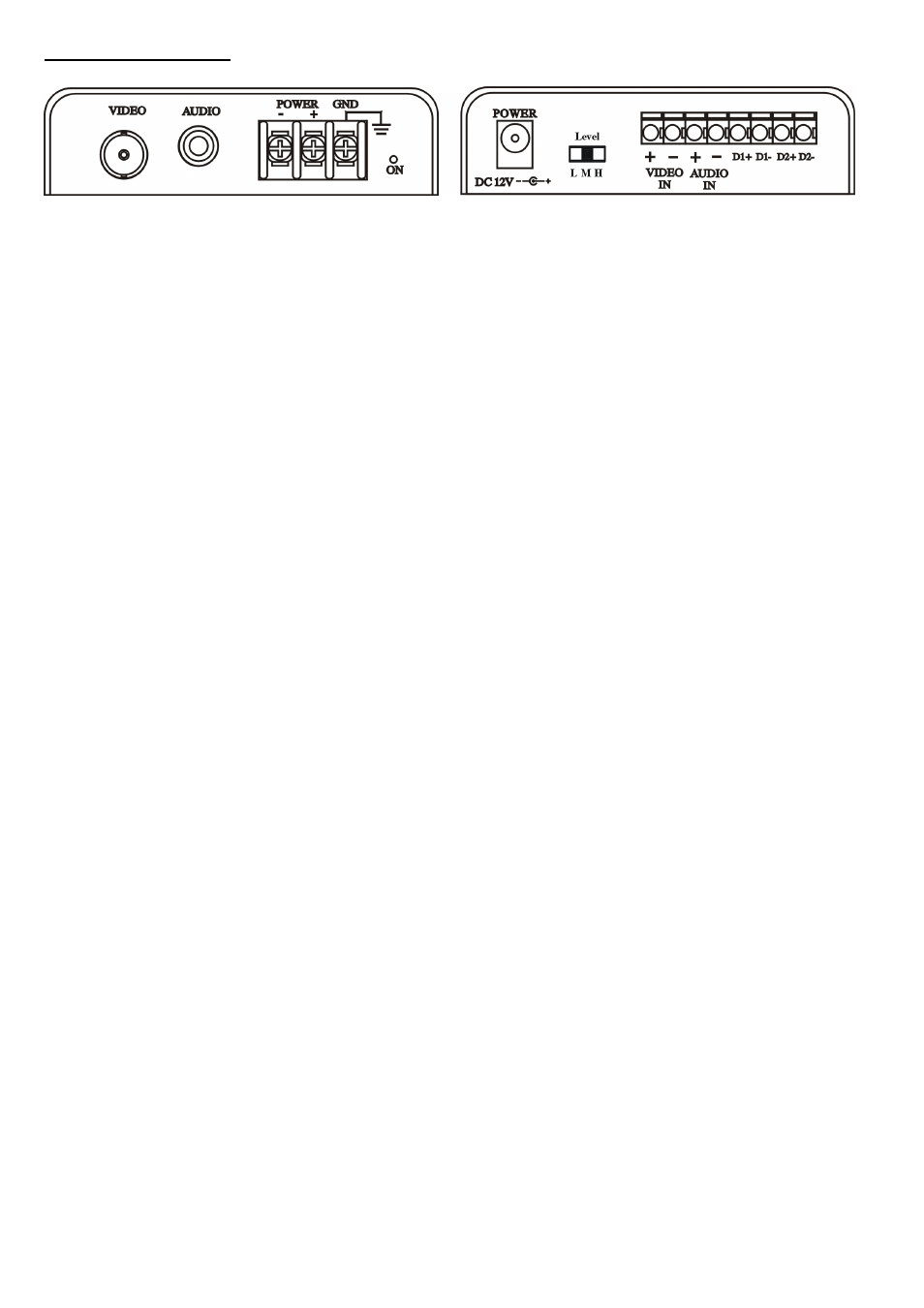

4. Tilslutningsplan TV8720 (fortsat)

Sendermodul

12VDC udgang

Forside

Tilslutninger på sendermodul – forside:

Video – Composite (FBAS)- videoindgang
Audio – audioindgang
Power – 12VDC udgang (f.eks. til Deres kamera)
GND – jordforbindelse (stel)

12VDC

indgang

Audio IN

Video IN

Sendermodul Niveau video/audio Dataudgang

Bagside farvemættethed

Udgang

Tilslutninger på sendermodul – bagside:
Video IN – klemmetilslutning til Twisted-Pair-overførsel
Audio IN – klemmetilslutning til Twisted-Pair-overførsel

Power – 12VDC indgang til netdel

D1+/D1-

–

indgang til alarmkontakt (NO)

D2+/D2-

–

udgang til dataledning (RS485)

LMH – niveau for farvemættethed
