4. Plan de branchement du TV8720 (suite)
17

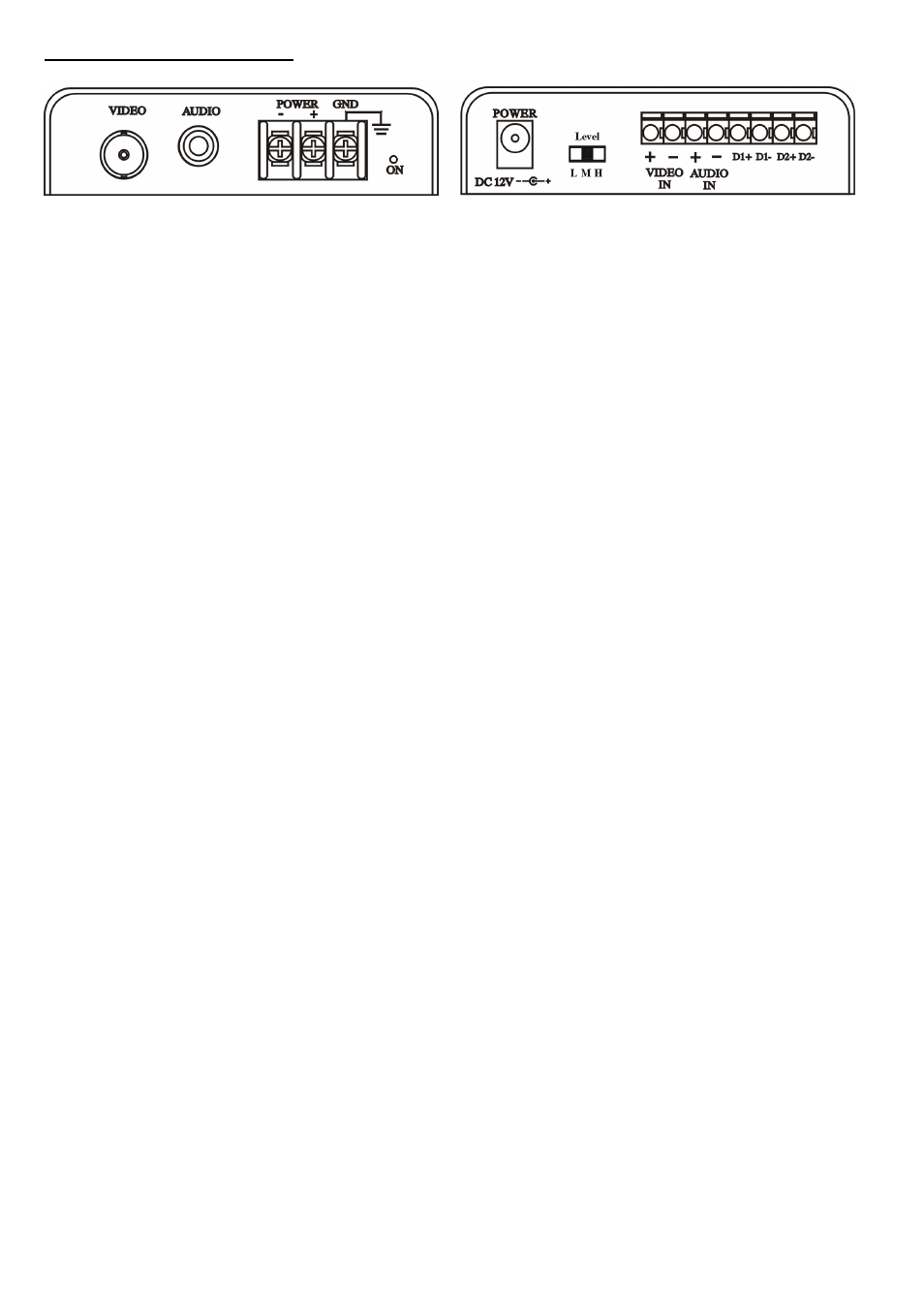

Module émetteur Sortie 12 V CC
Face avant
Connecteurs du module émetteur – face avant :
Video – Entrée vidéo composite (FBAS)
Audio – Entrée audio
Power – Sortie 12 VCC (par ex. pour la caméra)
GND – Masse du boîtier
Entrée 12V CC
Entrée Audio Entrée vidéo
Module émetteur Level Video/Audio Sortie de données
Face arrière Saturation de couleur Sortie
Connecteurs du module émetteur – face arrière :
Video IN – Connexion serrée pour transmission à paire
torsadée
Audio IN – Connexion serrée pour transmission à paire torsadée
Power – Entrée 12 V CC d’alimentation
D1+/D1- – Entrée de contact d’alarme (normalement ouvert)
D2+/D2- – Sortie de câble de données (RS485)
LMH – Niveau de saturation de couleur
