4. Schema di collegamento TV8720 (continua)

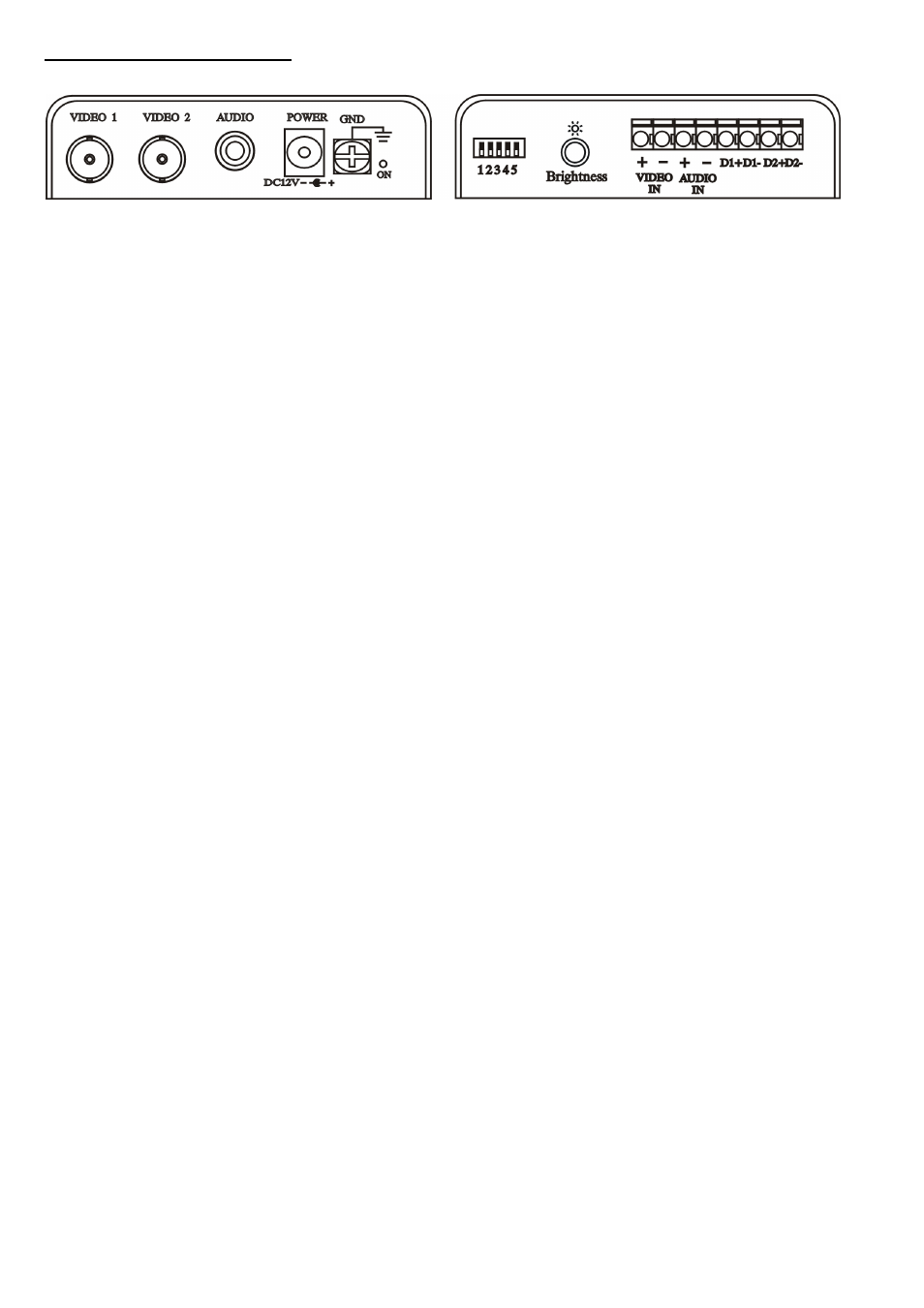

Vista anteriore del modulo di ricezione Vista posteriore del modulo di ricezione
Collegamenti sul modulo di ricezione - Collegamenti sul modulo di ricezione -
Lato anteriore: Retro:
Video 1 – Uscita Video–Composito (FBAS) 1 12345 – Impostazione raggio d'azione
Video 2 – Uscita Video–Composito (FBAS) 2 Brightness - regolazione fine
Audio – Uscita audio Video IN – Collegamento morsetti per trasmissione Twisted-Pair
Power – Ingresso 12VDC per trasformatore Audio IN – Collegamento morsetti per trasmissione Twisted-Pair
GND – Massa alloggiamento D1+/D2 - – Uscita per contatto allarme (NO)
D2+/D2- – Ingresso per linea dati (RS485)
La massima distanza tra entrambi i moduli di trasmissione e ricezione non deve superare i 1.500m. Notare che la linea di collegamento non
deve essere posata nelle vicinanze di linee sotto tensione in quanto in tal caso potrebbero verificarsi interferenze (cattiva qualità delle
immagini).
24
