Optional für Wandabrisskontakt
Kabellöcher
Montage
Die Elektronik muss während der Montage vor Feuchtigkeit geschützt werden, da diese das
Gerät nachhaltig schädigen kann. Bohren Sie mit Hilfe der beigefügten Schablone die Löcher
für die zwei Befestigungsschrauben, den Kabeleingang und den Wandabrisskontakt (falls
genutzt). Siehe Abb. 1 und 2. Hinweis: Bei unebenen Wänden empfehlen wir die Anwendung
des Adapters für den Wandabrisskontakt. Entfernen Sie die Frontabdeckung des Melders
durch Lösen der Inbusschraube mit Hilfe des mitgelieferten Inbusschlüssels. (Abb. 3.1) Die
Abdeckung lässt sich dann von unten aus ihrer Nut herausklappen und nach oben abheben.
(Abb. 3.3) Sollte dies nicht möglich sein, benutzen Sie bitte das im Lieferumfang enthaltene
Spezial-Werkzeug aus Kunststoff (Abb. 3.4) um die Abdeckung durch vorsichtiges Hebeln
(seitlich rechts und links) zu lösen ohne sie dabei zu beschädigen. (Abb. 3.2)

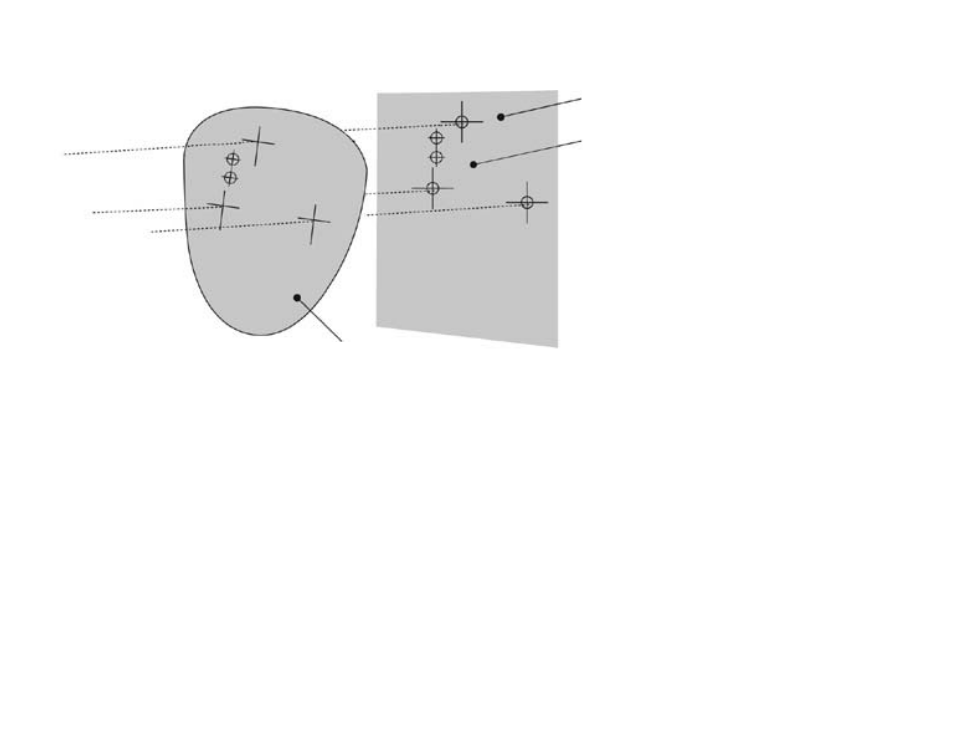

Schablone Abb. 1
