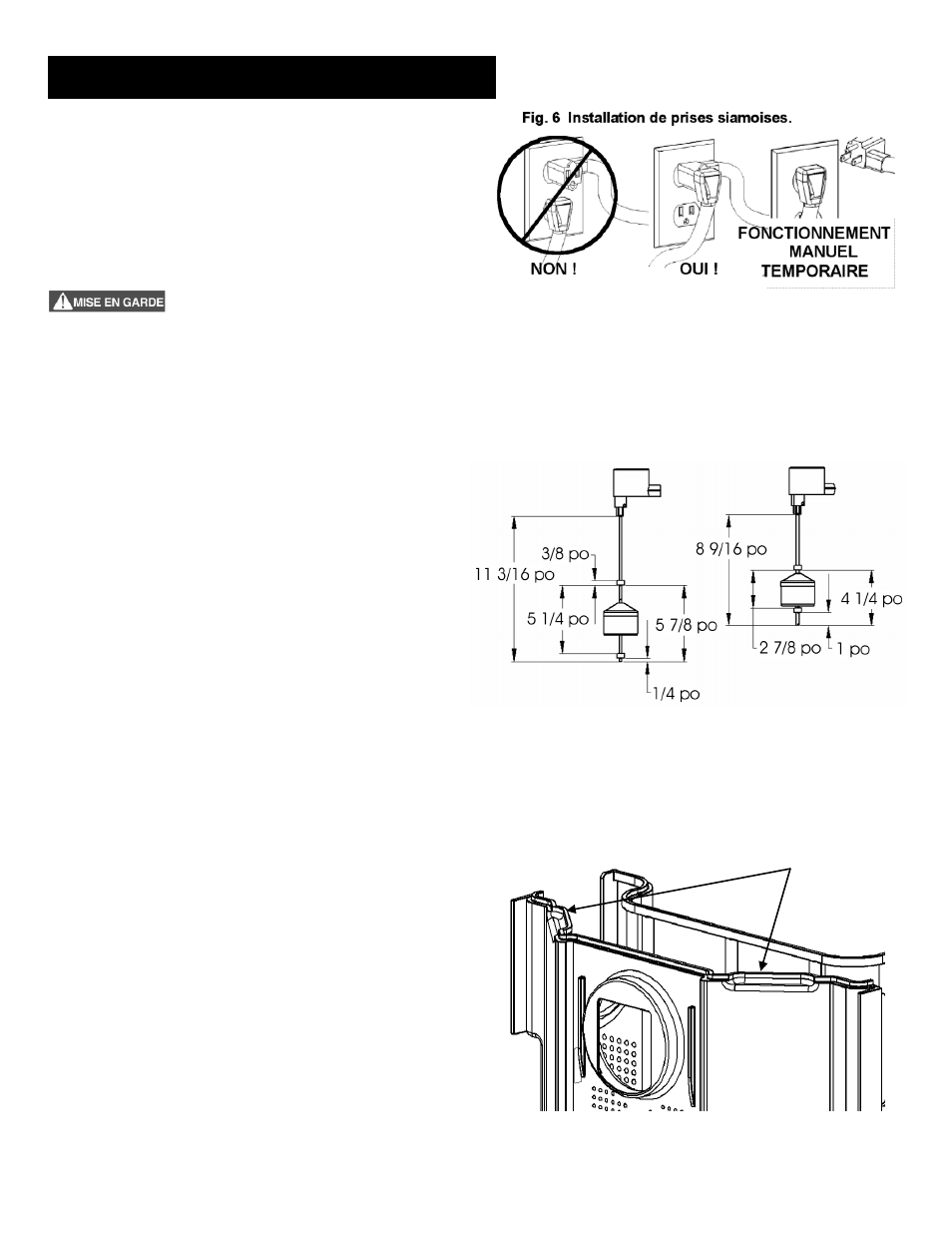

Fig. 7 Points de réglage des interrupteurs de le pompe et de l'alarme
Interrupteur de la pompe Interrupteur de l'alarme
Fig. 8 Déplacement de panier de tamis
Emparez-vous de
ces poignées et
soulevez le tamis
vers le haut hors
du bassin.
A. Pour un fonctionnement automatique, les deux cordons
doivent être interconnectés et branchés (voir fig. 6) dans une
prise d’une intensité en ampères suffisante pour le modèle de
pompe choisi, avec fusibles indépendants et mise à la terre
(voir section 1, Renseignements généraux, ou la plaque
signalétique de la pompe pour connaître les caractéristiques
électriques du modèle.) Les deux cordons sont munis de
fiches à trois broches et doivent être branchés dans une prise
à trois ouvertures avec mise à la terre adéquate.
NE JAMAIS RETIRER LA BROCHE DE MISE
À LA TERRE DES PRISES DES ACCESSOIRES.
B. Les niveaux des interrupteurs de la pompe et de l’alarme
sont réglés en usine. Si ces niveaux sont déréglés,
consulter la fig. 7 pour savoir comment régler l’interrupteur.
Il est recommandé de débrancher le cordon d’alimentation
de la source d’alimentation électrique et de retirer
l’interrupteur pour effectuer ce réglage. Vérifier
régulièrement l’état des interrupteurs pour assurer qu’ils
fonctionnent bien en retirant les résidus ou dépôts qui
nuiraient à leur fonctionnement.
C. Pour nettoyer le panier filtrant, détacher les deux boulons à
ailettes et retirer le couvercle d’accès Soulever le deux
poignées (voir fig. 8) et retirer le panier filtrant. Mise en
garde : de l’eau va continuer à dégoutter du panier après
son retrait. Nettoyer le panier en jetant les résidus qui s’y
trouvent et rincer. Réinstaller le panier filtrant le plus
rapidement possible afin de prévenir l’infiltration de débris
dans le réservoir. Remettre le couvercle d’accès en place.
Il est fortement recommandé de faire ce nettoyage
fréquemment pendant la construction d’une maison et tous
les 6 mois par la suite, ou au besoin.
D. Pour retirer un interrupteur, ouvrir le couvercle d’accès et
soulever le panier filtrant. Retirer l’œillet de cordon approprié
sur le couvercle fixé solidement et tirer le cordon de
l’interrupteur à travers l’orifice ouvert. Retirer le support de
l’interrupteur à l’aide d’une douille de 7/16 po ou d’un tourne-
écrou (voir figure 10).Il est maintenant possible de soulever
l’interrupteur de son compartiment et de le réparer ou le
remplacer. Replacer l’interrupteur dans le compartiment
flottant pour le réinstaller. Diriger le cordon de l’interrupteur
autour de l’emboîtement interne (voir fig. 9). Le cordon de
l’interrupteur ne doit pas nuire au fonctionnement du plateau
filtrant. Tirer l’extrémité du cordon de l’interrupteur à travers
l’orifice de l’œillet dans le couvercle et réinstaller l’œillet de
cordon.
E. Replacer l’interrupteur dans le compartiment flottant pour le
réinstaller. Diriger le cordon de l’interrupteur autour de
l’emboîtement interne (voir fig. 9) Le cordon de l’interrupteur
ne doit pas nuire au fonctionnement du plateau filtrant. Fixer
4. Fonctionnement et entretien
