©Copyright 2013 Liberty Pumps Inc. Todos los derechos reservados - 5 -
Arandela para el cable del
interruptor de alarma opcional.
Rejilla de ventilación para radón opcional
(vea la sección Instalación expuesta a
radón). Use una sierra de perforación de
10.16 cm (4 plg) para abrir el orificio. El
hoyuelo indicado en la superficie sirve de
centro para hacer la perforación.
Punto de descarga roscado de
3.81 cm. (1-1/2 plg).
Interruptor de
alarma opcional.
Arandela para el cable
del interruptor y el
cable de alimentación
de la bomba.
Interruptor
de la bomba.
Instalación expuesta a radón
IMPORTANTE: todas las instalaciones en entornos expuestos a radón deben llevarse a cabo por profesionales calificados y
conforme a los códigos aplicables.
A. La tapa de acceso debe descansar contra la tapa asegurada para que la junta obturadora no permita el paso de gases (vea la
figura 5). Las juntas obturadoras deben crear un sello entre las tapas.
B. Instale una línea de ventilación de 7.62 cm (3 plg) en el punto de conexión de la tapa marcado “OPTIONAL RADON VENT
LOCATION”. Use una sierra de perforación de 10.16 cm (4 plg) para abrir un orificio en este punto. La tapa está marcada con un
hoyuelo que sirve de referencia para centrar el taladro (vea la figura 4). Instale el obturador incluido de 7.62 cm (3 plg) en el
orificio. Ponga un tubo de PVC de 7.62 cm (3 plg) desde el sistema de ventilación a través del obturador. No meta el tubo de
ventilación más de 10.16 cm (4 plg) dentro de la cubeta.

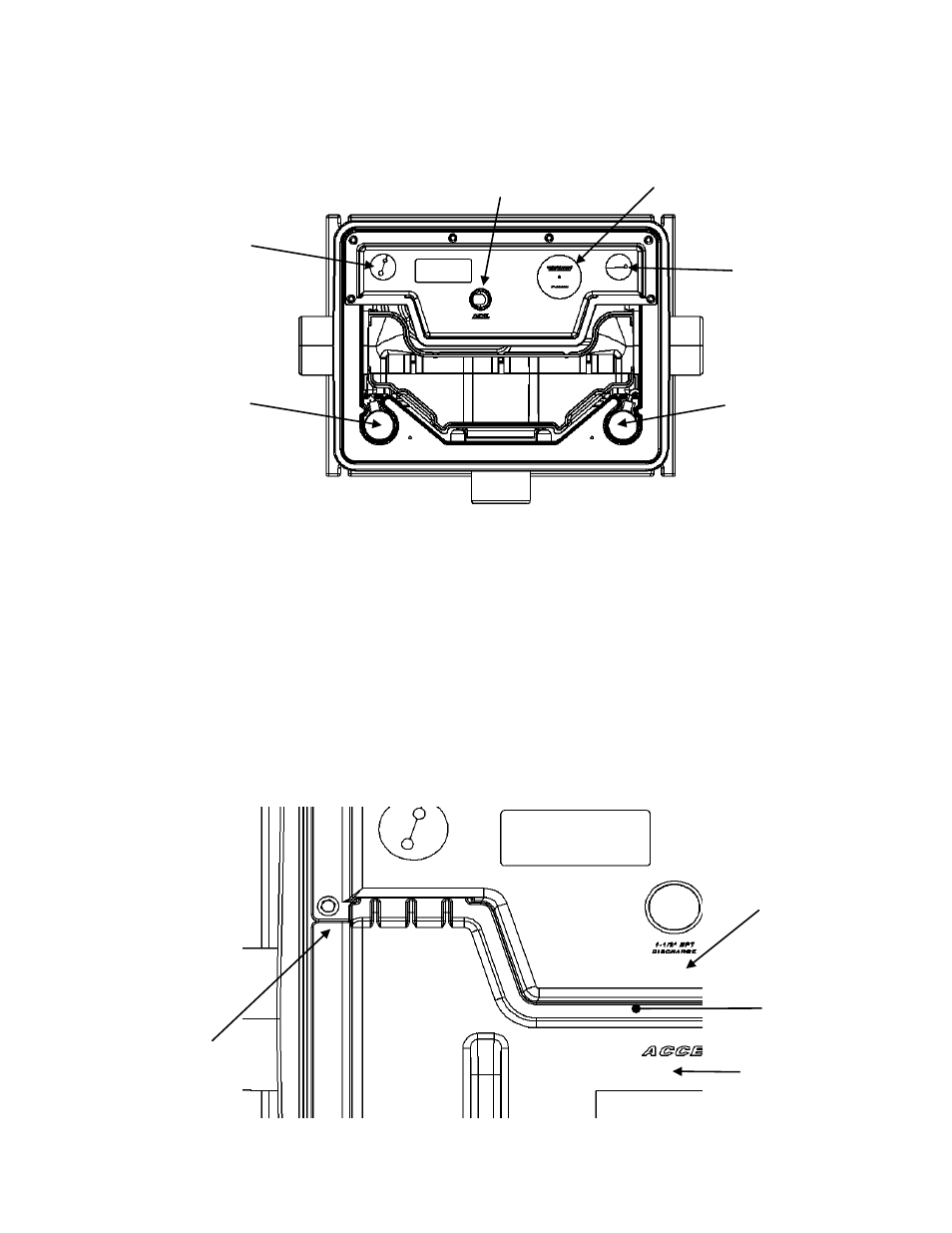

Figura 4 Fontanería, conexiones eléctricas y ubicación de
interruptores
Figura 5 Instalación correcta de la tapa de acceso
Para conseguir la
mejor obturación
posible no debe
haber separación
entre las tapas.
Tapa asegurada
Tapa de acceso
La cinta obturadora
debe entrar en contacto
con la tapa de acceso
en este área
