Installation pour le radon

IMPORTANT : Toutes les installations faites dans un environnement où il y a présence de radon doivent être faites par un

professionnel qualifié conformément aux codes de plomberie en vigueur.

A. Le couvercle d’accès doit reposer contre le couvercle solidement fixé pour faire en sorte que les joints d’étanchéité assurent que le

système soit bien étanche (voir fig. 5). De plus, il faut s’assurer que les joints situés entre les deux couvercles forment un joint

d’étanchéité.

B. Installer un tuyau d’évent de 3 po au raccordement d’évacuation identifié « ÉVENT FACULTATIF POUR RADON ». Percer un trou

de 10,16 cm (4 po) pour créer une ouverture à cet endroit. Une alvéole se trouve sur le couvercle pour permettre de bien centrer le

foret (voir figure 4 ci-dessus). Installer l’anneau d’étanchéité de 3 po pour tuyau dans l’orifice. Installer un tuyau d’évent de 3 po

dans l’orifice de ventilation à travers l’anneau d’étanchéité pour tuyau. Ne pas insérer le tuyau d’évent plus de 10,16 cm (4 po)

dans le bassin.

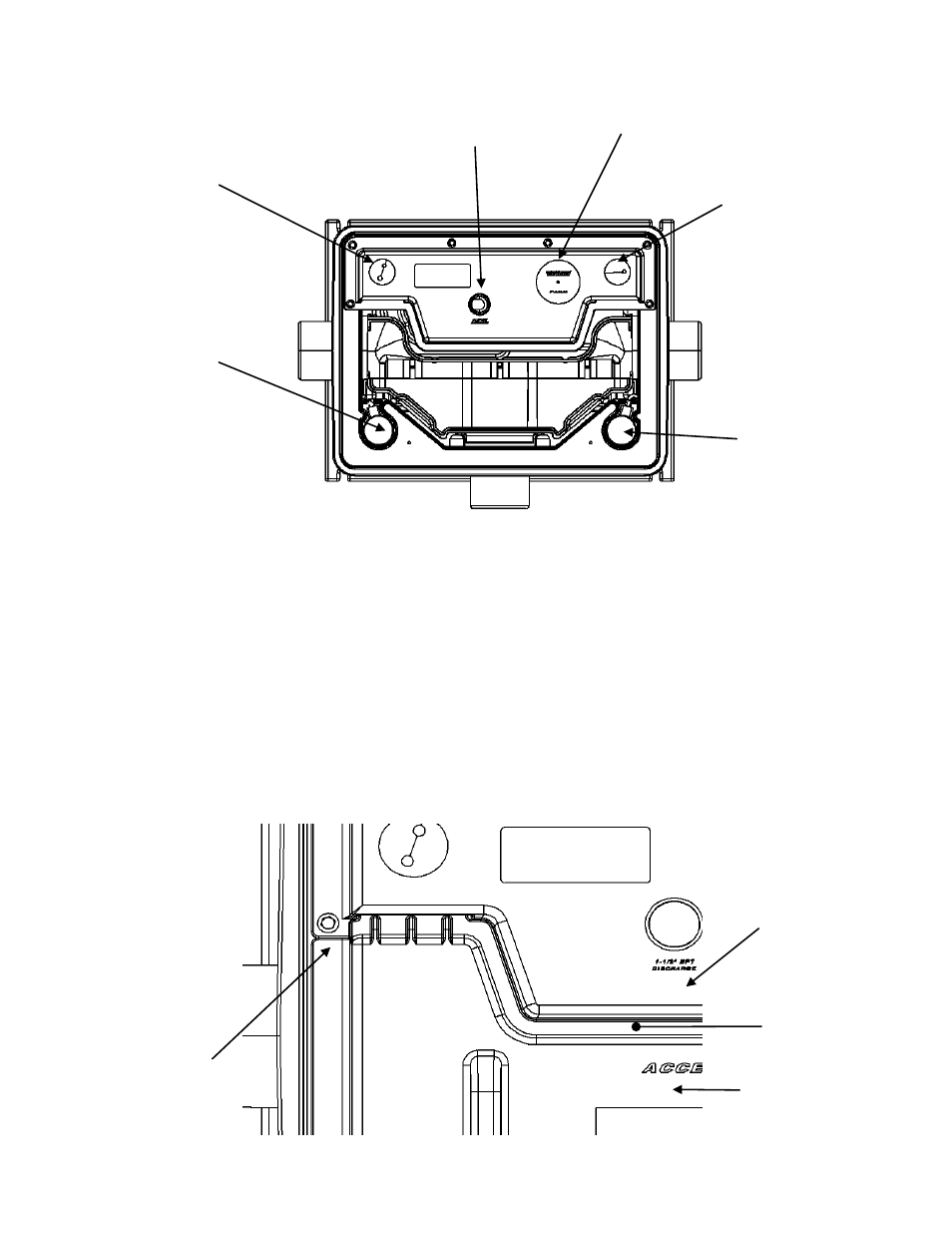

Fig. 4 Emplacements de la plomberie de

finition, du câblage et de l’interrupteur

Emplacement de l’évent facultatif pour radon

(consulter la section d’installation pour le radon).

Percer un trou de 4 po pour ouvrir l’orifice.

L’alvéole sert à marquer le centre pour percer.

Emplacement de la conduite

d’évacuation filetée de 1½ po.

Œillet pour les

cordons

d’alimentation de

la pompe et

l’interrupteur.

Interrupteur de la pompe.

Fig. 5 Installation adéquate du couvercle d’accès

Il ne doit pas y avoir

d’espace entre les

couvercles, pour

obtenir la meilleure

étanchéité possible.

Couvercle

solidement fixé

Couvercle d’accès

Le ruban d’étanchéité

doit entrer en contact

avec le couvercle

d’accès à cet endroit.

Interrupteur

d’alarme facultative.

Œillet pour le cordon

de l’interrupteur de

l’alarme facultative.
