©Copyright 2013 Liberty Pumps Inc. Todos los derechos reservados - 6 -

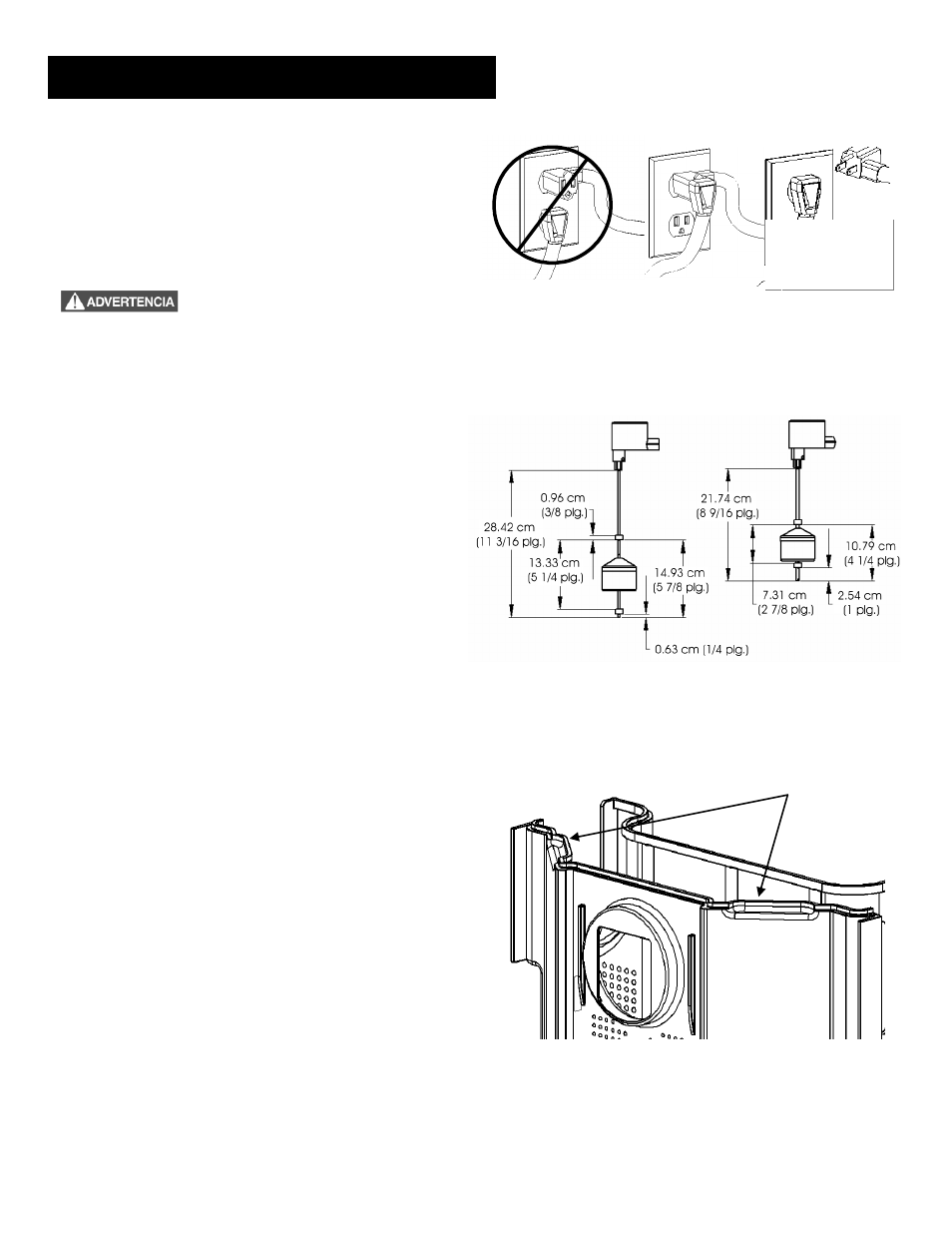

Figura 7 Puntos de ajuste de la bomba y la alarma
Interruptor de la bomba Interruptor de alarma
Figura 8 Retirada del tamiz Agarre las asas y
levante el tamiz de
la cubeta.
Fig. 8 Desmontaje de la cesta del tamiz
Agarre el tamiz de
estas dos asas y
levántelo para
sacarlo de la cubeta
OPERACIÓN
MANUAL
TEMPORAL ¡SÍ! ¡NO!
NO
Fig. 6 Enchufe en cascada.
A. Si se quiere activar la operación automática, se deberán
interconectar los dos cables y enchufarse (vea la figura
6) a un tomacorrientes con toma a tierra y fusibleado
independiente y con el amperaje adecuado para su
modelo (consulte la Sección 1, Información general, o la
placa de la bomba para informarse de las
especificaciones eléctricas de su modelo.) Ambos
cables llevan enchufes de tres espigas y se deben
enchufar en un tomacorrientes trifilar con toma a tierra.
NO RETIRE LAS ESPIGAS A TIERRA
DE LOS ENCHUFES.
B. Los niveles de la bomba y de la alarma vienen
configurados de fábrica. Si estos niveles cambian por algún
motivo, consulte la figura 7 para informarse de la
configuración correcta. Se recomienda desconectar el
sistema de la fuente de alimentación y desmontar el
interruptor para llevar a cabo esta operación. Revise los
interruptores periódicamente y elimine las acumulaciones y
la materia foránea que podrían impedir su función.
C. Para limpiar el tamiz, afloje las dos palometas y retire la
tapa de acceso. Agarre las dos asas (figura 8) y saque el
tamiz. Tenga cuidado ya que seguirá goteando agua del
tamiz cuando lo haya retirado. Vacíe la suciedad que haya
en el tamiz y enjuáguelo. Vuelva a instalarlo tan pronto
como sea posible para que no entre suciedad en el tanque.
Vuelva a colocar la tapa de acceso. Se recomienda
encarecidamente que esta operación se lleve a cabo con
frecuencia cuando se acabe de construir el edificio y cada
6 meses después de ello.
D. Para retirar el interruptor, abra la tapa de acceso y levante
el tamiz. Retire el pasahilos que corresponda en la tapa y
saque el cable del interruptor por el agujero. Extraiga el
soporte del interruptor utilizando un dado de 7/16 plg o una
llave de tuercas (vea la Figura 10). Ahora se podrá sacar el
interruptor de su receptáculo para mantenerlo o
reemplazarlo. Vuelva a introducirlo en el receptáculo cuando
quiera volver a instalarlo. Dirija el cable del interruptor
alrededor de la boca de admisión interna (vea la figura. 9).
Este cable no deberá interferir con el funcionamiento de la
bandeja del filtro. Saque el extremo del cable por el orificio
del pasahilos y vuelva a instalar el pasahilos.
E. Para instalar el interruptor,
vuelva a introducirlo en el
receptáculo. Dirija el cable del interruptor alrededor de la
boca de admisión interna (vea la figura 9). Este cable no
deberá interferir con el funcionamiento de la bandeja del
filtro. Asegure el interruptor con su soporte del interruptor
utilizando un dado de 7/16 plg o una llave de tuercas (vea
la Figura 10).Saque el extremo del cable por el orificio del
pasahilos y vuelva a instalar el pasahilos.
4. Operación y mantenimiento
