68
Mise en service

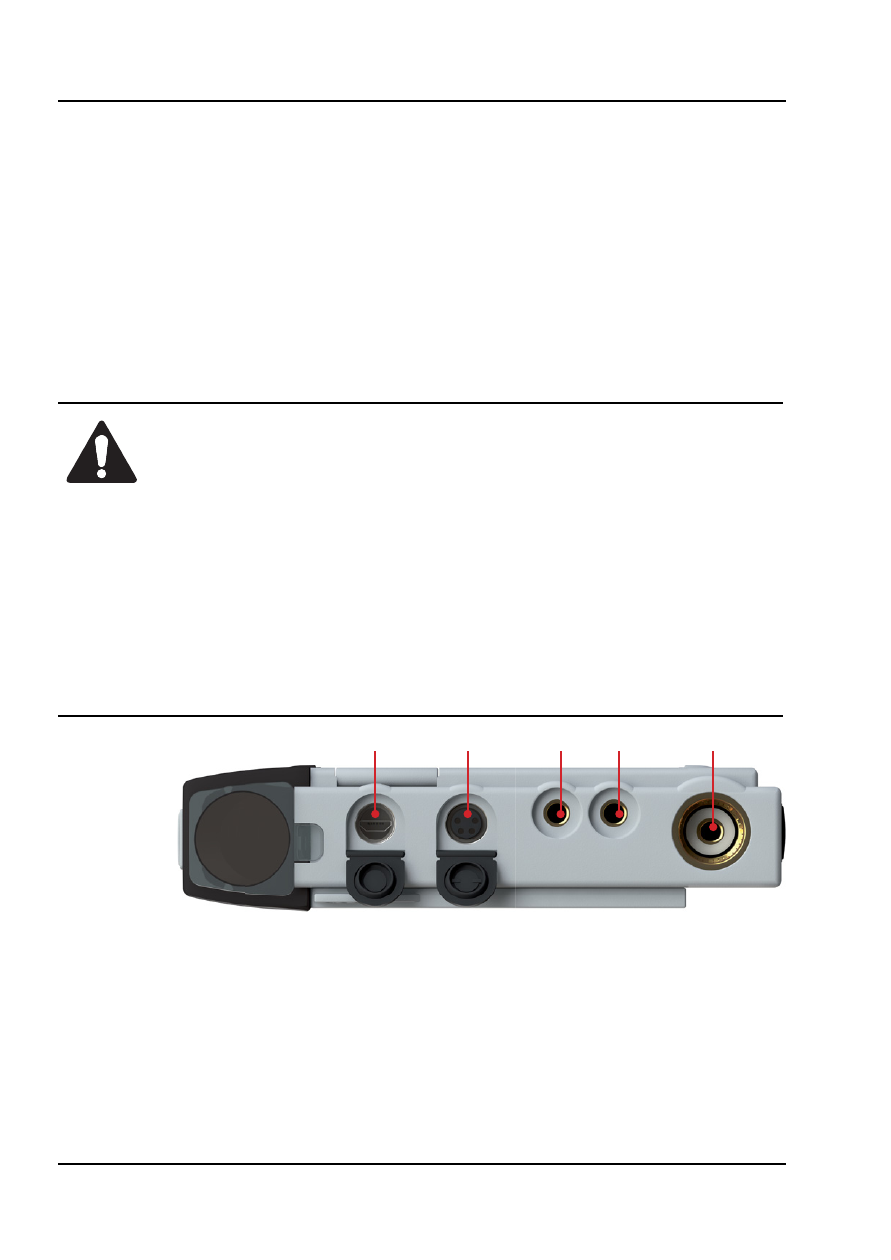

Raccords
a Port micro- USB
b M8, 4 pôles pour capteurs Memosens
c Sonde de température GND
d Sonde de température
e Prise pH DIN 19 262
a b c d e
Connecter le capteur
Le HandyLab 750/750EX est doté de plusieurs raccords et peut accueillir un
grand nombre de capteurs différents pour réaliser la mesure.
Ne raccorder qu'un capteur à la fois à l'appareil de mesure !
L'appareil reconnaît automatiquement le raccordement de capteurs Memo-
sens et bascule en fonction du capteur raccordé. Memosens est signalisé à
l'écran.
Attention !
Veuillez vérifi er avant chaque mesure qu'un capteur est bien
raccordé à l'appareil !
Explication : L'entrée pH analogique du HandyLab est conçue
comme un électromètre amplifi cateur à très haute résistance.
Si le capteur n'est pas en contact avec le milieu, ou s'il n'est pas
raccordé, des charges électriques à l'entrée peuvent générer
des valeurs pH ou mV quelconques stables qui s'affi cheront à
l'écran.
Les capteurs Memosens sont dotés d'un connecteur de câble qui permet
de changer facilement de capteur sans débrancher le câble de raccorde-
ment. Le câble de raccordement est à brancher sur la prise b (M8, 4 pôles
pour capteurs Memosens).
