46
Section 9

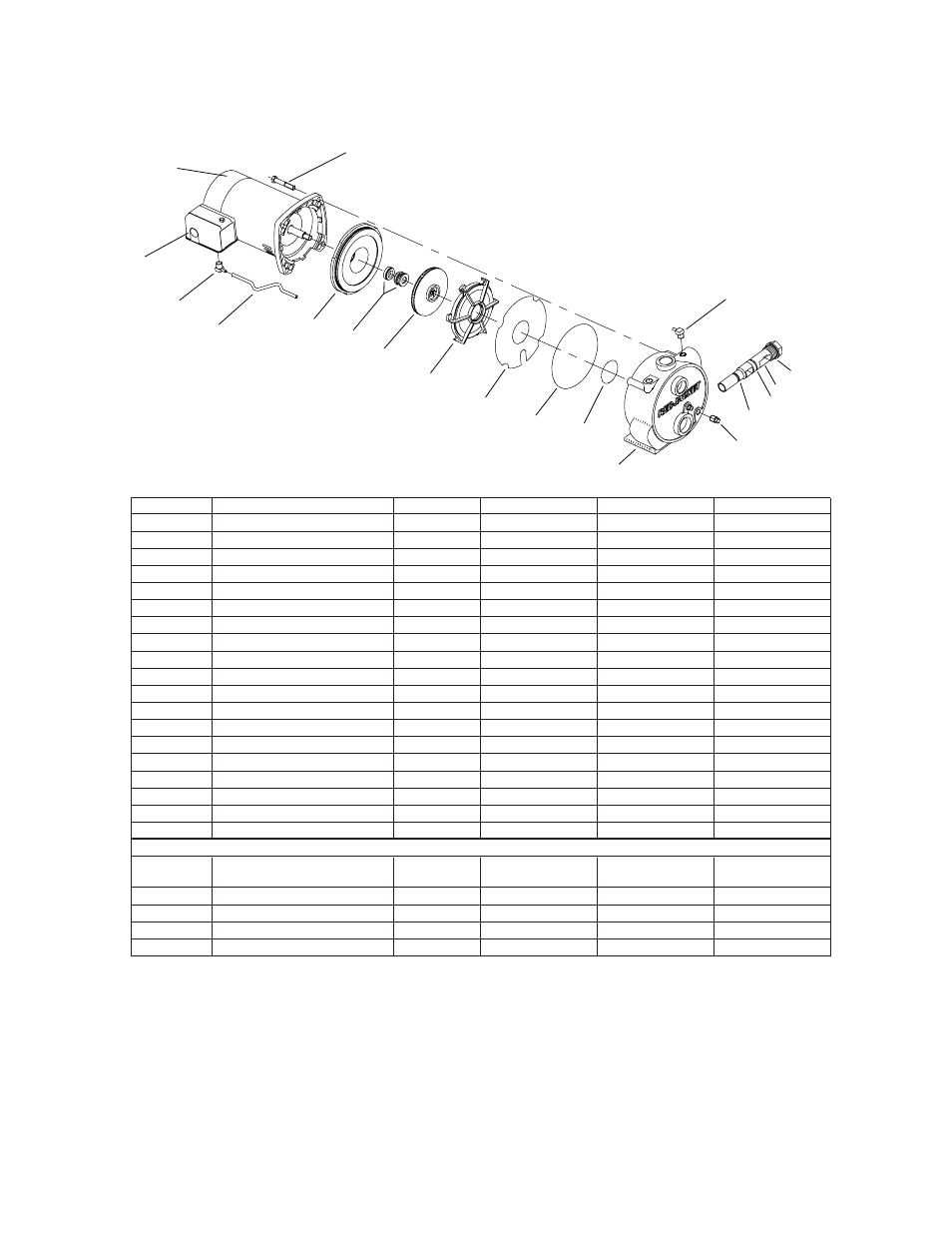

Éclaté et pièces de rechange de la RJA
1
1C
1B
1A
2
15
4
5
6
7
8
3
9
10
11
3
12
14
13
Numéro Pièce Quantité 50RJA 75RJA 100RJA
1 Éjecteur à haut débit 1 1411994
1 Éjecteur à charge élevée 1 1411984 1412004 1412004
1A Joint torique (éjecteur) 1 5K338 5K338 5K338
1B Joint torique (éjecteur) 1 5K342 5K342 5K342
1C Joint (éjecteur et bouchon) 1 5K360 5K360 5K360
2 Bouchon de tuyau (¼ po, NPT) 3 6K2 6K2 6K2
3 Raccord coudé (tube press.*) 2 6K94 6K94 6K94
4 Joint torique (diffuseur) 1 5K340 5K340 5K340
5 Joint torique (corps de pompe) 1 5K341 5K341 5K341
6 Plaque d'amorçage 1 671701 671701 671711
7 Diffuseur 1 175561 175571 175571
8 Roue 1 1414284 1414294 1414304
9 Garniture mécanique 1 (2 morceaux) 10K10 10K10 10K10
10 Logement de garniture mécan. 1 671143 671153 671153
11 Tube du pressostat 1 6K152 6K152 6K152
12 Pressostat 1 1800951 1800961 1800961
13 Moteur 1 1531755 1531765 1531775
14 Vis à tête hexagonale 4 13K337 13K337 13K337
15 Corps de pompe 1 147643 147643 147643
Éléments non montrés
s.o.*
Conduit fileté et écrou
1 6K24 6K24 6K24
freiné pour le pressostat
s.o. Bouchon de tuyau (1 po, NPT) 1 6K155 6K155 6K155
s.o. Bouchon pour puits profonds 1 1662334 1662334 1662334
s.o. Régulateur de pression 1 1882034 1882034 1882034
s.o. Manomètre 1 311541 311541 311541
* s.o. = sans objet ; tube press. = tube du pressostat.
