42

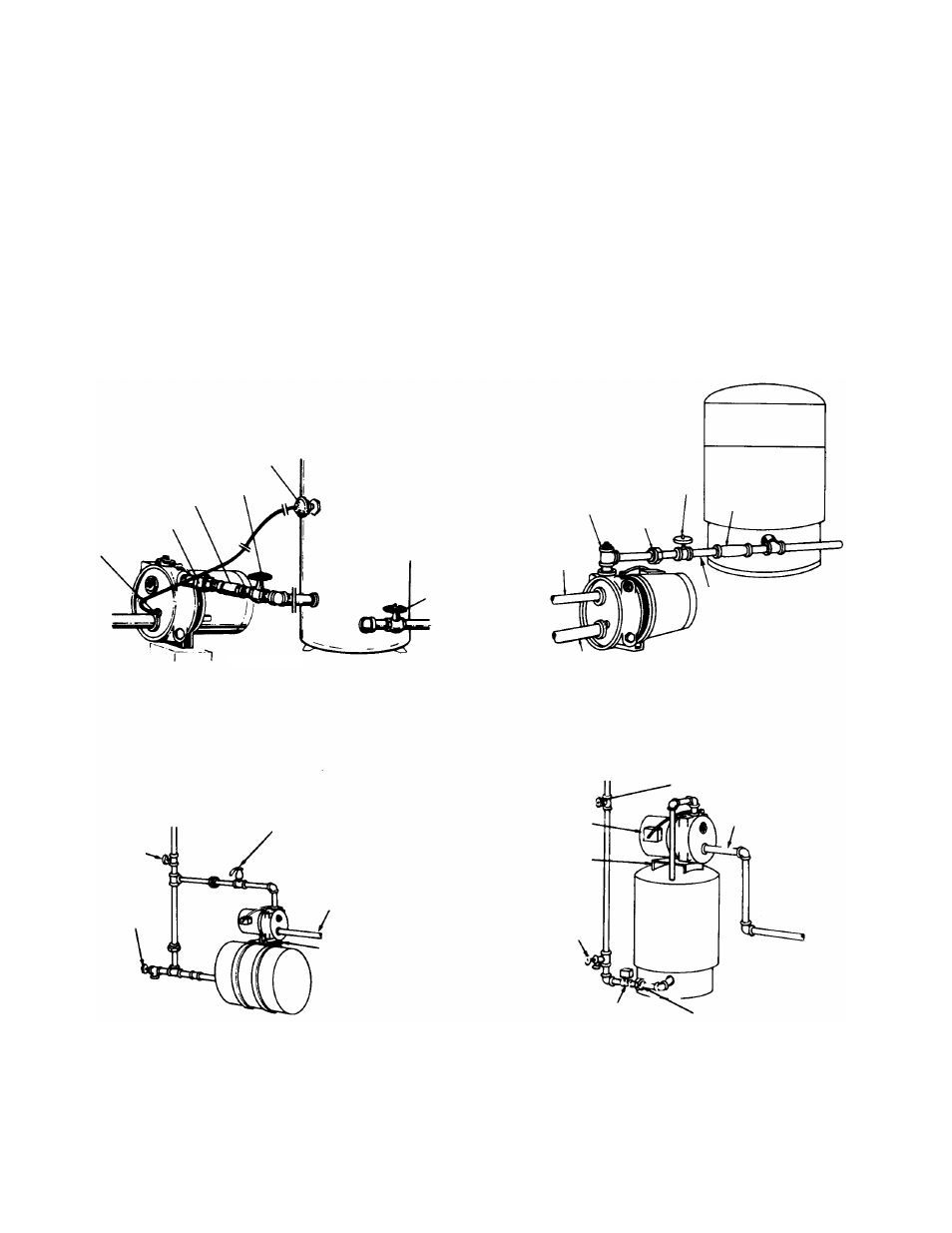

RACCORD DE LA CAA
SYSTÈME À RÉSERVOIR À PRESSION STANDARD
FIGURE 12
FIGURE 14 FIGURE 15
FIGURE 13
RÉSERVOIR
CENTRIPRO
RÉSERVOIR
CENTRIPRO
TUYAU
D’ASPIRATION
Section 7
Réservoirs à pression et
tuyauterie
Réservoir à pression standard
Il faut utiliser des raccords et des accessoires de tuyauterie
ordinaires pour relier la pompe à un réservoir à pression
standard. On devrait poser un tuyau isolant en caoutchouc
entre la pompe et le réservoir pour réduire la transmission
du bruit et des vibrations. Placer le réservoir sur des briques
afin d’éliminer la condensation sous le réservoir. Poser un
raccord union et un robinet-vanne entre la pompe et le ré-
servoir pour l’entretien de la pompe, ainsi qu’une com-
mande d’admission d’air (CAA) dans l’orifice du réservoir
prévu à cette fin, puis la relier à la pompe avec un tube de
¼ po de diamètre (fig. 12).
Remplacement d’un réservoir à pression stan-
dard par un réservoir à précompression
Il faut souvent remplacer les réservoirs en acier défectueux par
des réservoirs à précompression pour protéger efficacement les
systèmes d’alimentation en eau. En pareil cas, voir la figure 13
pour raccorder les composants du système correctement.
Contenant de l’air comprimé à un volume moindre, le réservoir
à précompression est moins encombrant que le réservoir stan-
dard pour la même capacité utile et ne requiert pas de CAA : on
doit donc boucher l’orifice d’éjection d’air de la pompe à jet.
Réglage de la pression de l’air du réservoir à
précompression
L’air des réservoirs à précompression est comprimé en usine
à 38 lbf/po
2 . Au besoin, régler la pression selon les direc-
tives d’installation fournies avec le réservoir.
RACCORD UNION
POSITION FACULTA-
TIVE DU PRESSO-
STAT
ROBINET DE
VIDANGE
SUPPORT
DE POMPE
PRESSOSTAT
ROBINET DE SEC-
TIONNEMENT
ROBINET DE
VIDANGE
TUYAU DE DISTRIBUTION
SUPPORT DE POMPE
TUYAU
D’ASPIRATION
SOUPAPE DE
DÉCHARGE
ROBINET DE SEC-
TIONNEMENT
TUYAU DE
DISTRIBUTION
TUYAU
D’ALIMENTATION EN
EAU MOTRICE
TUYAU D’ASPIRATION
SYSTÈME À RÉSERVOIR À PRÉCOMPRESSION
TUYAU DE
REFOULEMENT
(DISTRIBUTION)
TUYAU ISOLANT
EN CAOUTCHOUC
RÉSERVOIR À PRÉCOM-
PRESSION
ROBINET-
VANNE
RACCORD UNION
TÉ POUR ROBINET
DE RÉGLAGE
MANUEL
ROBINET
RÉSERVOIR
À PRESSION
GALVANISÉ
STANDARD
COMMANDE D’ADMISSION D’AIR (CAA)
RACCORD UNION
TUYAU ISOLANT
EN CAOUTCHOUC ROBINET-VANNE
