38

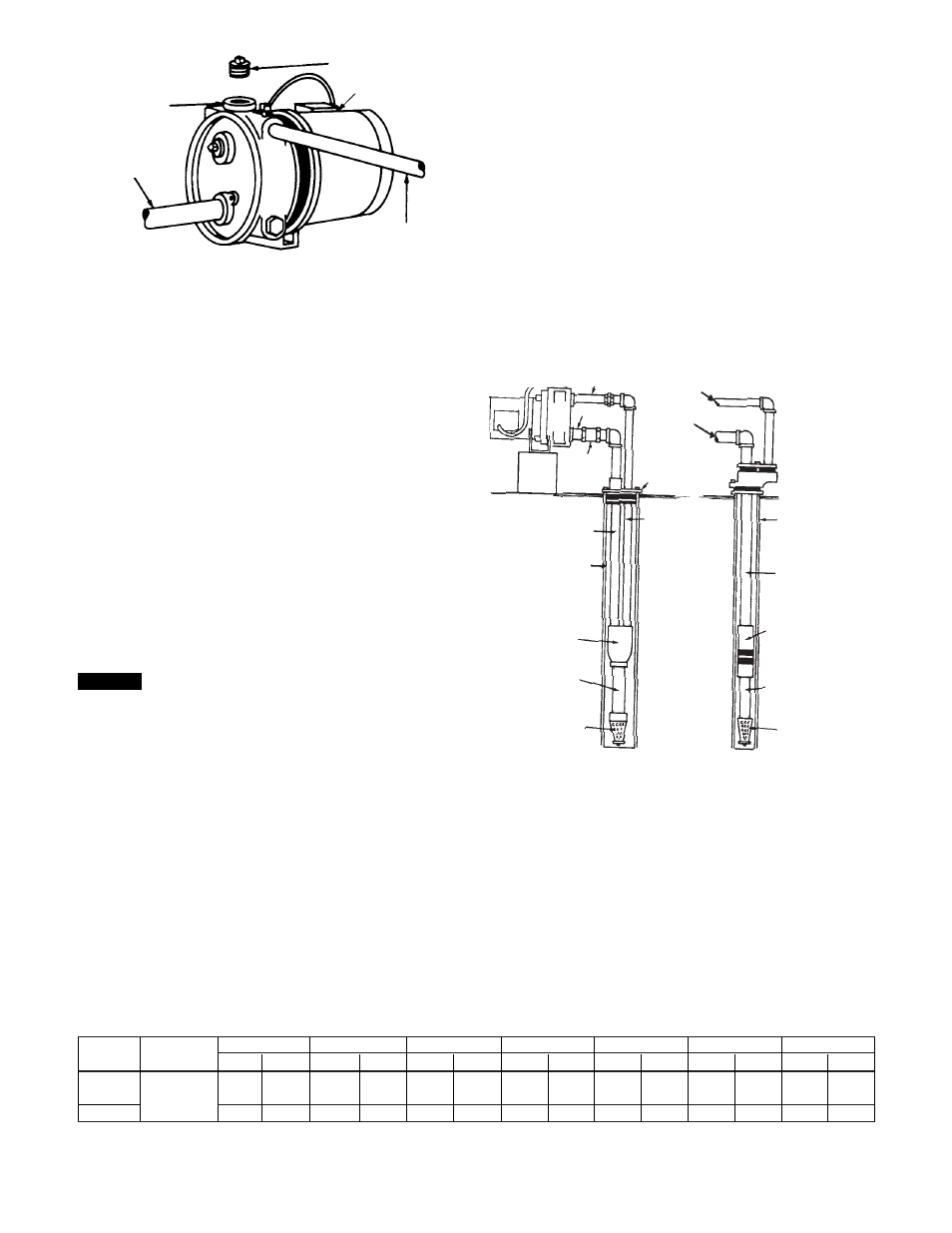

FIGURE 4
FIGURE 5
FIGURE 6
BOUCHON D’AMORÇAGE
ORIFICE
D’AMORÇAGE
DE LA POMPE
TUYAU
D’ASPIRATION
TUYAU DE
REFOULEMENT
(DISTRIBUTION)
PRESSOSTAT
ALIMENTATION EN EAU MOTRICE
ALIMENTATION EN EAU MOTRICE
ASPIR.
TUYAU
D’ASPIRATION
CUVELAGE
(ET TUYAU
D’ALIMENTATION
EN EAU MOTRICE)
CLAPET DE PIED
TUYAU-RALLONGE
(5-10 pi)
ÉJECTEUR POUR
TUYAUX
CONCENTRIQUES
(PUITS DE 2 po)
ADAPTATEUR DE TÊTE
DE PUITS
DE 2 po
CLAPET DE PIED
TUYAU
D’ASPIRATION
CUVELAGE
ÉJECTEUR POUR
TUYAUX
JUMELÉS (PUITS
DE 3 OU 4 po)
TUYAU-
RALLONGE
(5-10 pi)
TUYAU D'ALI-
MENTATION EN
EAU MOTRICE
AVIS
CONSEILS POUR L’INSTALLATION
La plage de pression de service préréglée du pressostat des
pompes de ½ hp est de 20 lbf/po
2
(démarrage) à 40 lbf/po
2
(arrêt), et celle du pressostat des pompes de ¾ hp et de 1 hp,
de 30 à 50 lbf/po
2
. Si le système requiert une plage de pres-
sion différente, suivre les directives de réglage figurant sous
le couvercle du pressostat. Si l’on utilise un réservoir à pré-
compression, s’assurer que la pression d’air du réservoir,
vide, est de 2 lbf/po
2
de moins que la pression de démarrage
(enclenchement du pressostat). On trouvera d’autres détails
à la section 7.
Section 3
Systèmes pour puits
profonds — Introduction
Pour pouvoir utiliser une pompe à jet conver-
tible Red Jacket dans un système pour puits
profonds, on doit acheter un nécessaire de conversion
comprenant un bouchon de tuyau pour puits profonds,
un manomètre et un régulateur manuel. Le numéro de
catalogue du nécessaire est 1441315.
Section 4
Installation d’une pompe
pour puits profonds neuve
Si l’on remplace la pompe d’un puits profond, voir la
section 5.
Les pompes à jet convertibles Red Jacket peuvent être
adaptées aux systèmes de pompage profonds : 1) par liai-
son horizontale à un joint de puits de 3 ou 4 po pour tuyaux
jumelés (fig. 5) ; 2) par liaison horizontale à un adaptateur de
tête de puits de 2 po (fig. 6).
TUYAUTERIE DU PUITS PROFOND
Étape 1 On devrait poser un tuyau-rallonge (de 5 à 10 pi
de long) entre l’éjecteur et le clapet de pied des systèmes
pour puits profonds. Le calibre du tuyau d’aspiration est
supérieur à celui du tuyau d’alimentation en eau motrice
et devrait être égal à celui de l’orifice d’aspiration de la
pompe, soit 1 ¼ po. Dans le système de la fig. 5, l’éjecteur
est du type pour tuyaux jumelés, et dans celui de la fig. 6, un
éjecteur pour tuyaux concentriques est monté sur le tuyau
d’aspiration, le cuvelage servant de tuyau d’alimentation en
eau motrice.
JOINT DE PUITS
CLAPET
DE NON-
RETOUR
ASPIRATION
Étape 2 Avant l’installation, on devrait faire tremper
l’éjecteur pour tuyaux concentriques dans l’eau pendant au
moins deux heures pour en assouplir les garnitures en cuir
afin qu’elles offrent un contact uniforme et serré. Des man-
chons usinés spéciaux n
o
64655 sont requis dans les puits
de 2 po.
TABLE C — LONGUEUR ET CALIBRE DES TRONÇONS DE TUYAUTERIE HORIZONTAUX
10-50 pi
51-75 pi
76-100 pi
101-150 pi
151-200 pi
201-250 pi
251-300 pi
Aspir. AEM* Aspir. AEM* Aspir. AEM* Aspir. AEM* Aspir. AEM* Aspir. AEM* Aspir. AEM*
½
1¼ 1 1½ 1¼ 1½ 1¼ 2 1½ 2 1½ 2 1½ 2 1½
et ¾
1
1½ 1¼ 2 1½ 2 1½ 2½ 2 2½ 2 2½ 2 2½ 2
Moins de
10 pi
Même calibre
que le tuyau
descendant
Puissance
(hp)
* AEM = alimentation en eau motrice
Nota : le temps d’amorçage augmente avec la longueur et le calibre des tronçons de tuyau horizontaux.
