AP5100

1.2A STEP-DOWN CONVERTER with 1.4MHz SWITCHING

FREQUENCY

AP5100

Document number: DS32130 Rev. 3 - 2

11 of 12

www.diodes.com

April 2012

© Diodes Incorporated


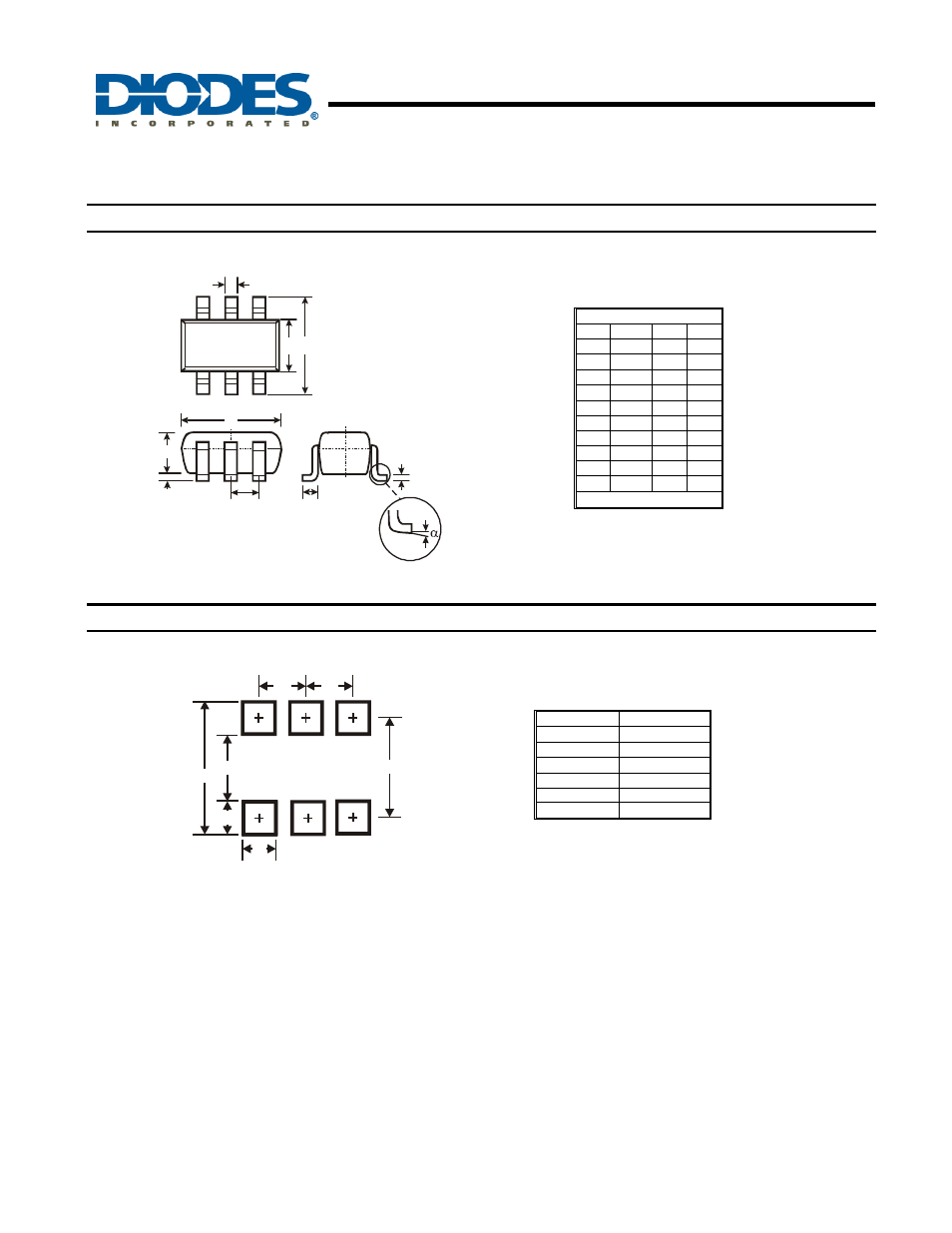

Package Outline Dimensions

(All Dimensions in mm)

SOT26














Suggested Pad Layout

SOT26



SOT26

Dim

Min Max Typ

A

0.35 0.50 0.38

B

1.50 1.70 1.60

C

2.70 3.00 2.80

D

⎯ 0.95

H

2.90 3.10 3.00

J

0.013 0.10 0.05

K

1.00 1.30 1.10

L

0.35 0.55 0.40

M

0.10 0.20 0.15

α

0° 8°

All Dimensions in mm

Dimensions

Value (in mm)

Z

3.20

G

1.60

X

0.55

Y

0.80

C1

2.40

C2

0.95

A

M

J

L

D

B C

H

K

X

Z

Y

C1

C2

C2

G
