NL 34
Aansluitingen

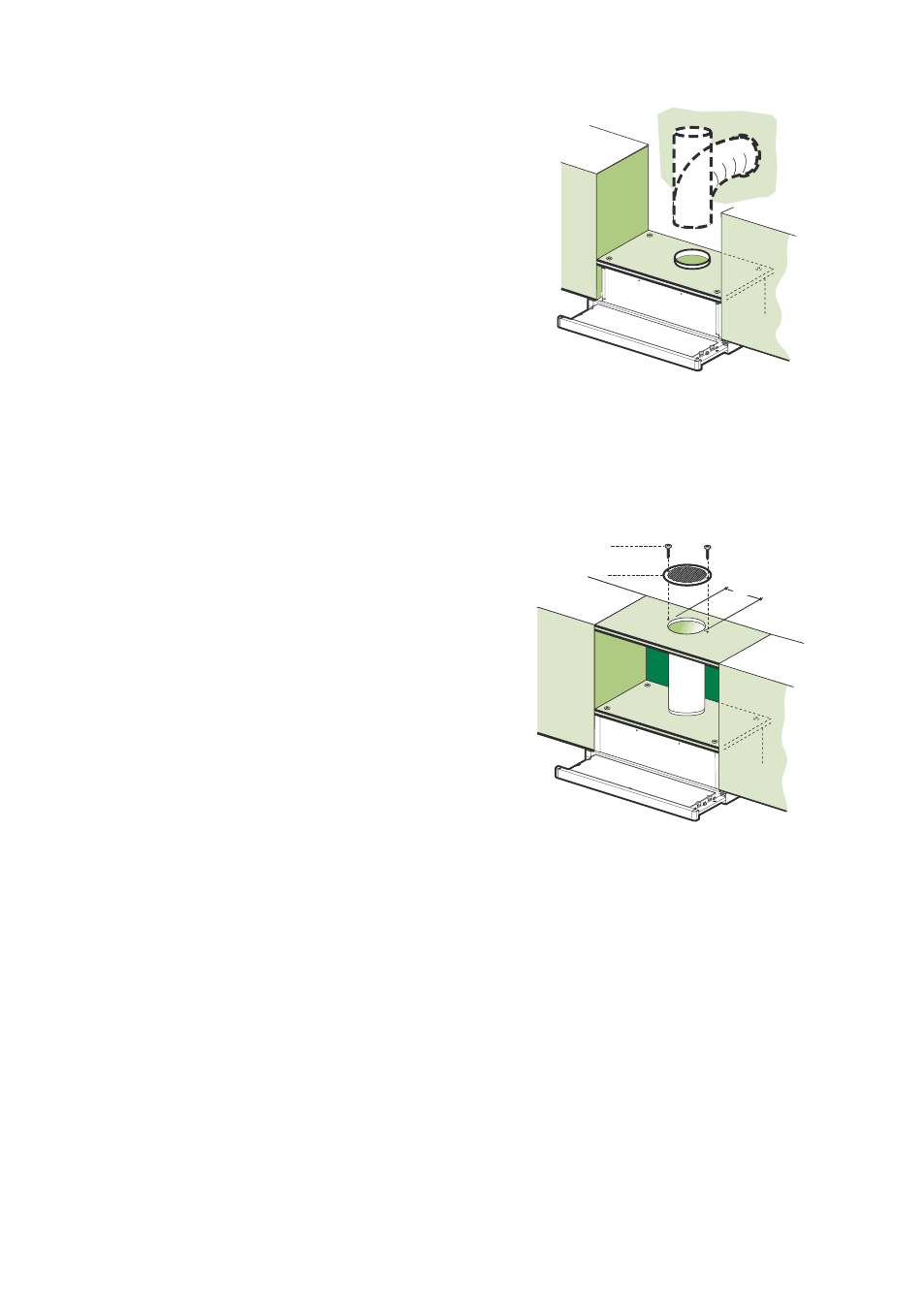

Luchtuitlaat Afzuigversie
In het geval van installatie in afzuigversie, moet u de
wasemkap met de uitlaatleiding verbinden door middel
van een starre of buigzame leiding die dezelfde diame-
ter heeft als de reeds geïnstalleerde flens.
• Zet de leiding vast met geschikte leidingklemmen.
Het benodigde materiaal wordt niet bij de wasemkap
bijgeleverd.
• Verwijder de eventuele geurfilters met actieve kool-
stof.
Luchtuitlaat Filterversie
• Boor een gat van ø 125 mm in de eventuele
plank boven de kap.
• Breng de flens 10a op de uitlaat van de wasem-
kap aan.
• Verbind de flens met de uitlaatopening op de
plank boven de kap met behulp van een starre
of flexibele leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklem-
men. Het benodigde materiaal wordt niet bij de
wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van
de gerecirculeerde lucht met 2 van de bijgele-
verde schroeven 12e (2,9 x 12,7).
• Verzeker u ervan dat het geurfilter met actieve
kool-stof geïnstalleerd is.
Elektrische Aansluiting
• Sluit de wasemkap aan op de netspanning met
een tweepolige schakelaar ertussen met een
opening tussen de contacten van tenminste 3
mm.
• Nadat u de kap geïnstalleerd heeft, moet u
het uitschuifbare gedeelte de eerste keer met
kracht naar buiten trekken tot het niet verder
kan en u een klik hoort.
�����
���
�
�
��� ���
