MONTAGE

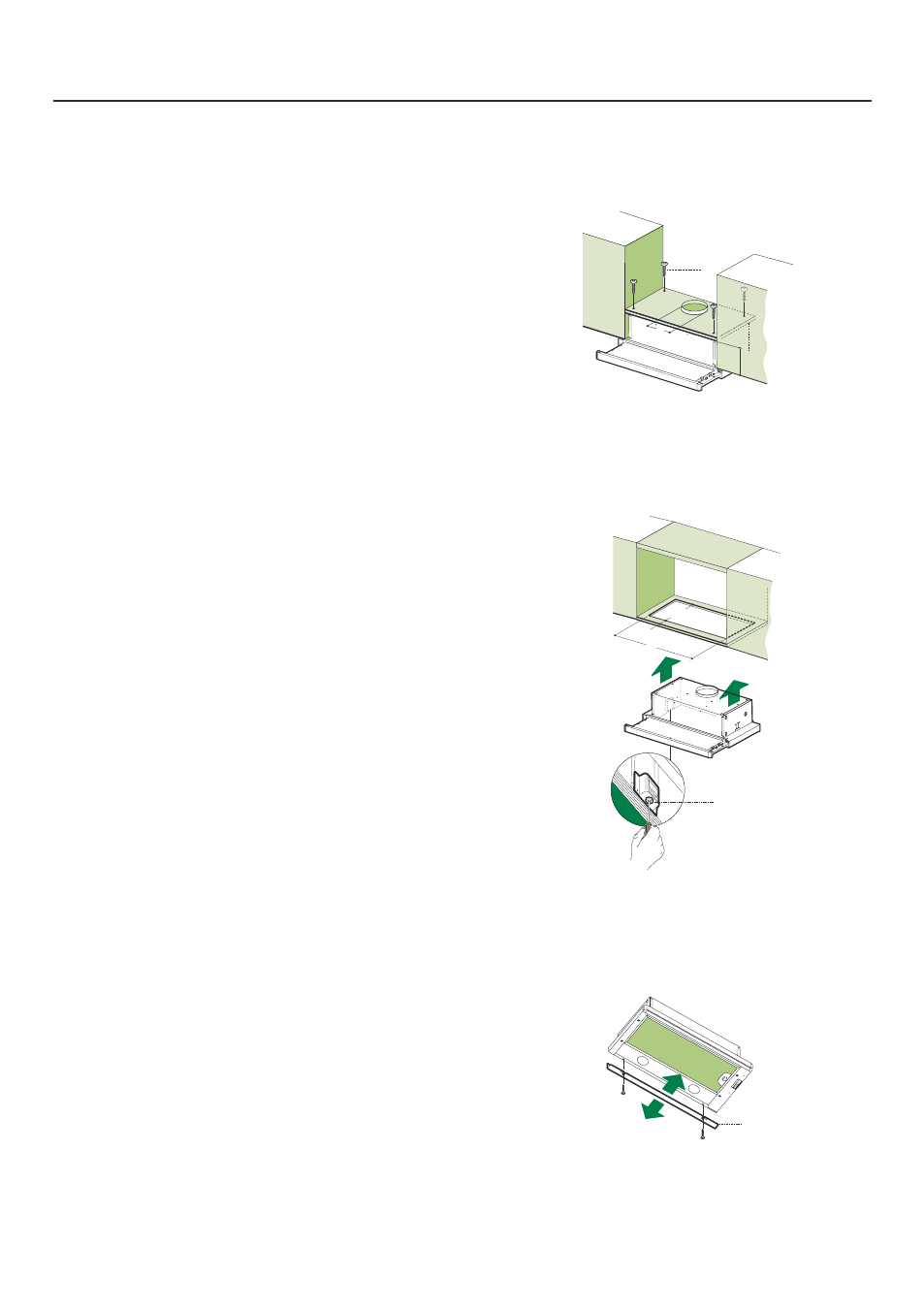

Bohren der Trägerplatte und Montage
der Dunstabzugshaube
MONTAGE MIT SCHRAUBEN
• Die Hauben-Trägerplatte muss 135 mm ober-
halb der Oberschrank-Unterfläche positioniert
werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø
4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch
ø 125 mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben
12a (4,2 x
44,4) fixieren.
MONTAGE MIT SCHNAPPVERSCHLUSS
• Die Haube kann direkt an der Oberschrank-
Unterfläche mit seitlichen Einrasthalterungen
montiert werden.
• Die Einbauvorrichtung laut Abbildung an der
Unterseite des Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen
Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben
Vf die Haube von der
Unterseite her definitiv fixieren.
ABDECKPROFIL
• Der Bereich zwischen Haubenkante und Rück-
wand kann mit Hilfe des mitgelieferten Abdeck-
profils
20 und der für diesen Zweck vorgesehe-
nen Schrauben geschlossen werden.
���
��
�
���
���
��
���
���������
��
��
